【JDY-10M】蓝牙MESH
视频讲解

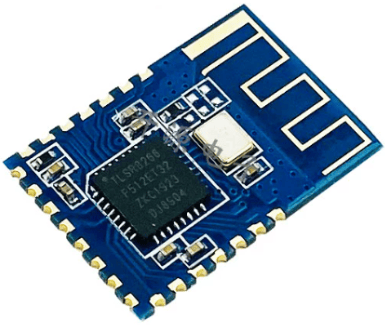

一、实物图
二、原理图
引脚定义
内部引脚图
三、简介
JDY-10 透传模块是基于蓝牙 4.0 协议标准，工作频段为 2.4GHZ 范围，调制方式为 GFSK(高斯频移键控，在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度)，最大发射功率为 8db，最大发射距离50米，具有功耗低、尺寸小、信号强、数据传输稳定等特性。
基本原理
JDY-10M是一种低功耗蓝牙模块，用于提供无线通信功能。其工作原理可以分为两个部分，即硬件部分和软件部分。
在硬件部分，JDY-10M包括一个主芯片和相关的外围器件，如射频前端、天线等。当需要使用JDY-10M进行蓝牙通信时，将电源接入JDY-10M，并将与它要进行通信的设备通过蓝牙连接到它上面。此时，JDY-10M的主芯片会执行一系列初始化操作，并将物理层和蓝牙协议栈等各功能组件启动起来。
在软件部分，JDY-10M通过内置的AT指令集管理蓝牙通信以及相关的控制和调试。用户可以通过串口或者IO口与JDY-10M模块进行通信，并发送相应的AT指令对JDY-10M进行配置和控制。
例如，用户可通过AT指令向JDY-10M发送数据并启动数据传输，JDY-10M将收集并处理这些数据，然后将其转化为蓝牙信号发送给已经与之建立连接的目标设备。实现设备间数据传输的过程中，JDY-10M还能自动注入CRC校验从而保证数据的正确性和完整性。
总体来说，JDY-10M的工作原理是通过蓝牙的无线通信技术，使用户可方便地进行设备间信息交互，同时在软件层面提供AT指令集和其他API接口以及SDK包，帮助开发人员快速实现无线通讯应用程序。
产品特点
1：支持 Android、IOS 手机数据透传
2：支持一对多、多对一、多对多数据传输与控制
3：支持组网 LED 灯（26 种情景模式、面板模式）、亮度、白光、速度可调
4：支持组网 GPIO 控制（一对多、多对一、多对多）
5：可通过 FCC/CE 等标准认证
6：支持组网遥控器（超低功耗），两节干电池至少可以使用一年以上
7：支持组网4 路 PWM 控制
8：最大组网数量 255
9：支持广播与单播 MESH 发送数据
10：支持 BLE 主从同时工作，无需主从切换
产品应用范围
1：蓝牙组网 LED 灯（一对多、多对一、手机或遥控器控制、多对多控制）
2：蓝牙组网电机控制应用（一对多、多对一、手机或遥控器控制、多对多控制）
3：组网面板开关、86 开关（超低功耗）
4：组网智能家居应用（开关、继电器、窗帘）控制
5：组网传感器应用
6：WIFI 组网网关应用
7：Zigbee 组网应用
8：手机组网控制应用
出厂默认配置
应用
1，可直接与手机进行连接，进行数据的传输和控制
2，可蓝牙与蓝牙之间进行连接，可进行MESH组网
1：配置组网 ID 号：AT+NETID112233445566 说明：组网 ID 号用户可以自己修改
2：配置模块广播名，再次说明组网设备所有的模块必须广播名一致（一样）AT+NAME123
3：配置短地址，一般不需要配置，但用户也可以修改，因为短地址为 MAC 地址的最后一位，有可能 存在相同可能，所以一般还是建议用户自己设置一下,但必须保证网络内的所所模块的短地址不能一样。AT+MADRR22通过以上配置后，发送 AT+RESET 复位，模块重启后，所有模块就自动组网
4：测试是否组网成功，可以串口发送一下广播数据，看是否所有模块串口有接收到数据，数据格式十六进制：AAFBFFFF313233 如组网成功，所有模块将会串口输出 123 信息，发送的数据格式说明
四、尺寸
五、注意：
- 天线最好放在板子外面。
- 每次配置后，需要重启。
