编号：

T2212601M

设计简介：

本设计是基于nb-iot的智能井盖安防与在线监测系统，主要实现以下功能：

1.通过温湿度传感器采集温度
2.通过倾斜角度传感器检测倾斜角度
3.通过水位传感器采集水位高度
4.通过甲烷传感器采集甲烷浓度
5.当倾斜角度大于15度时，温度大于50℃ ，水位高于70通过声光报警器报警
6.通过北斗定位模块定位井盖的位置
7.通过nb-iot模块实现远程监控，当发现异常时能够及时做出提醒，显示经纬度，可视化地图。
8.电池供电

电源： 5V
传感器：温湿度传感器（DHT11）、六轴传感器（MPU6050）、充放电模块（HB-001）、水位传感器（HB-023）、甲烷传感器（MQ-4）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：发光二极管、有源蜂鸣器
人机交互：独立按键
通信模块：NB-IOT模块（BC26）

标签：STM32、OLED12864、DHT11、MPU6050、HB-001、HB-023、MQ-4、发光二极管、有源蜂鸣器、独立按键、BC26

题目扩展：基于NB-IOT的智能路灯、智能井盖系统基于STM32工业园区井盖安防监测系统设计、基于STM32单片机智能井盖定位告警系统设计

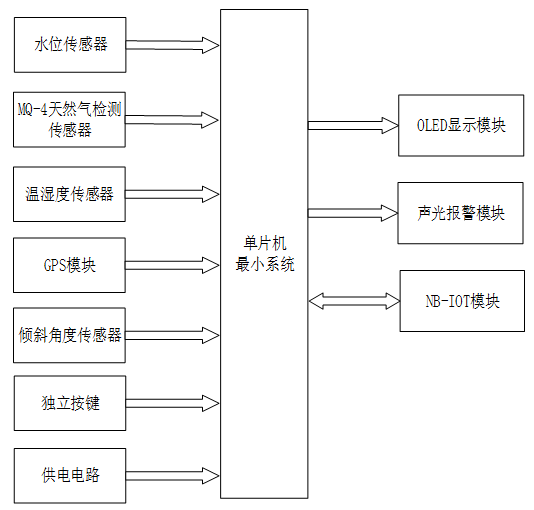

基于nb-iot的智能井盖安防与在线监测系统

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 水位传感器模块：用于获取井内水位高度
2. 甲烷传感器模块：用于检测甲烷浓度
3. 温湿度传感器模块：用于检测环境温湿度
4. GPS模块：用于定位井盖的位置
5. 倾斜角度传感器模块：用于检测井盖的倾斜角度
6. 独立按键模块：用于切换界面和设置阈值操作
7. 供电电路：给整个系统进行供电

三、输出部分

1. OLED 显示模块：用于显示温湿度、甲烷浓度、水位高度、井盖倾斜角度及设置阈值等界面
2. 蜂鸣器声光报警模块：当倾斜角度大于15度、温度大于50℃、水位高于70时，通过声光报警器报警
3. NB-IOT模块：用于实现远程监控，当发现异常时能够及时做出提醒，并显示经纬度
