设计编号：T2582605M
编号：
T2582605M
设计简介：
本设计是基于单片机的防久坐智能提醒系统设计，主要实现以下功能：
1、通过人体红外感应模块检测是否坐在座位上。
2、通过薄膜压力传感器进行二次确认，有效避免因短暂离座或物品放置而引发的误判。
3、通过独立键自由设置符合个人工作习惯的“工作时长”与“休息间隔”。
4、通过STM32内部的高精度RTC模块进行无缝、精准的循环计时
5、通过WS2812全彩灯环实现视觉提醒，灯环颜色从绿色经黄色平滑过渡至红色，给予前置预警
6、通过蜂鸣器实现声音提醒，与灯环联动形成声光提醒
7、通过震动马达实现触觉提醒，在声光提醒无效后启动强制提醒，直至用户起身
电源： 5V
传感器：薄膜压力传感器、人体热释电传感器（D203S）、震动马达、温湿度传感器（DHT11）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：声光报警、灯带（TNS_WS2812）
人机交互：独立按键
标签：STM32、OLED12864、薄膜压力传感器、D203S、震动马达、DHT11、声光报警
题目扩展：智能办公健康管家系统、基于姿态检测的智能座椅系统、多工位集中管理的健康坐姿监管系统

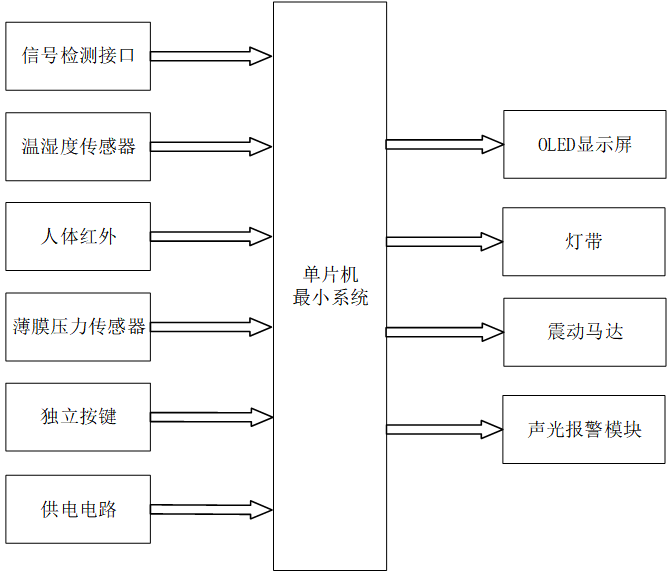

基于单片机的防久坐智能提醒系统设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 信号检测接口：用于接入各类传感器信号，保障系统数据采集
- 温湿度传感器模块：用于辅助环境状态监测
- 人体红外传感器模块：用于初步判定用户是否在座，为久坐检测提供基础依据
- 薄膜压力传感器模块：用于二次确认用户就座状态，有效避免误判
- 独立按键模块：用于设置符合个人习惯的工作时长与休息间隔，实现功能切换与参数配置
- 供电电路：为整个防久坐智能提醒系统提供稳定工作电源
三、输出部分
- OLED 显示屏：用于实时显示系统时间、工作时长、休息间隔及提醒状态等信息
- 灯带模块（WS2812 全彩灯环）：用于久坐超时后的渐进式视觉提醒，灯环颜色从绿色经黄色过渡至红色
- 震动马达模块：用于用户持续久坐后的强制震动提醒
- 声光报警模块：用于用户持续久坐后的蜂鸣器声光提醒，直至用户起身活动为止
