设计编号：T3022602M
编号：
T3022602M
设计简介：
本设计是基于单片机的智能路灯管理系统，主要实现以下功能：
1.通过温湿度传感器检测温湿度
2.通过两个光敏电阻检测环境和灯光光强，光控模式下，通过光照强度调节灯光
3.通过继电器控制USB灯，单片机ADC检测电压
4.通过人体热释电传感器感知是否有人
5.通过4G模块获取网络时间，实现远程监控
6.定时模式下通过设定的白天和夜晚时间，白天关灯，夜晚有人灯光高亮，无人微亮
电源： 5V
传感器：温湿度传感器（DHT11）、人体热释电传感器（D203S），光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：USB灯（继电器）
人机交互：独立按键，4G模块（Air724UG）
标签：STM32、OLED12864、DHT11、D203S、光敏电阻、Air724UG
题目扩展：基于物联网的智能停车场灯光管理系统、基于单片机的智能灯光管理系统、基于单片机的智能教室灯光管理系统
基于STM32单片机的太阳能路灯智能控制系统

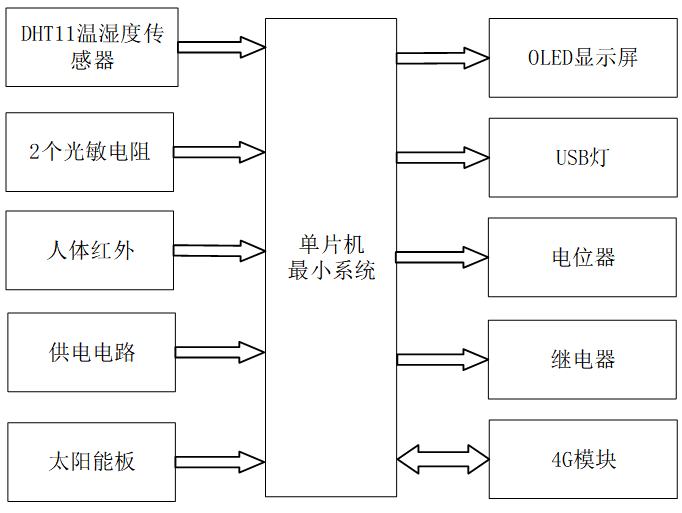

一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- DHT11温湿度传感器模块：用于检测当前温湿度值
- 光敏电阻模块：共2个，一个检测环境光照，一个检测灯光光照强度值
- 人体红外模块：用于检测是否有人
- 供电电路：给整个系统进行供电
- 太阳能板：为系统提供清洁能源，辅助供电
三、输出部分
- OLED 显示模块：用于显示时间、温湿度、电压、光强和模式
- USB灯模块：用于进行照明
- 蜂鸣器模块：当检测到路灯损坏时，进行报警
- 电位器：用于模拟灯是否发生故障
- 4G模块：用于连接云平台上传数据至手机，还可通过云平台控制模式、设置时间
