基于单片机的智能安防系统设计(51+4G版)-实物设计

编号:

M22024-02C

设计简介:

基础功能:
1、烟雾和温度传感器检测是否发生火灾
2、人体红外检测人员,当处于安防状态进行报警
3、显示屏显示温度、烟雾浓度和当前状态
4、可通过按键控制是否设置安防状态、设置温度和烟雾浓度阈值
扩展功能:
1、当发生火灾时,或者检测到人时,通过4G发送短信给用户
标签:51单片机、LCD1602、DS18B20、MQ-2、MQ-7、4G模块。

视频演示:

相关链接:

基于单片机的智能安防系统设计(51基础版)-实物设计 - 电子校园网 (mcude.com)

基于单片机的智能安防系统设计(32基础版)-实物设计 - 电子校园网 (mcude.com)

基于单片机的智能安防系统设计(32+4G+WIFI版)-实物设计 - 电子校园网 (mcude.com)

软件安装:

资料预览

效果图:

总体资料:

原理图:

软件设计流程:

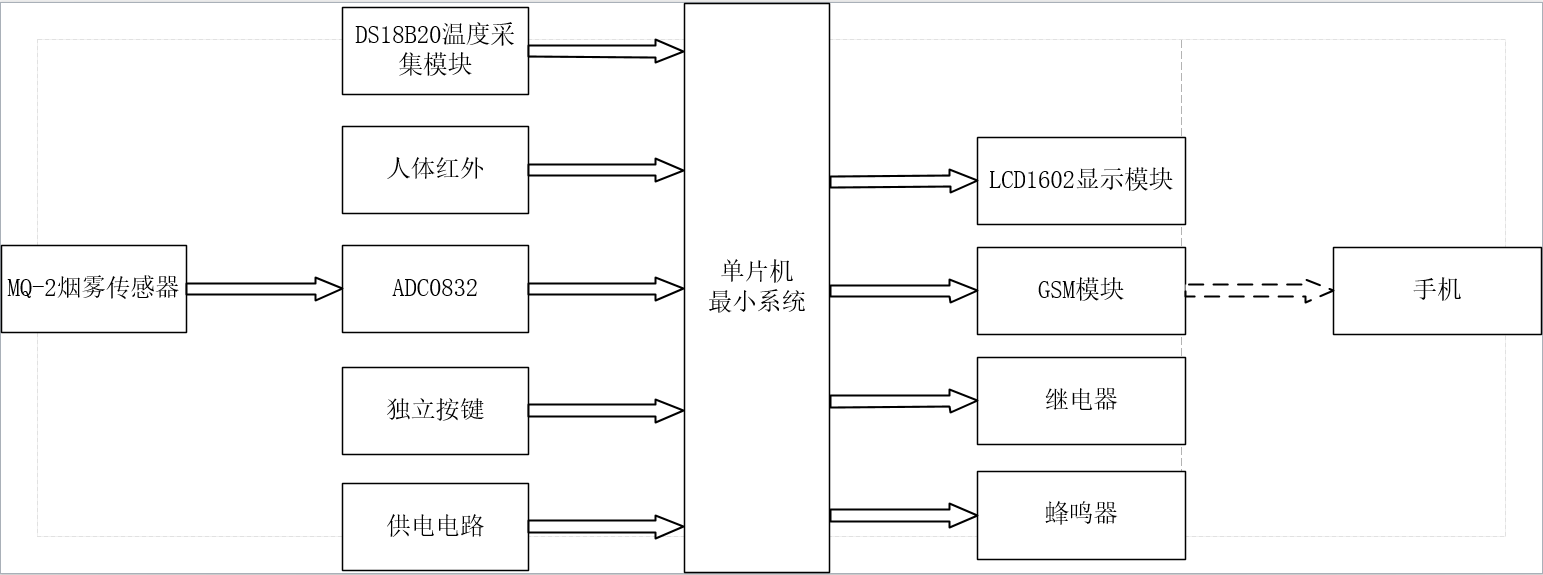

系统框图:

本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成基于单片机的智能安防的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是DS18B20温度传感器,用于检测当前环境温度;第二部分是人体红外,用于检测是否有人;第三部分是烟雾传感器和ADC0832组成的,用于检测当前的烟雾浓度;第四部分是三个独立按键,用于切换界面、设置烟雾、温度的最大值以及布防和撤防状态。第五部分是供电电路,给整个系统供电。输出由三部分组成,第一部分是LCD1602显示模块,显示当前的温度值、烟雾浓度及其最大值等;第二部分是4G模块,连接手机当温度、烟雾值超过最高值,且安防下检测到人就会发送报警短信;第三部分是蜂鸣器,当撤防状态时检测到人或温度、烟雾浓度大于最大值时,则蜂鸣器进行报警。

硬件清单:
