编号：

T2792402M

设计简介：

本设计是基于单片机的养牛场远程控制系统，主要实现以下功能：

1. 通过温度传感器检测环境温度，当温度低于阈值，自动加热
2. 通过超声波传感器检测水位，当水位低于阈值，自动加水
3. 通过烟雾传感器检测烟雾浓度，当大于阈值，自动开启风扇
4. 通过光照传感器检测光照强度，当光照低于阈值，自动开灯
5. 通过步进电机实现定时喂食，通过重量传感器检测喂食量，当喂食量超过阈值，自动停止喂食
6. 通过湿度传感器检测环境湿度
7. 通过按键可以设置阈值和定时喂食时间
8. 通过OLED可以温湿度、水位、光照、喂食量和二氧化碳
9. 通过WiFi模块连接手机，通过手机实现远程监测

电源： 5V
传感器：温度传感器，温湿度传感器，超声波测距模块，重量传感器，二氧化碳传感器，光照传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），风扇（N-MOS），水泵（N-MOS），步进电机（28BYJ-48-5V），USB灯，蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DS18B20、DHT11、HC-SR04、HX711、RBY-CO2、BH1750、N-MOS、ESP8266、ULN2003、28BYJ-48-5V

题目扩展：基于物联网的智能鸡舍系统，基于物联网的家禽养殖系统设计，基于STM32的智能智能养猪系统

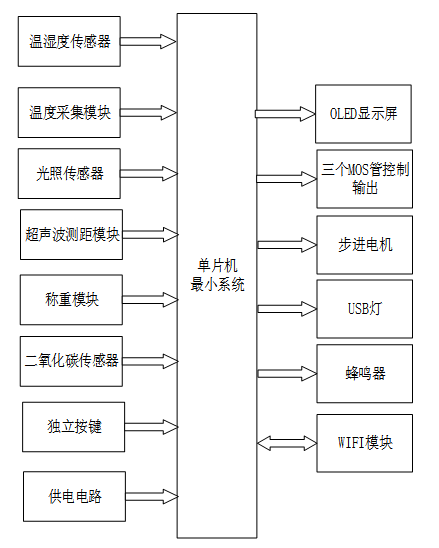

基于 STM32 的养牛场远程控制系统设计与实现

一、主控部分

二、输入部分

1. 温湿度传感器模块：监测养牛场环境温湿度
2. 温度采集模块：获取养牛场环境温度（补充温湿度传感器的温度监测功能，或针对特定区域温度单独监测）
3. 光照传感器模块：监测养牛场环境光照强度
4. 超声波测距模块：检测设备运行前方障碍物
5. 称重模块：获取喂食、喂水的重量数据
6. 二氧化碳传感器模块：监测养牛场环境二氧化碳浓度
7. 独立按键：用于切换界面、设置参数阈值
8. 供电电路：为整个养牛场远程控制系统供电

三、输出部分

1. OLED 显示模块：实时显示检测到的环境参数（环境温湿度、喂食喂水重量、光照强度、二氧化碳浓度）及参数阈值设置界面
2. MOS 管控制模块（三路）：分别控制水泵、加热装置和风扇的运行
3. 步进电机模块：模拟控制喂食、喂水装置的运行
4. USB 灯模块：当光照强度不足时，启动补光功能
5. 蜂鸣器报警模块：当监测参数超过设定阈值时，触发蜂鸣器报警提醒
6. WIFI 模块：将监测数据上传至云平台，支持连接手机 APP，实现参数显示、报警提示及设备控制功能
