实物视频演示：
软件安装：

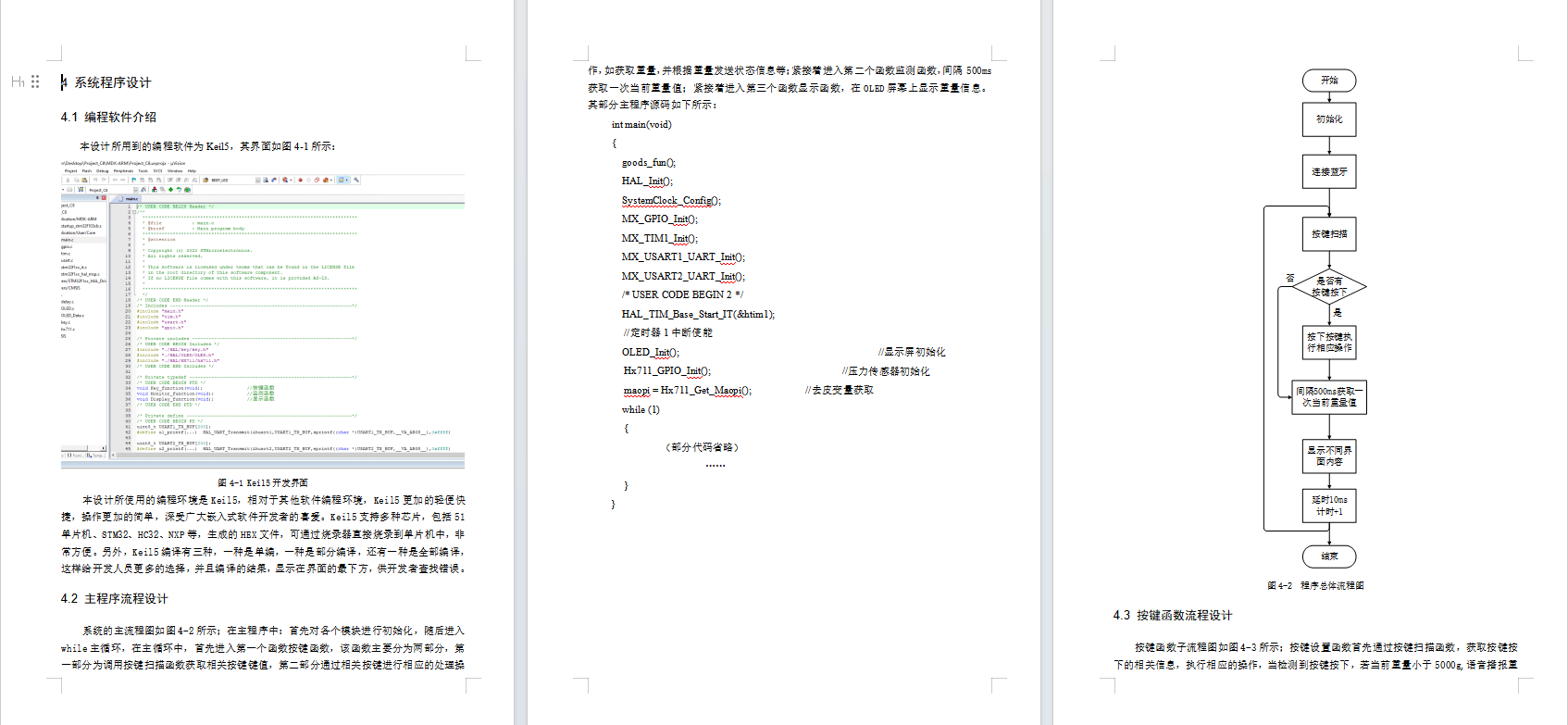

资料预览

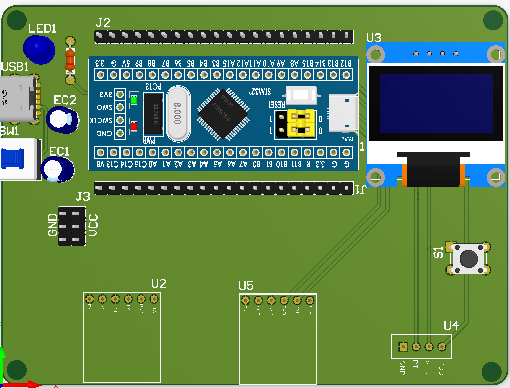

效果图：
总体资料：
总体资料：

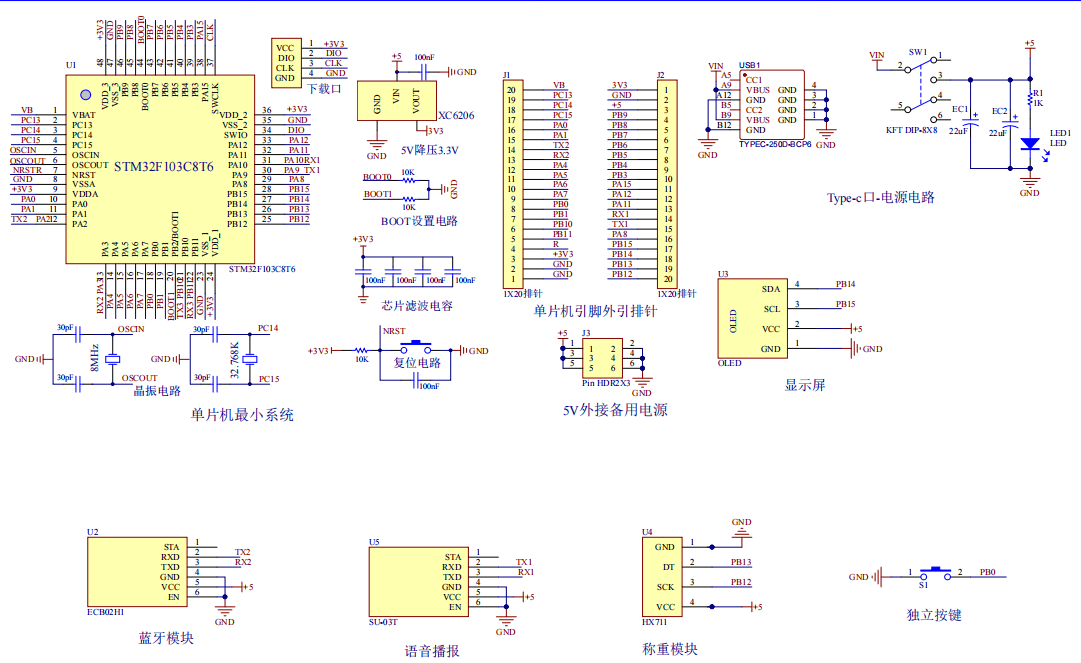

原理图：

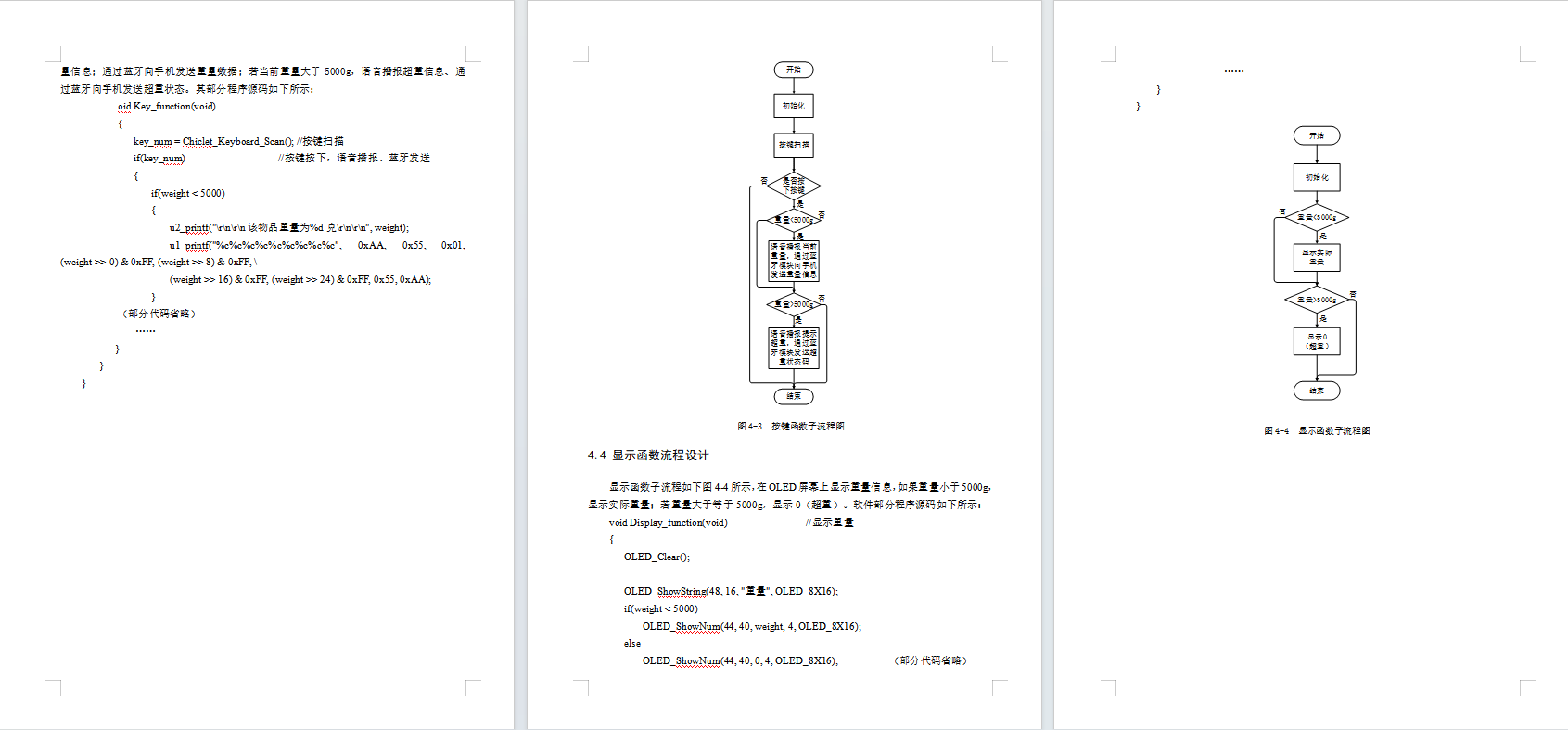

软件设计流程：

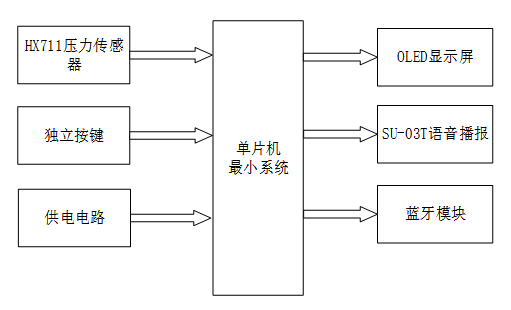

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基基于STM32的智能电子秤的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是HX711压力传感器，用于检测重量值；第二部分是独立按键，按下按键进行称重；第三部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示模块, 显示物品重量；第二部分是SU-03T语音播报模块，用于播报选择重量、是否超重；最后一部分是蓝牙模块，连接手机。

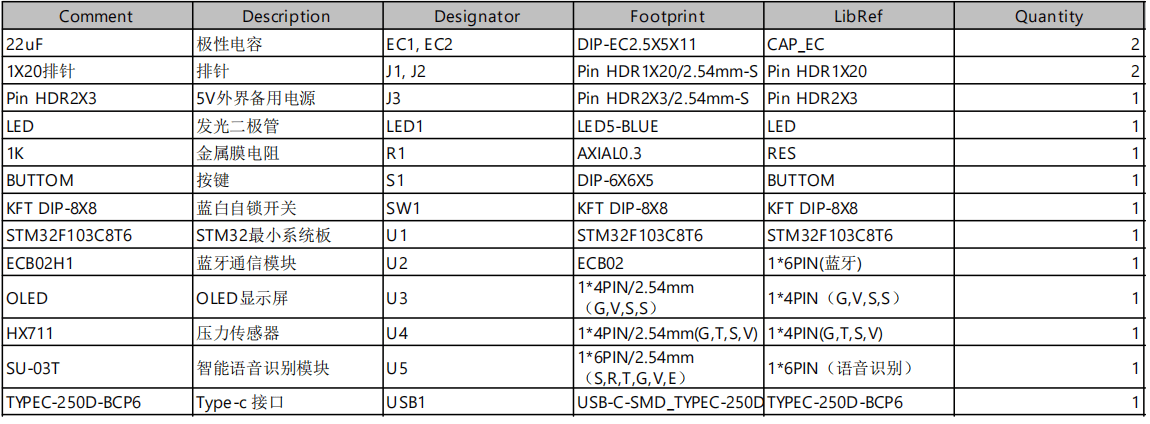

硬件清单：
