设计编号：T4072402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览
效果图：

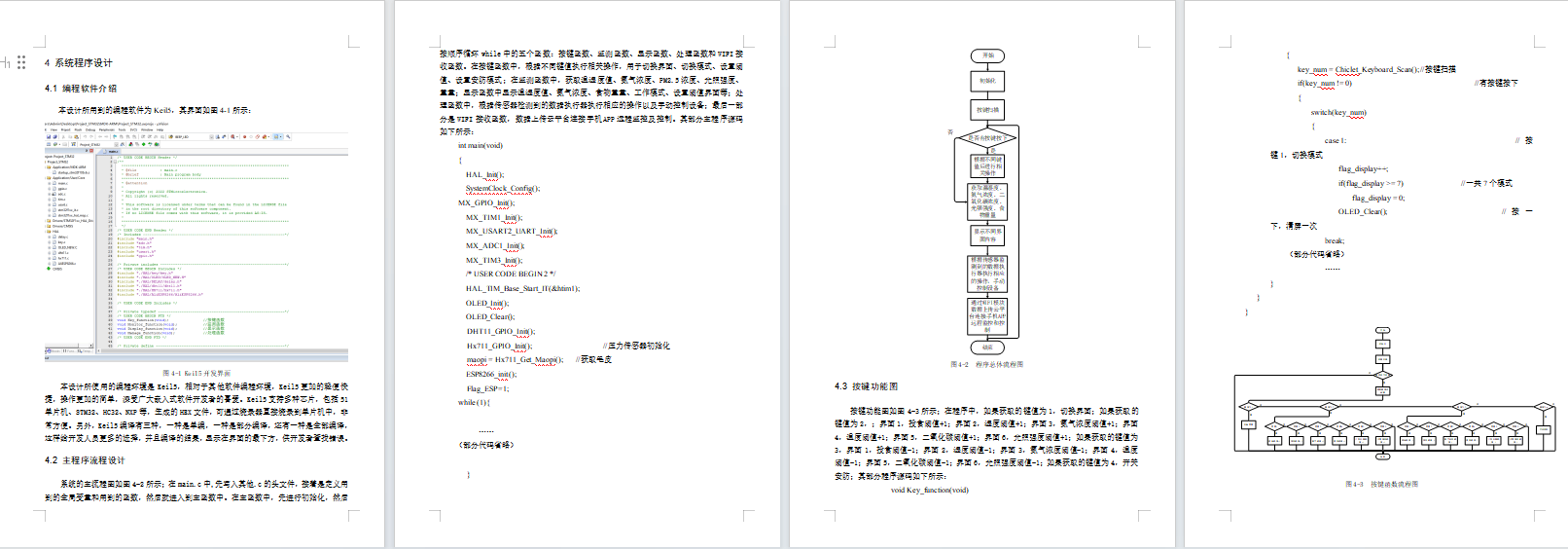

总体资料：
总体资料：

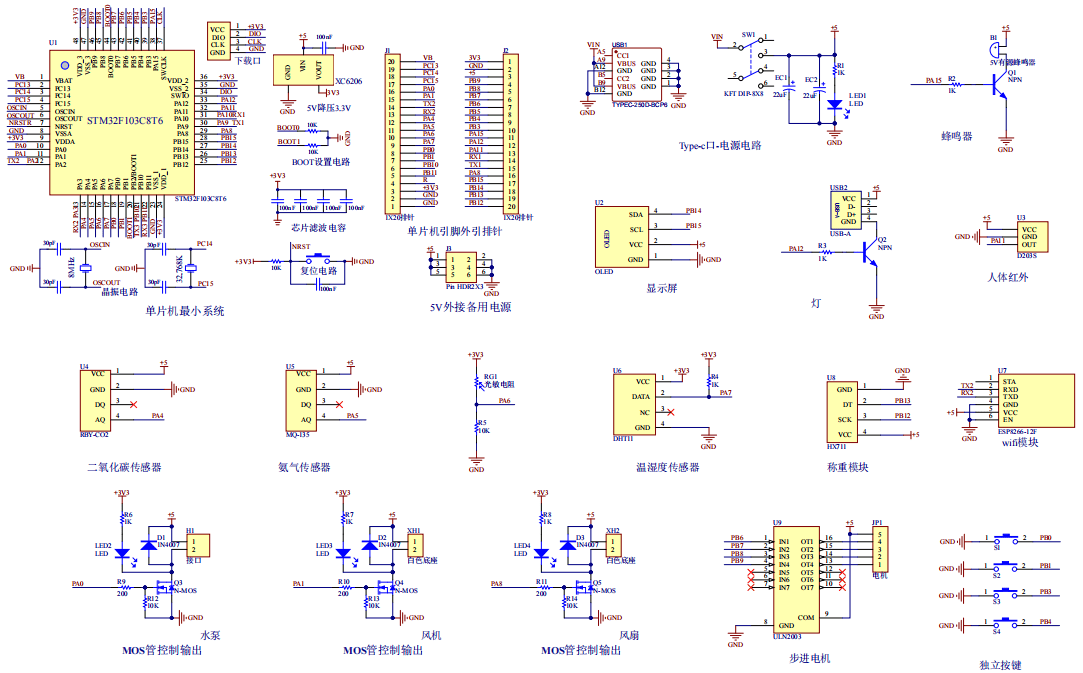

原理图：

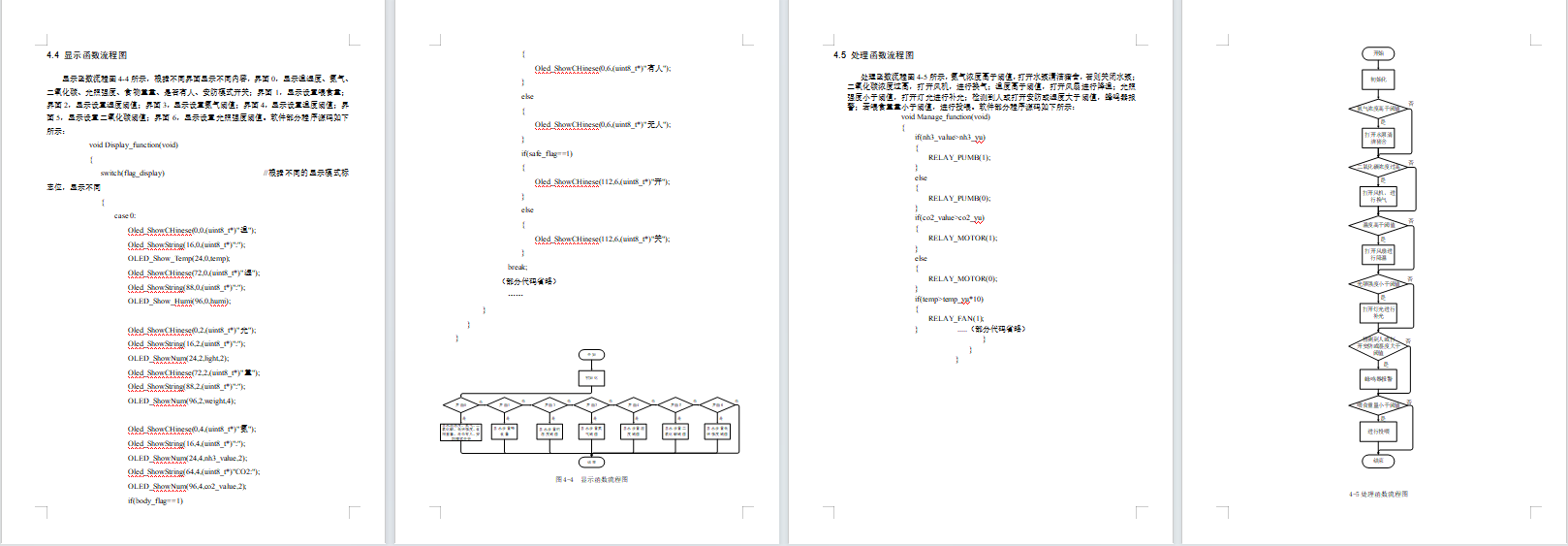

软件设计流程：

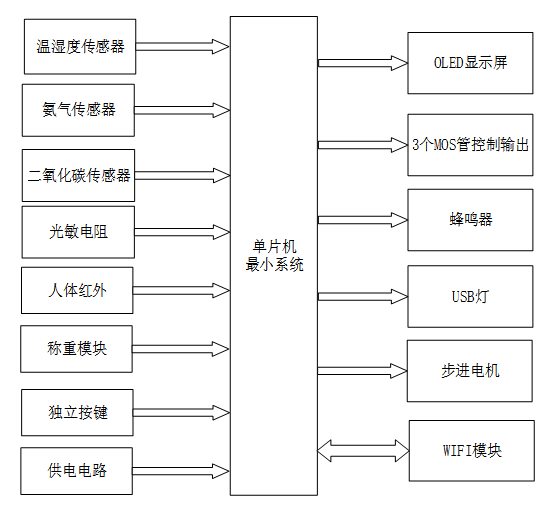

软件设计流程：系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成是基于STM32的智慧养猪系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是温湿度传感器，获取温湿度值；第二部分是氨气传感器，监测氨气浓度；第三部分是二氧化碳传感器，检测二氧化碳浓度；第四部分是光敏电阻，检测光照强度；第五部分时人体红外，监测是否有人闯入；第六部分是称重模块，检测食物余量；第七部分是独立按键，用于切换界面、设置阈值、手动控制等操作；第八部分是供电模块，给整个系统进行供电；输出由第六部分组成，第一部分是OLED显示屏，显示温湿度、氨气浓度、二氧化碳浓度、光照强度、食物重量以及设置阈值界面；第二部分是MOS管控制输出，三个MOS管分别控制水泵、风机和风扇；第三部分是蜂鸣器，参数异常报警提醒；第四部分是USB灯，光照不足进行补光；第五部分是步进电机，模拟喂食；第六部分是WIFI模块，数据上传云平台连接手机APP远程监控控制。

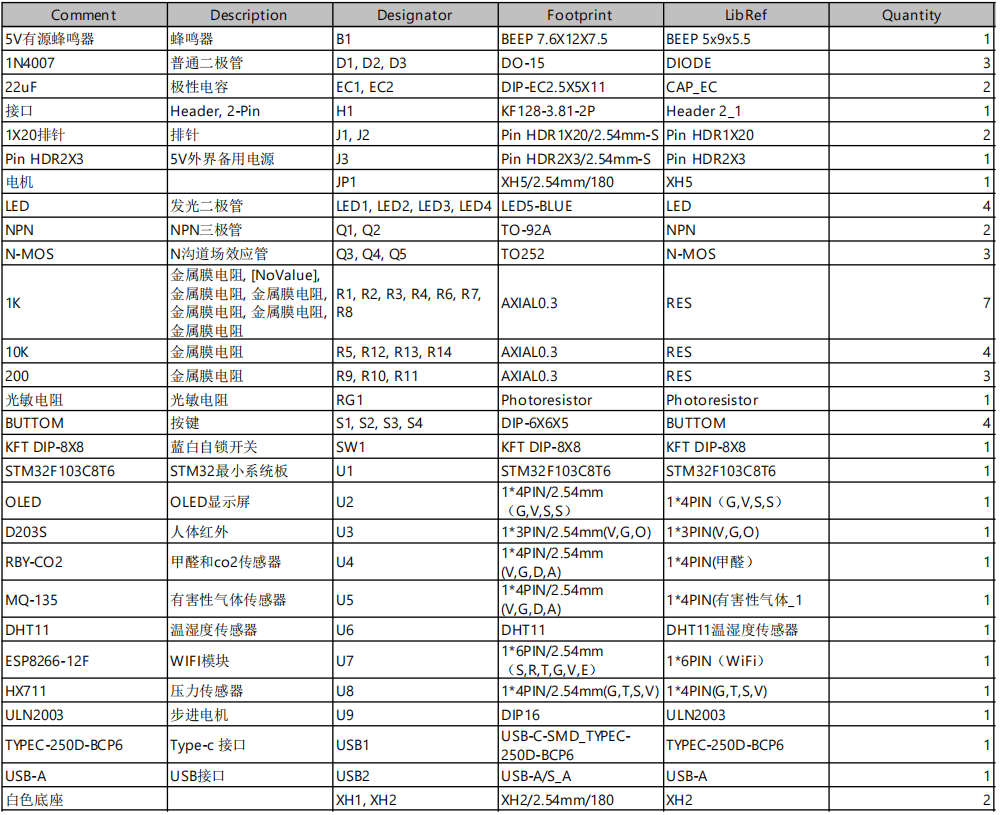

硬件清单：
