设计编号：T4962402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

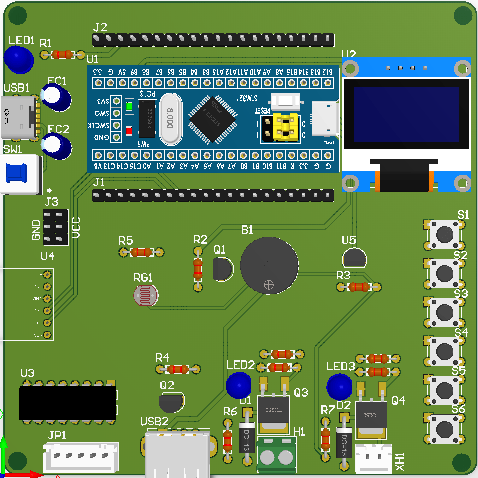

效果图：

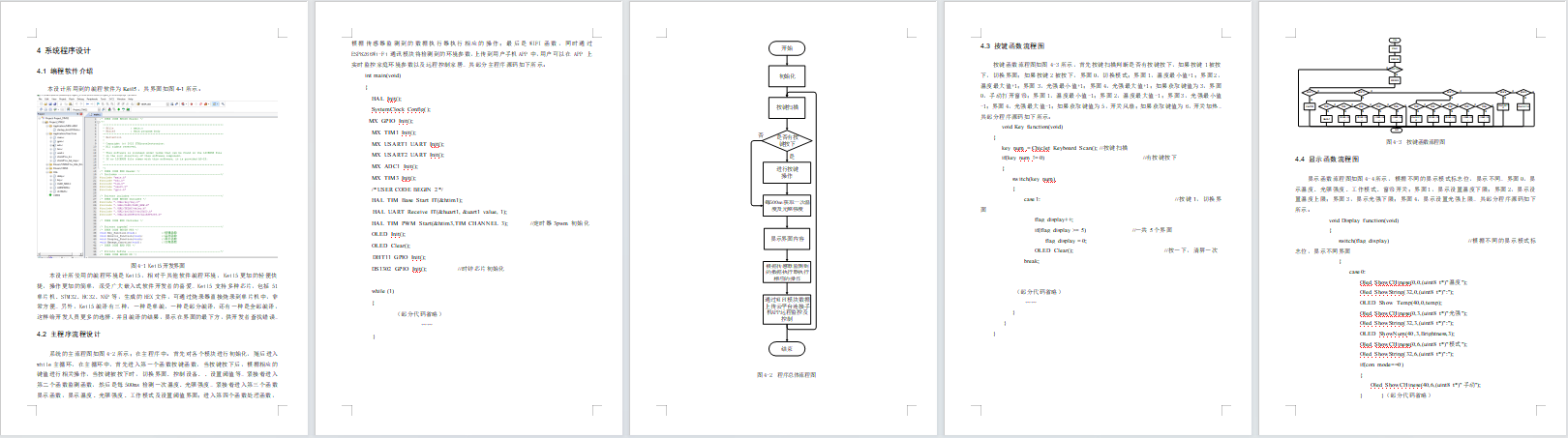

总体资料：
总体资料：

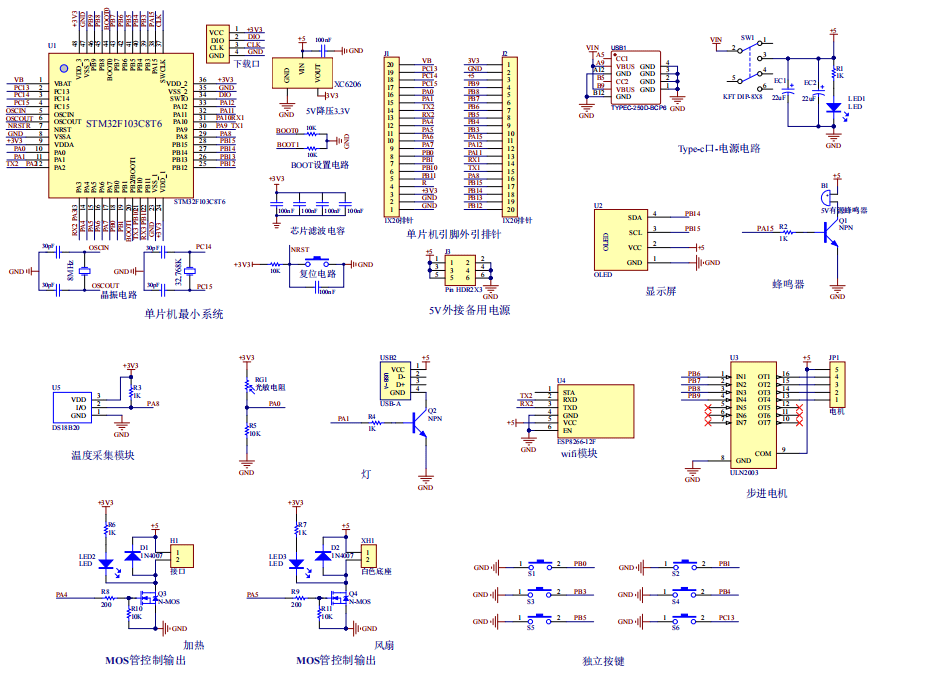

原理图：

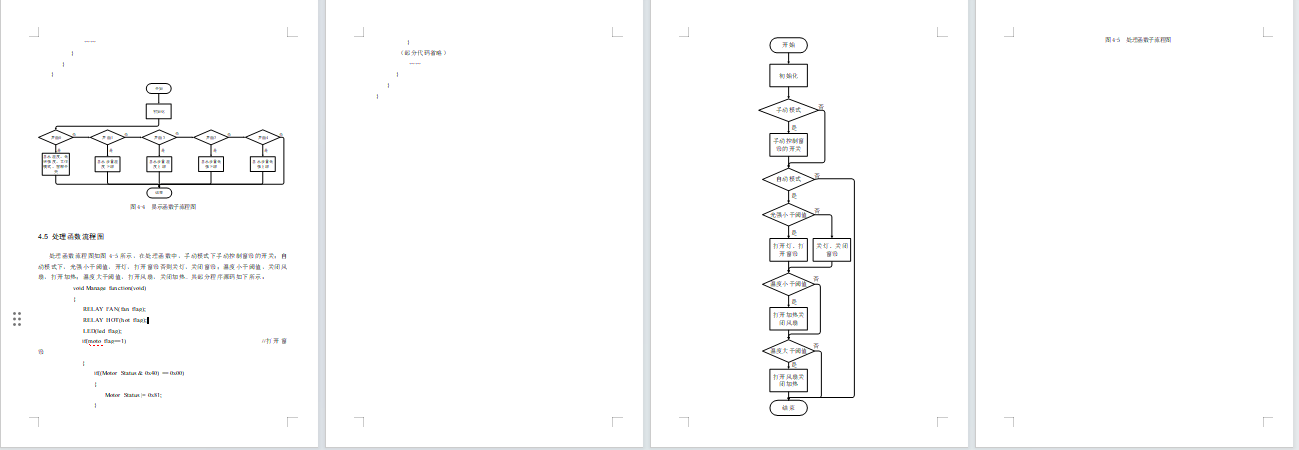

软件设计流程：
软件设计流程：系统框图：

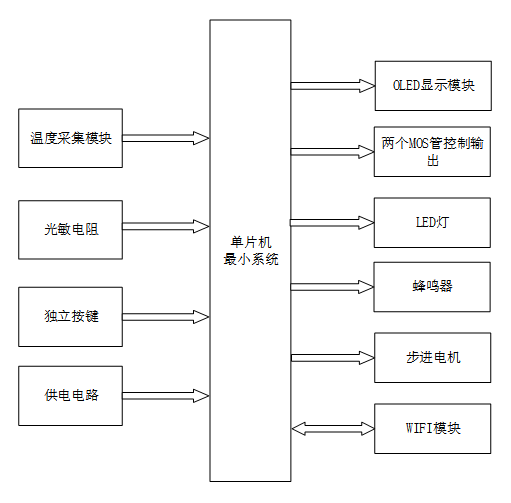

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能家电控制系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是温度采集模块，获取温度；第二部分是光敏电阻，获取光照强度；第三部分是独立按键，用于切换界面，设置阈值、开关设备等操作；第四部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是OLED显示模块, 显示传感器监测到的数据、设置阈值界面等；第二部分两个MOS管控制输出，控制加热和风扇；第三部分是是LED灯，阳台灯，照明；第四部分是蜂鸣器，数据异常，报警；第物部分是步进电机，模拟控制窗帘的开关。最后一部分是WIFI模块，通过WIFI将获取的数据上传至手机远程监控和控制。

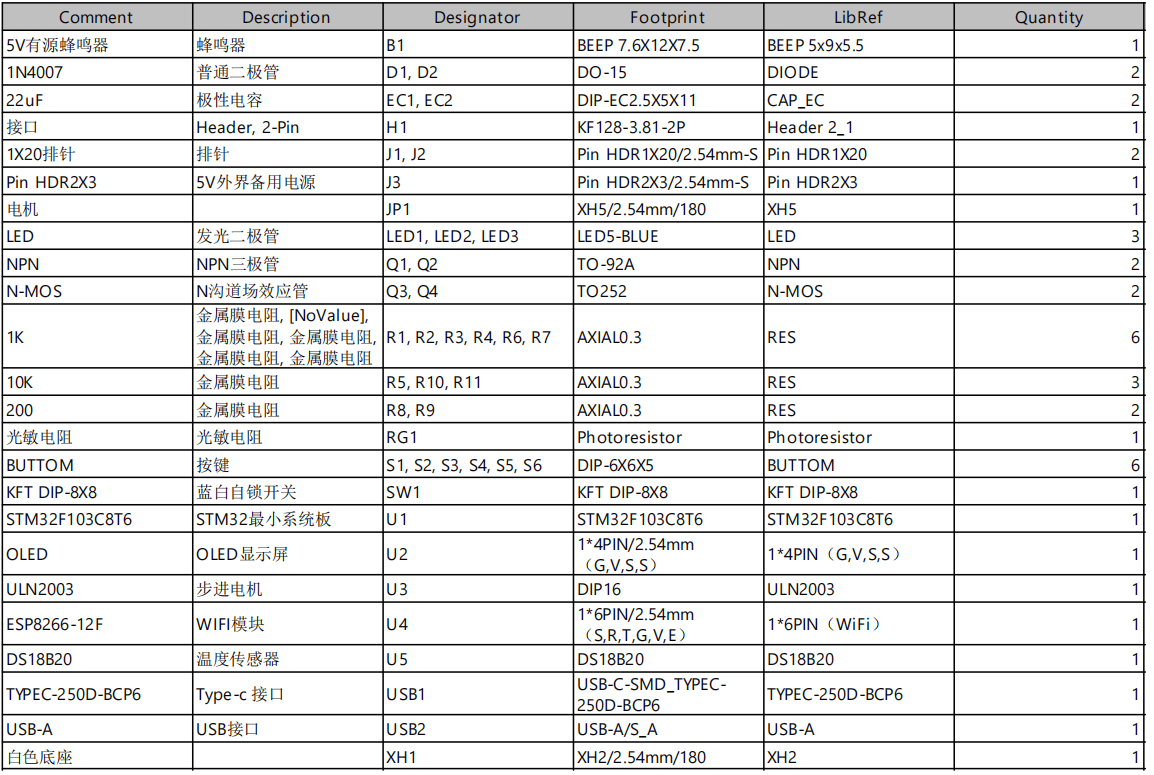

硬件清单：
