编号：

T0222602M

设计简介：

本设计是基于 STM32 单片机的井下安全作业监控系统，主要实现以下功能：
1. 可通过温湿度传感器实时检测井下环境温湿度。
2. 可通过氧气传感器实时监测井下氧气含量。
3. 超限报警功能：当检测数据超出设定阈值时，系统通过蜂鸣器、灯光、电机振动进行多级报警。
4. 阈值设置功能：可通过独立按键手动设置各项监测参数的报警阈值。
5. 实时显示功能：通过 OLED 显示屏实时显示监测数据与系统工作状态。
电源：5V
传感器：温湿度传感器（DHT11）、氧气传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：USB 灯、蜂鸣器、振动电机
通信模块：蓝牙模块
人机交互：独立按键
标签：STM32F103C8T6、OLED12864、DHT11、氧气传感器、USB 灯、蜂鸣器、蓝牙模块、独立按键
题目扩展：智慧工地安全监测系统设计、基于 STM32 森林安全环境监测系统设计

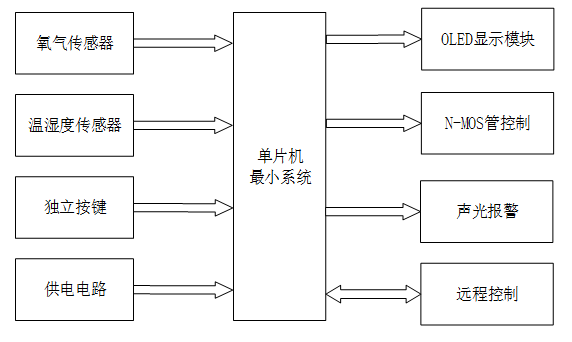

井下安全作业监控系统设计

一、主控部分
核心：STM32 单片机
功能：获取输入数据、内部处理、控制输出

二、输入部分

1. 氧气传感器模块：检测井下的氧气值
2. 温湿度传感器模块：检测井下作业环境的温湿度
3. 独立按键模块：切换界面、设置温湿度、氧气阈值
4. 供电电路：为整个井下监控系统供电

三、输出部分

1. OLED 显示模块：显示温湿度、氧气值和其设置阈值
2. N-MOS 管控制模块：监测数据异常时驱动电机产生震动提醒
3. 声光报警模块：温湿度、氧气数值异常时触发声光报警
4. 远程串口模块：将采集到的环境数据上传，同时支持远程控制设备
