编号：

T0552605M

设计简介：

本设计是基于STM32的汽车充电桩环境监测系统设计，主要实现以下功能：

1、通过烟雾传感器检测烟雾，超过阈值时，蜂鸣器一级警报，充电桩断电。
2、火焰传感器检测是否有火灾，检测到火焰，蜂鸣器二级报警，充电桩断电。
3、当人体红外检测到有人并且光照强度小于阈值打开灯光。
4、通过按键可以设置阈值和手动关闭报警和打开充电。
5、过压过流保护功能：电流阈值监控充电电压以及电流是否超过阈值，超阈值时继电器进行断电同时蜂鸣器报警。
6、可以通过WIFI模块远程监控数据和修改阈值以及操控充电开关。

电源： 5V
传感器：烟雾传感器（MQ-2）、人体热释电传感器（D203S）、火焰传感器（Fiying）、光敏电阻、电压电流检测模块（INA219 DC）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、MQ-2、D203S、Fiying、ESP8266-12F、INA219 DC

题目扩展：基于STM32的共享充电桩智能计费终端系统设计、基于STM32的光伏充电桩安全监控系统、基于STM32的充电桩电流故障预警系统

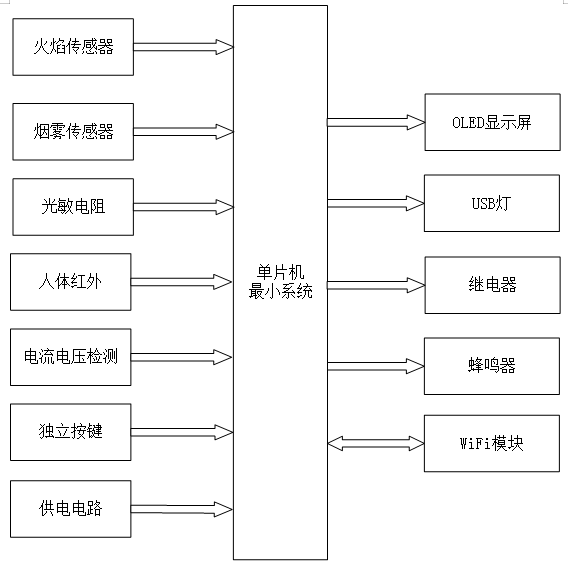

基于STM32的汽车充电桩环境监测系统设计

一、主控部分
核心：STM32 单片机
功能：获取输入数据、内部处理、控制输出

二、输入部分

1. 火焰传感器模块：检测充电桩周边是否存在明火，触发二级火灾预警
2. 烟雾传感器模块：实时监测周边烟雾浓度，触发一级火灾预警
3. 光敏电阻采集模块：检测环境光线强度，为自动照明控制提供数据依据
4. 人体红外传感器模块：检测是否有人员靠近充电桩，联动照明与唤醒逻辑
5. 电流电压检测模块：监控充电过程中的电压、电流数值，实现过压过流异常识别
6. 独立按键模块：支持手动关闭报警、手动启停充电等本地快捷操作
7. 供电电路：为整个充电桩环境监测系统提供稳定电源供给

三、输出部分

1. OLED 显示模块：实时展示烟雾浓度、火焰状态、环境光线、人体感应状态、充电电压电流及系统运行状态等信息
2. USB 照明模块：在环境光线较暗且检测到有人靠近时，自动开启充电桩周边照明
3. 继电器控制模块：在火灾预警或过压过流异常时自动执行断电操作，保障充电桩与充电车辆的设备安全
4. 蜂鸣器报警模块：针对火灾预警和过压过流异常，输出不同规律的蜂鸣提示音区分告警类型
5. WiFi 传输模块：实现与手机APP的无线通信，完成报警信息、异常状态的数据上传，同时接收用户远程下发的充电启停指令
