设计编号：T0552605M
实物视频演示：
软件安装：

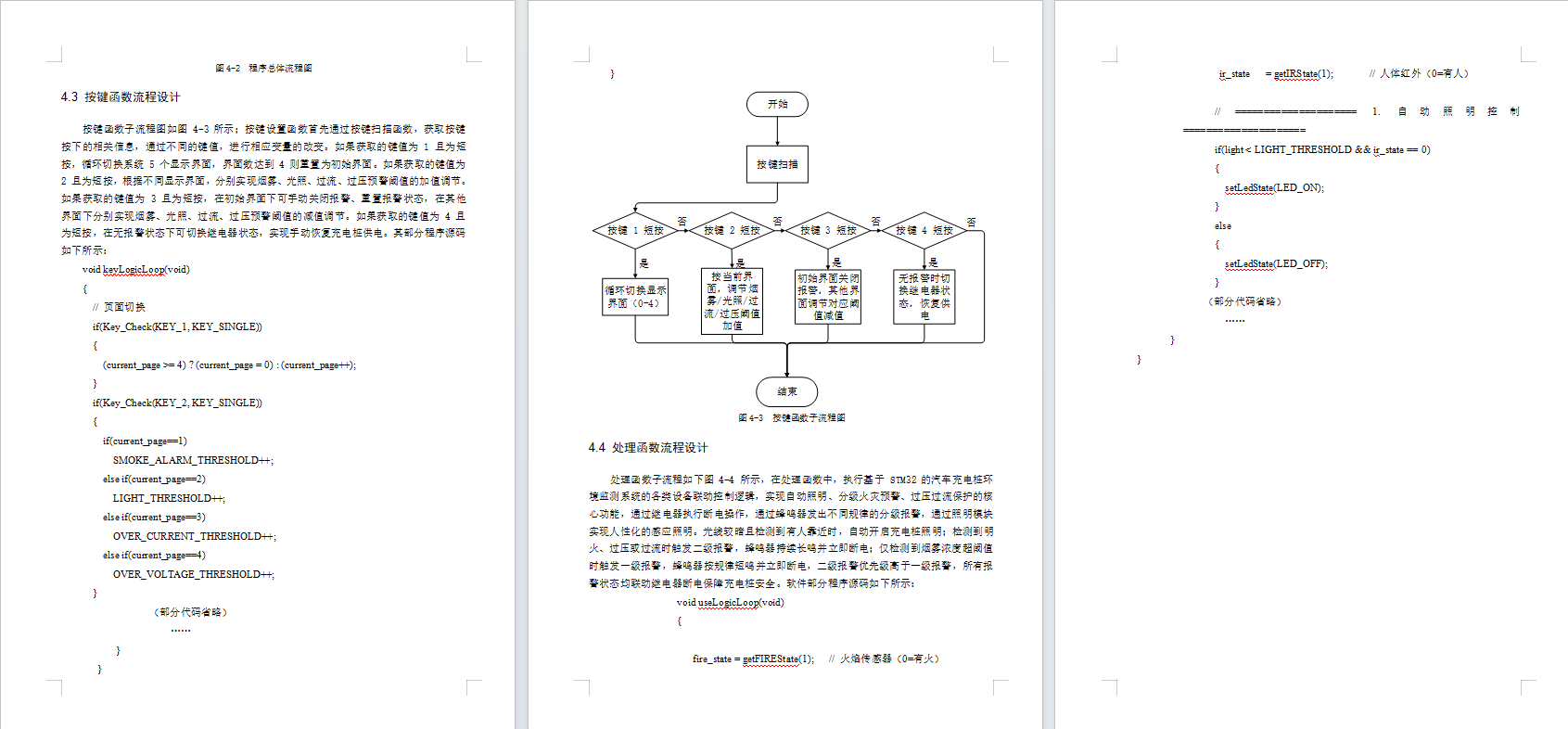

资料预览

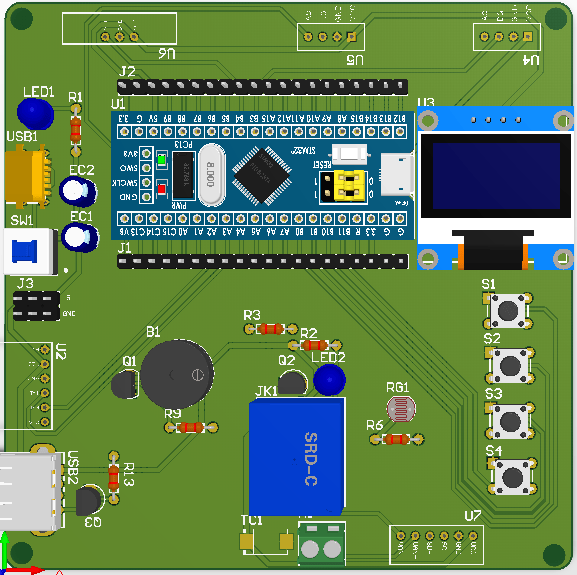

效果图：
总体资料：

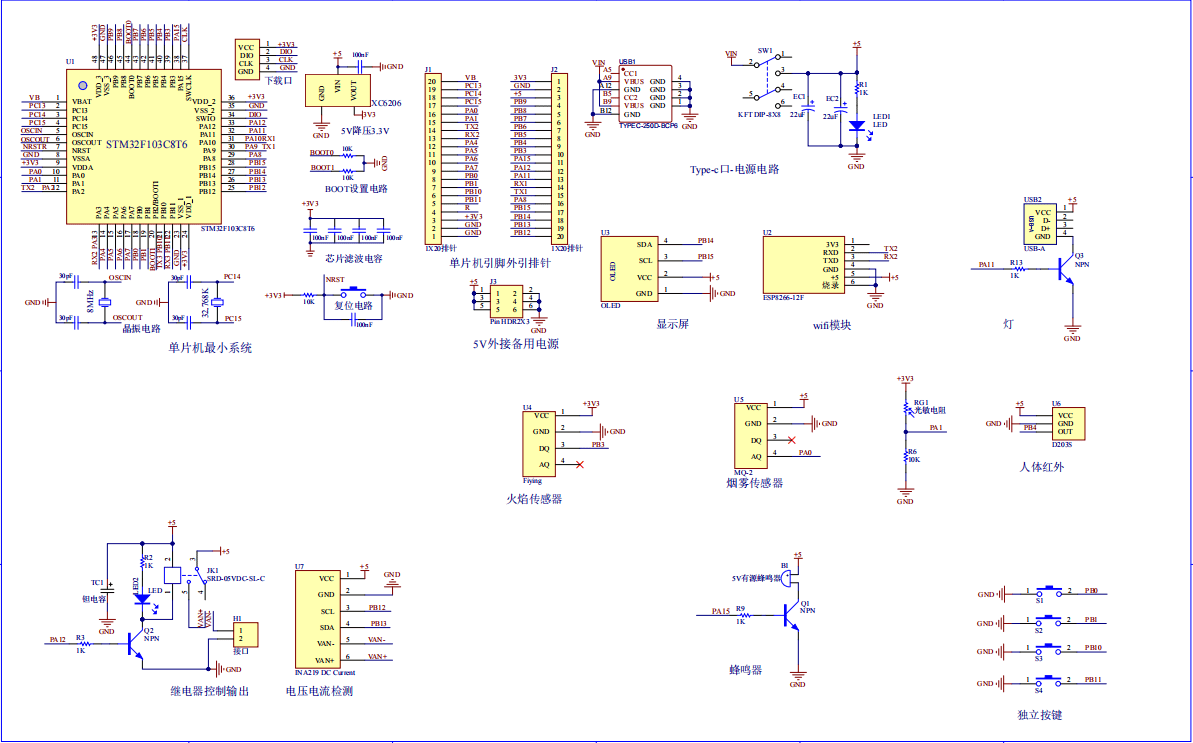

原理图：
软件设计流程：系统框图：

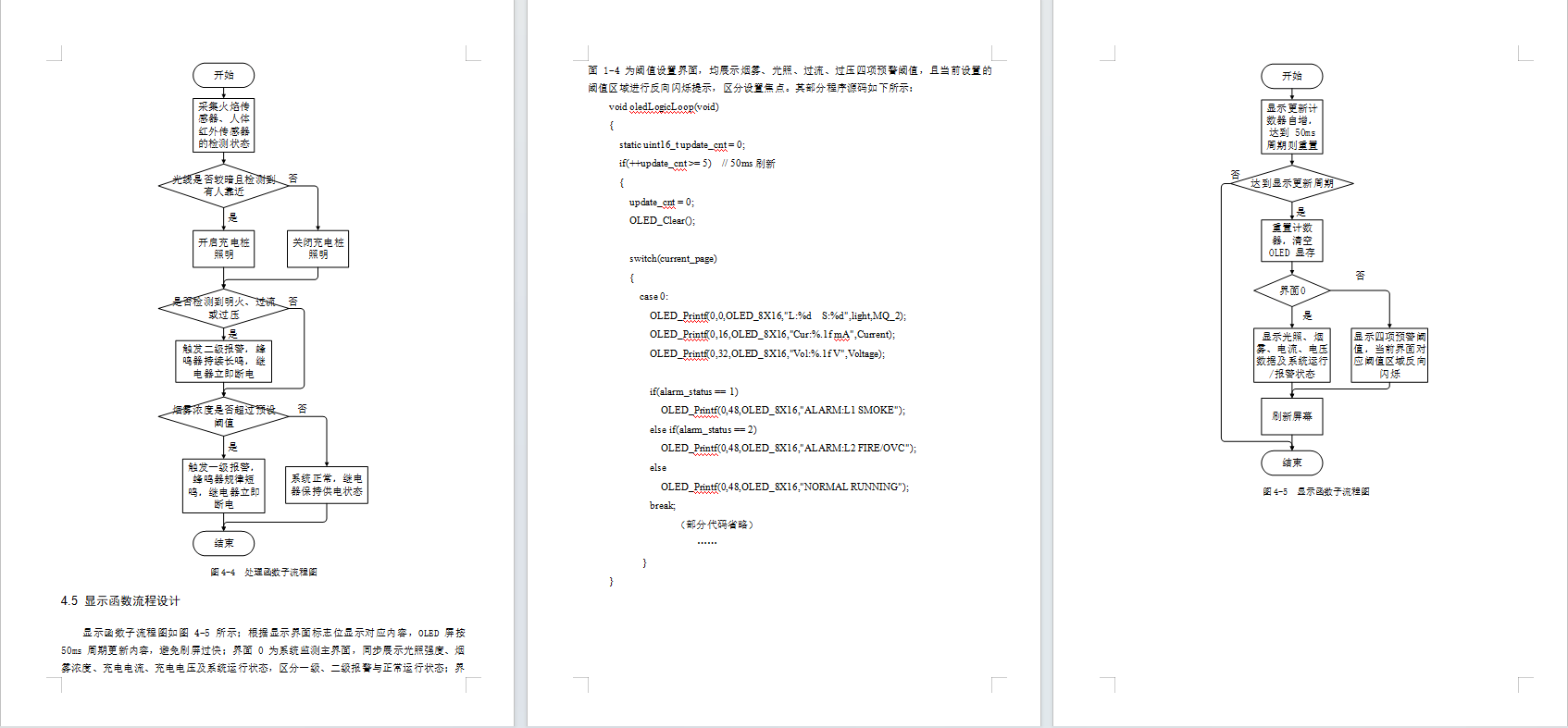

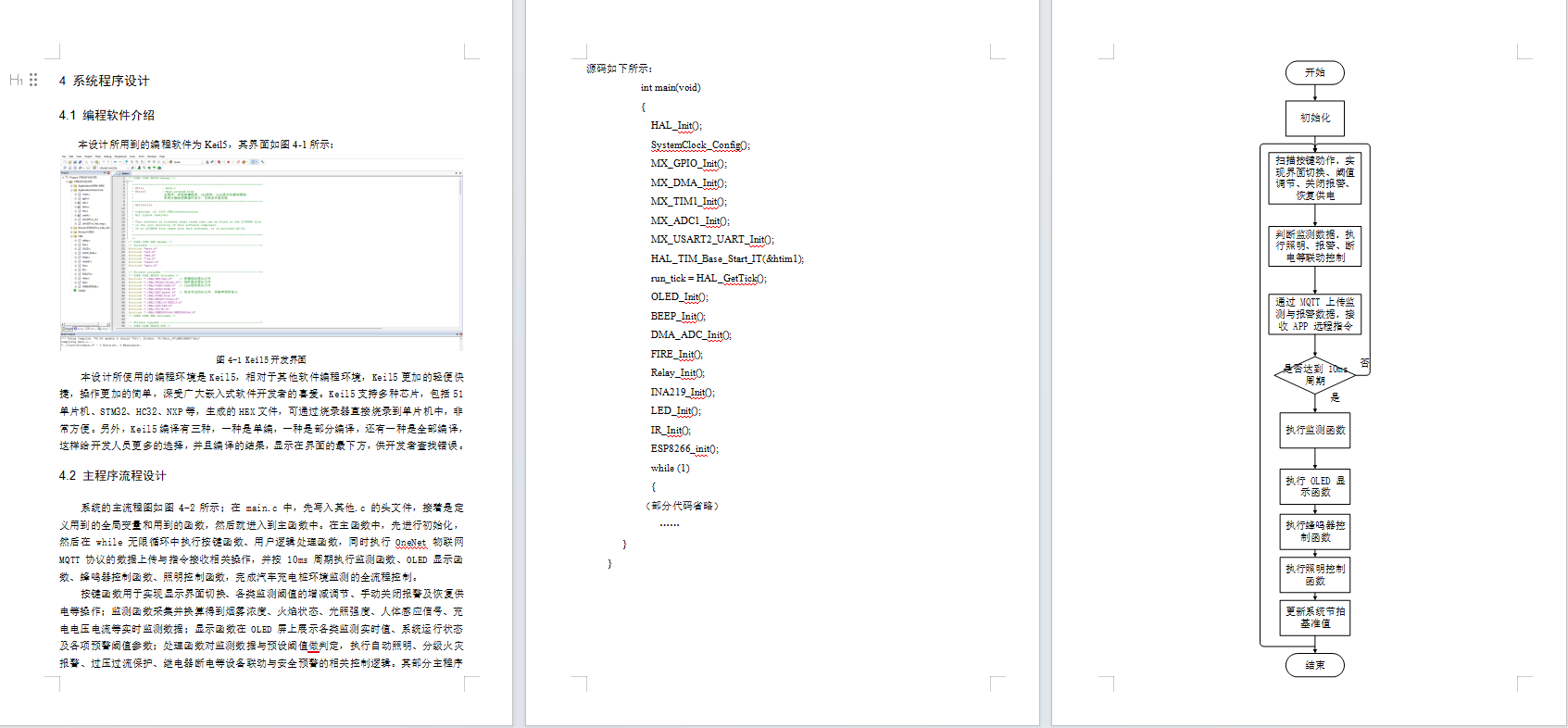

软件设计流程：

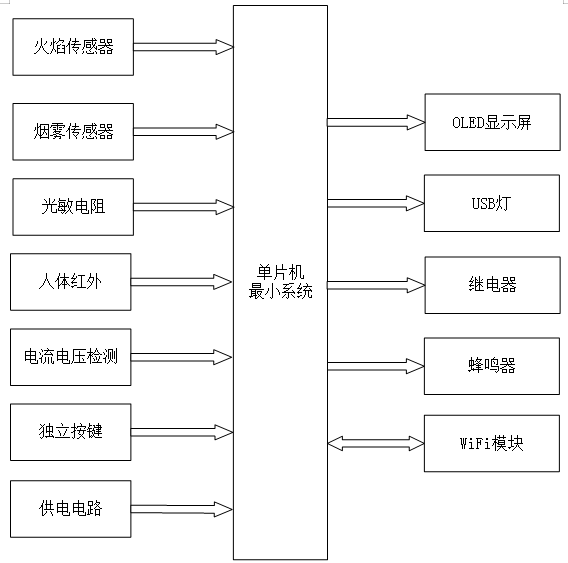

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的汽车充电桩环境监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是火焰传感器，用于检测充电桩周边是否存在明火，触发二级火灾预警；第二部分是烟雾传感器，用于实时监测周边烟雾浓度，触发一级火灾预警；第三部分是光敏电阻，用于检测环境光线强度，配合照明控制逻辑；第四部分是人体红外传感器，用于检测是否有人靠近充电桩，联动照明功能；第五部分是电流电压检测模块，用于监控充电过程中的电压、电流，实现过压过流保护；第六部分是独立按键，用于手动关闭报警、开启充电等本地操作；第七部分是供电电路，为整个充电桩环境监测系统提供稳定电源。
输出由五部分组成，第一部分是 OLED 显示屏，用于实时显示烟雾浓度、火焰状态、环境光线、人体感应状态、充电电压电流及系统运行状态等信息；第二部分是 USB 灯，用于在光线较暗且有人靠近时自动开启充电桩照明；第三部分是继电器，用于在火灾预警或过压过流异常时执行断电操作，保障设备安全；第四部分是蜂鸣器，用于火灾预警和过压过流异常时发出不同规律的声光报警提示；第五部分是 WiFi 模块，实现与手机 APP 的无线通信，完成报警信息、异常状态的数据上传，同时接收用户远程下发的充电指令。

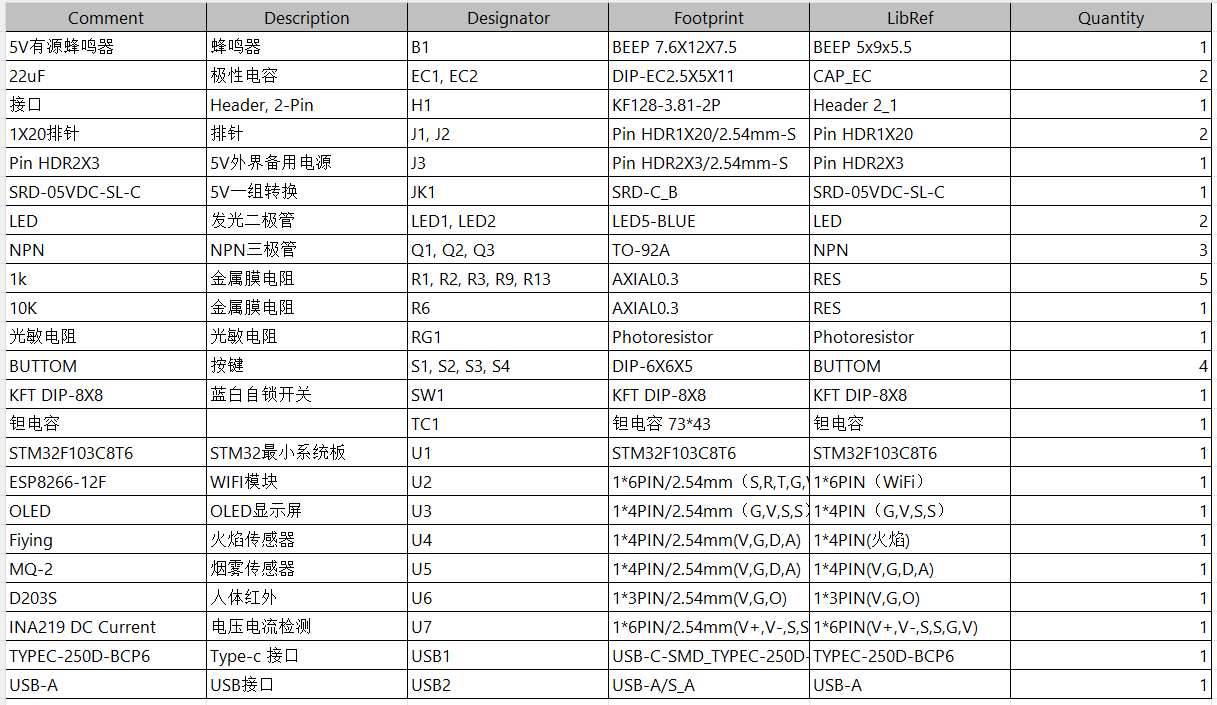

硬件清单：
