设计编号：T0572605M
实物视频演示：
软件安装：
资料预览

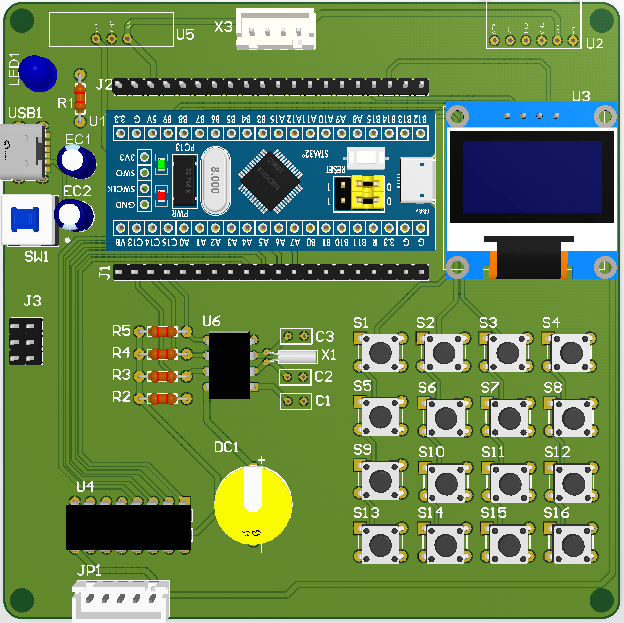

效果图：

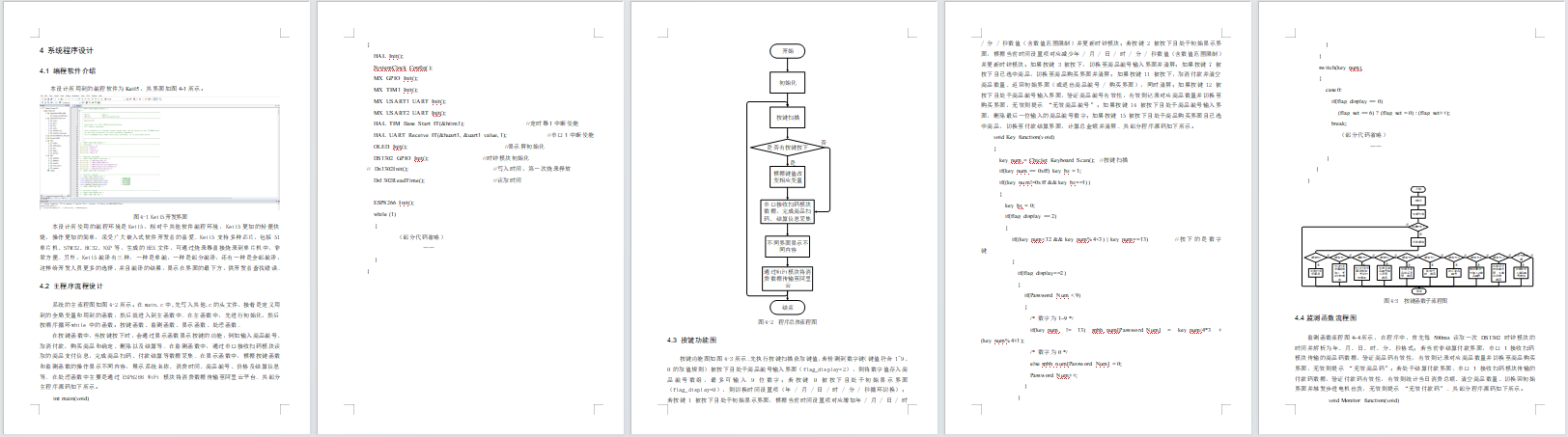

总体资料：

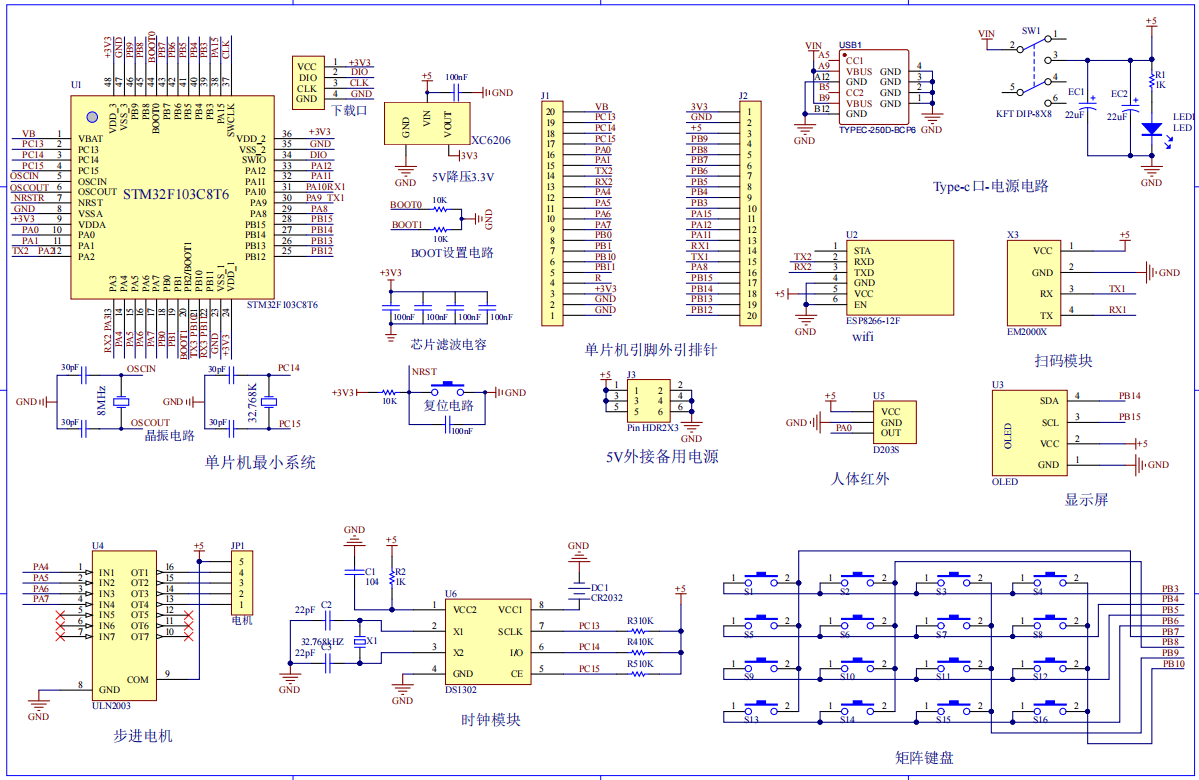

原理图：
软件设计流程：

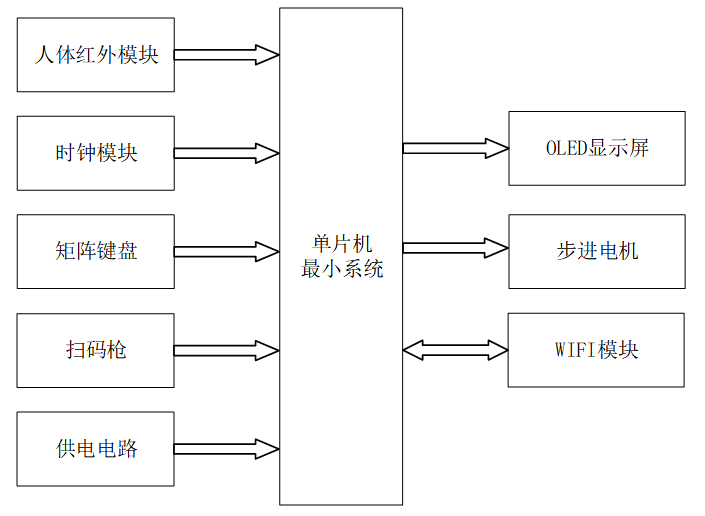

系统框图：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他功能模块一起组成基于物联网的无人服装店消费系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分执行对应功能。
输入由五部分组成，第一部分是人体红外模块，用于检测顾客的进店状态；第二部分是时钟模块，用于记录消费时间信息；第三部分是矩阵键盘，用于功能切换、参数设置等操作；第四部分是扫码枪，用于扫描商品、付款；第五部分是供电电路，给整个系统提供稳定电源。
输出由三部分组成，第一部分是 OLED 显示屏，用于展示店铺消费信息、时间、系统状态等内容；第二部分是步进电机，用于控制货架商品的出货动作；第三部分是 WiFi 模块，WiFi连接阿里云，显示商品价格，还可以调节价格。

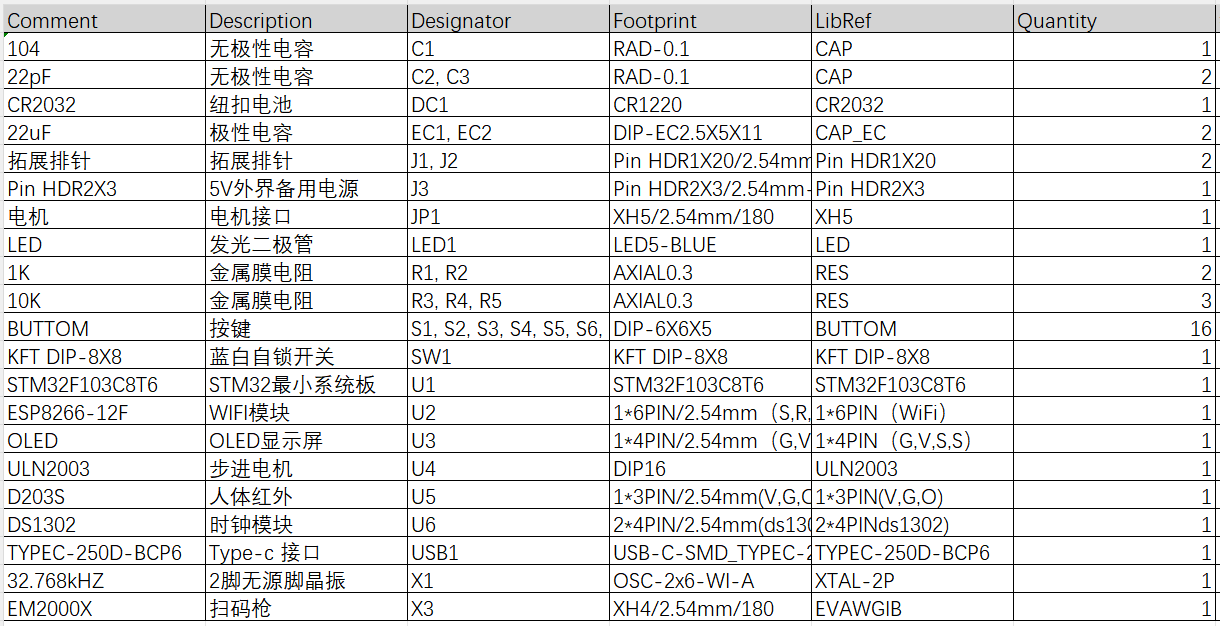

硬件清单：
