编号：

T0812605M

设计简介：

本设计是基于STM32的无刷直流电机调速控制系统，主要实现以下功能：

1.可通过热敏电阻监测温度
2.可通过按键调节无刷电机转速
3.可通过霍尔传感器监测转速
4.可通过显示屏显示数据
5.可通过按键设置温度阈值，超出阈值减小电机功率

电源： 5V
传感器：热敏电阻（NTC-R3950）、霍尔传感器（3144E）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：无刷电机（2204）、无刷电调
人机交互：独立按键

标签：STM32、OLED12864、NTC-R3950、3144E、无刷电机、无刷电调、独立按键

题目扩展：智能电机调速系统、发动机转速控制系统

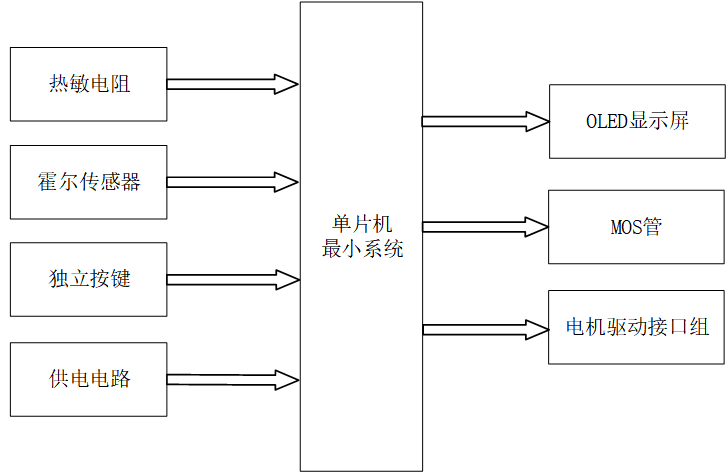

基于单片机无刷直流电机调速控制系统的设计

一、主控部分

核心：STM32F103C8T6 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分。

二、输入部分

1. 热敏电阻模块：用于监测系统运行温度
2. 霍尔传感器模块：用于检测无刷电机的实时转速
3. 独立按键模块：用于调节电机转速、设置温度阈值
4. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：用于展示电机转速、实时温度及温度阈值等数据
2. MOS 管控制电路：用于调节无刷电机的功率，实现调速及超温降功率
3. 电机驱动接口组：包含PWM接口H2、电源接口H3、电调接口H4，三者协同实现无刷电机的驱动与调速
