设计编号：T0812605M
实物视频演示：
软件安装：
资料预览

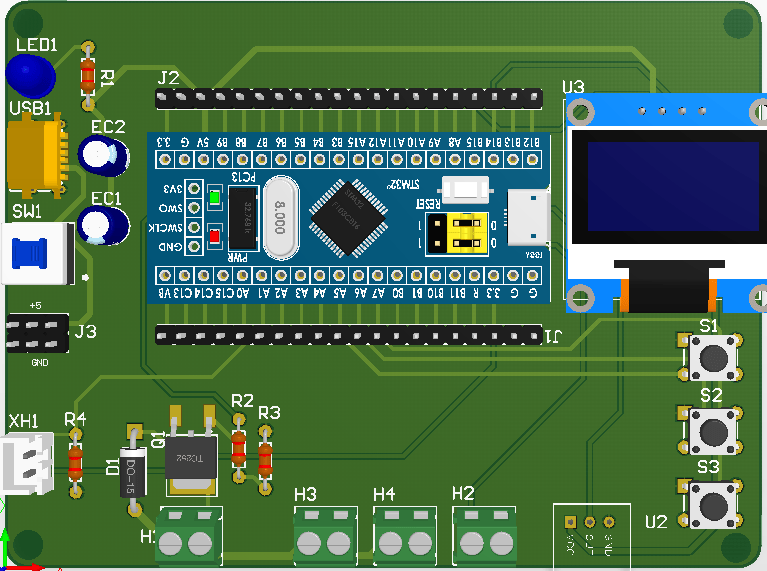

效果图：

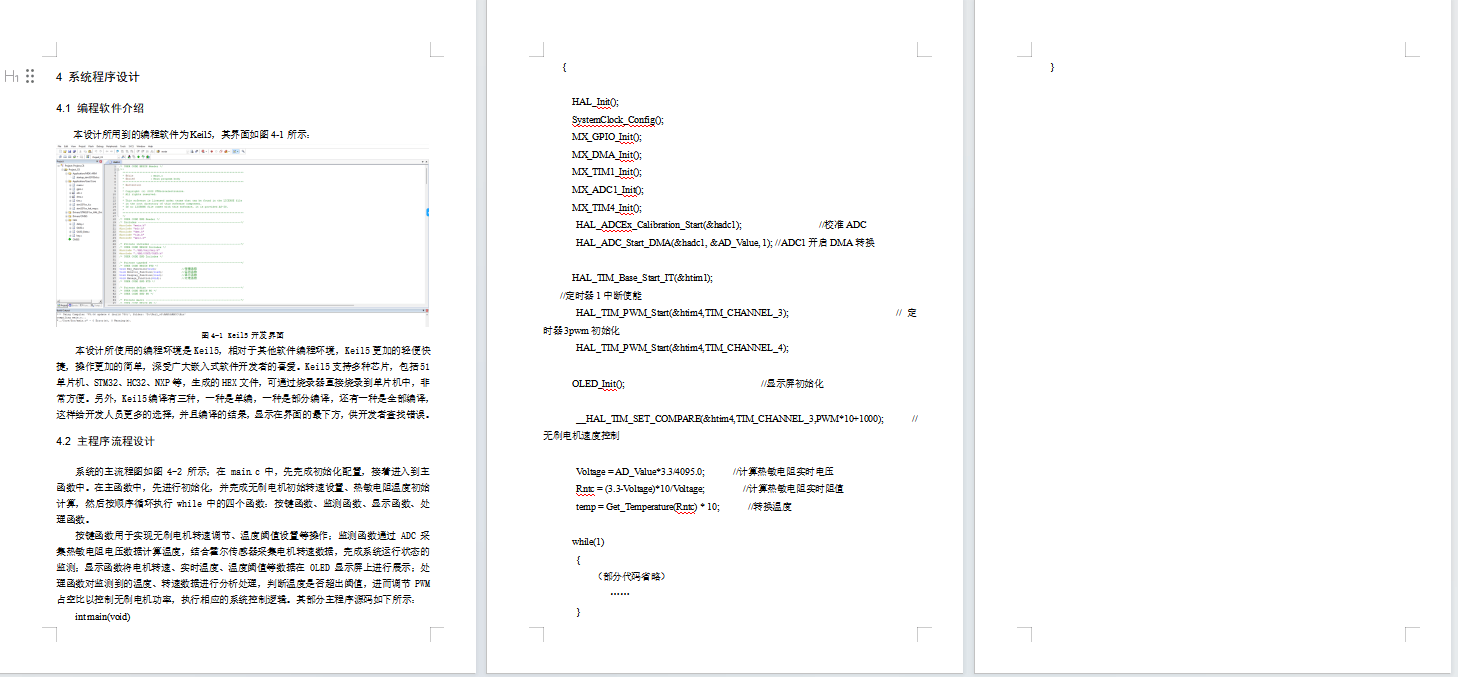

总体资料：

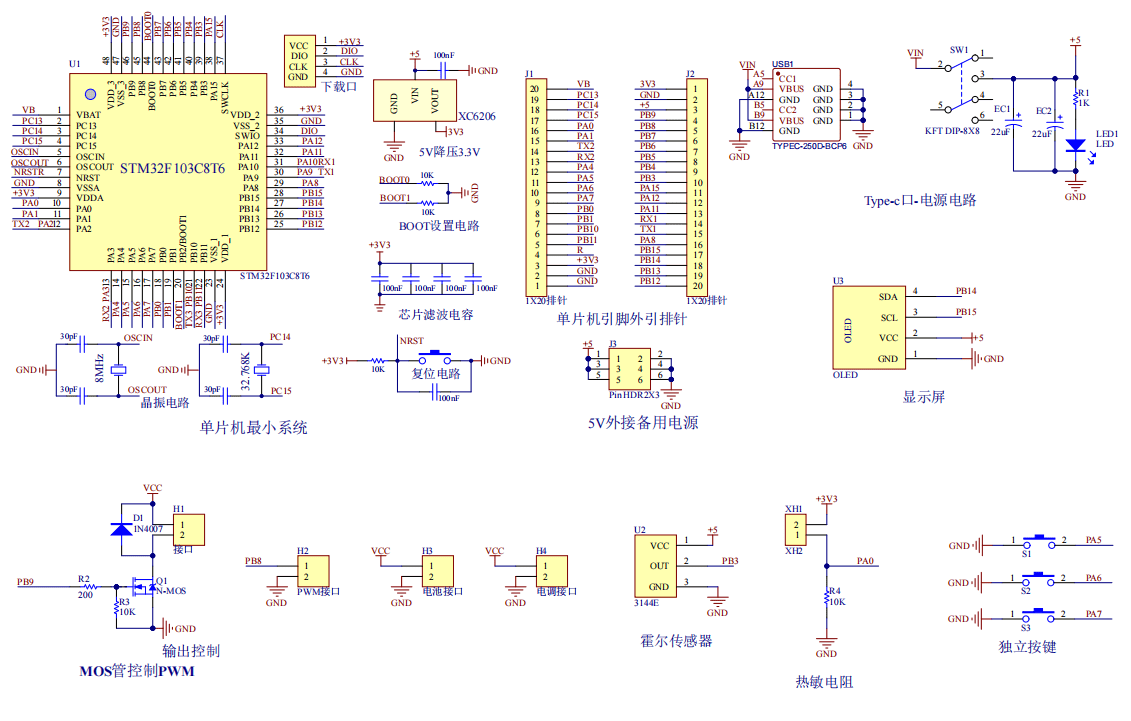

原理图：

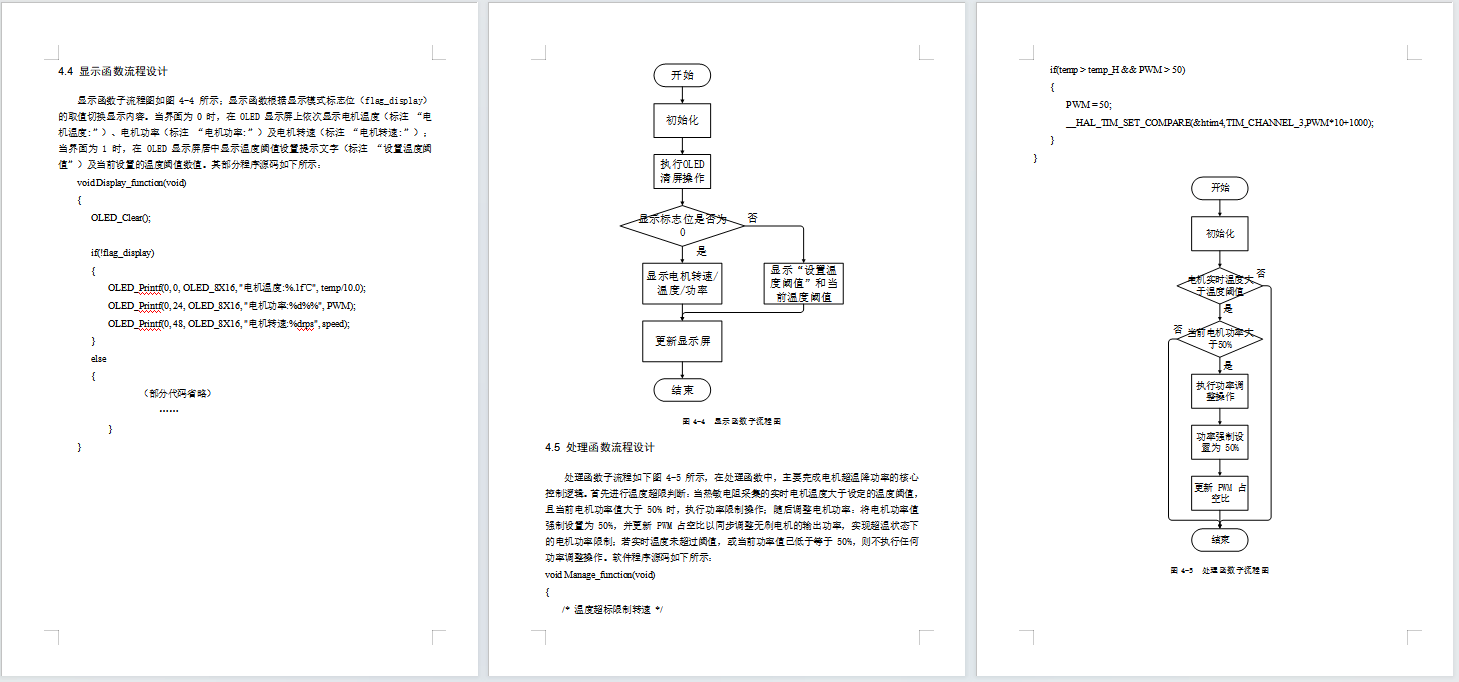

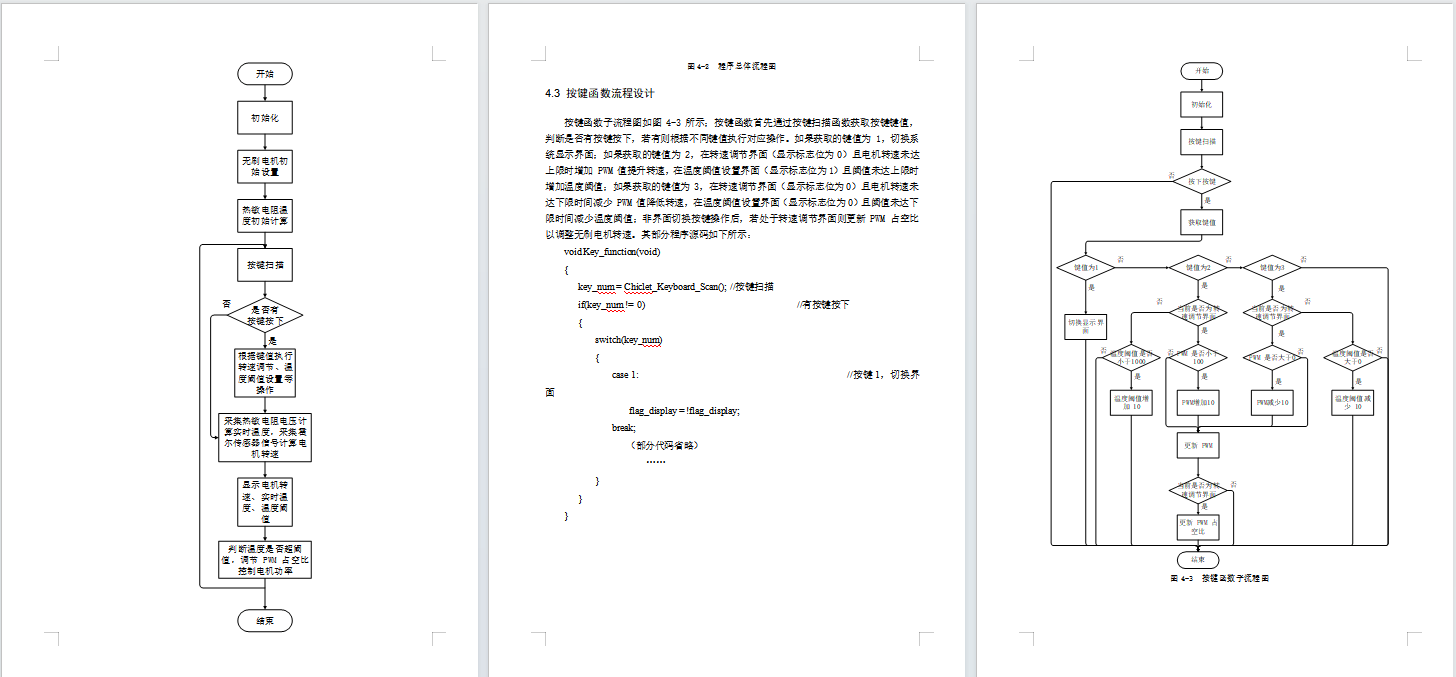

软件设计流程：

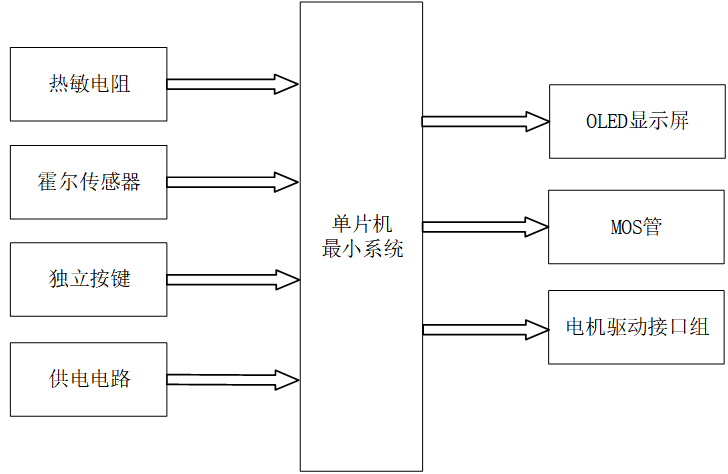

系统框图：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他功能模块一起组成基于 STM32 的无刷直流电机调速控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32F103C8T6 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是热敏电阻，用于监测系统运行温度；第二部分是霍尔传感器，用于检测无刷电机的实时转速；第三部分是独立按键，用于调节电机转速、设置温度阈值；第四部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于展示电机转速、实时温度及温度阈值等数据；第二部分是 MOS 管控制电路，用于调节无刷电机的功率（实现调速及超温降功率）；第三部分是电机驱动接口组（含 PWM 接口 H2、电源接口 H3、电调接口 H4），其中 H2 输出控制电机转速的 PWM 信号，H3 为无刷电机的电调模块供电，H4 连接电调模块以中转 PWM 信号与供电，三者协同实现无刷电机的驱动与调速。

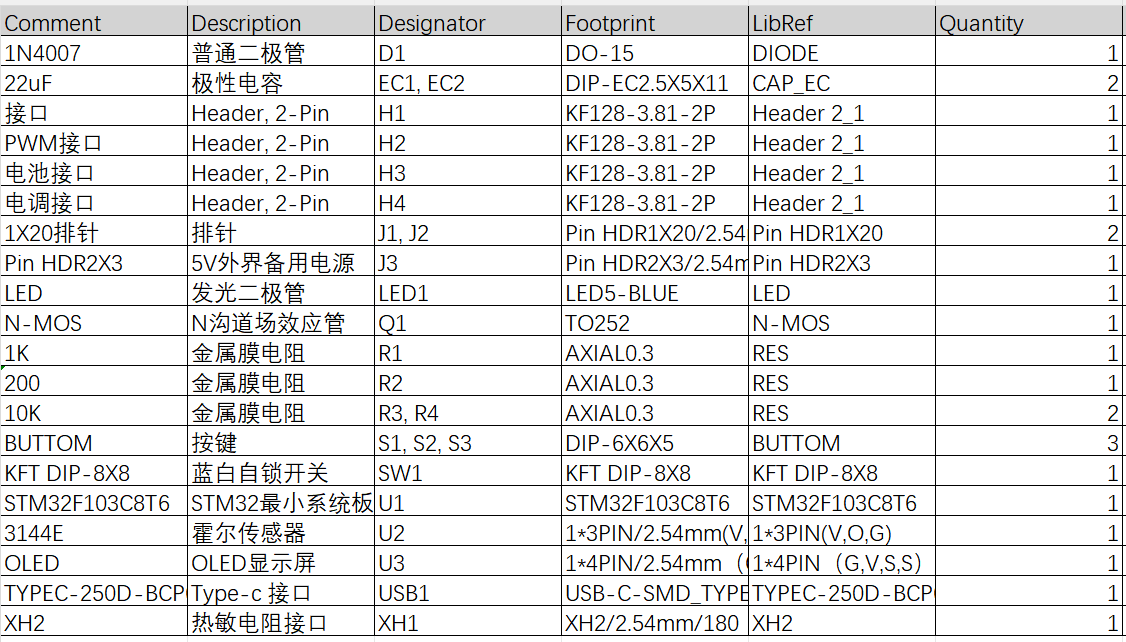

硬件清单：
