编号：

T0922605M

设计简介：

本设计是基于STM32的智能花盆养护系统，主要实现以下功能：

1.可通过温湿度传感器检测温湿度
2.可通过土壤湿度传感器检测土壤湿度
3.可通过光敏电阻检测光照强度
4.可通过舵机模拟遮阳帘遮光，风扇降温，加湿器进行加湿，水泵进行补水、、USB灯补光
5.可通过摄像头识别植物生长周期（营养生长期、生殖生长期、休眠期），会根据不同时期设置不同的温度、土壤湿度阈值
6.可通过WIFI模块连接云平台

电源： 5V
传感器：温湿度传感器（DHT11）、土壤湿度传感器（Capacitive Soil Moisture Sensor V2.0.0）、光敏电阻、摄像头模块（K230）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇、USB灯、水泵、加湿器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、DHT11、Capacitive Soil Moisture Sensor V2.0.0、光敏电阻、K230、风扇、USB灯、水泵、加湿器、独立按键、ESP8266-12F

题目扩展：土壤湿度控制系统、智能花卉养殖系统

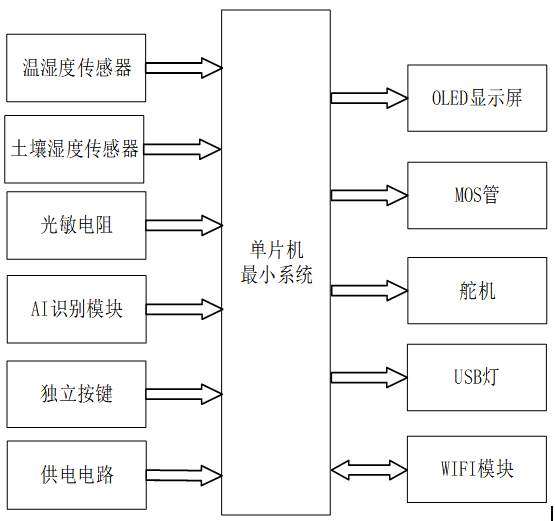

智能花盆养护系统

一、主控部分

核心：STM32F103C8T6 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分。

二、输入部分

1. 热敏电阻模块：用于监测系统运行温度
2. 霍尔传感器模块：用于检测无刷电机的实时转速
3. 独立按键模块：用于调节电机转速、设置温度阈值
4. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：用于展示电机转速、实时温度及温度阈值等数据
2. MOS 管控制电路：用于调节无刷电机的功率，实现调速及超温降功率
3. 电机驱动接口组：包含PWM接口H2、电源接口H3、电调接口H4，三者协同实现无刷电机的驱动与调速
