设计编号：T0922605M
仿真视频演示：
软件安装：
资料预览

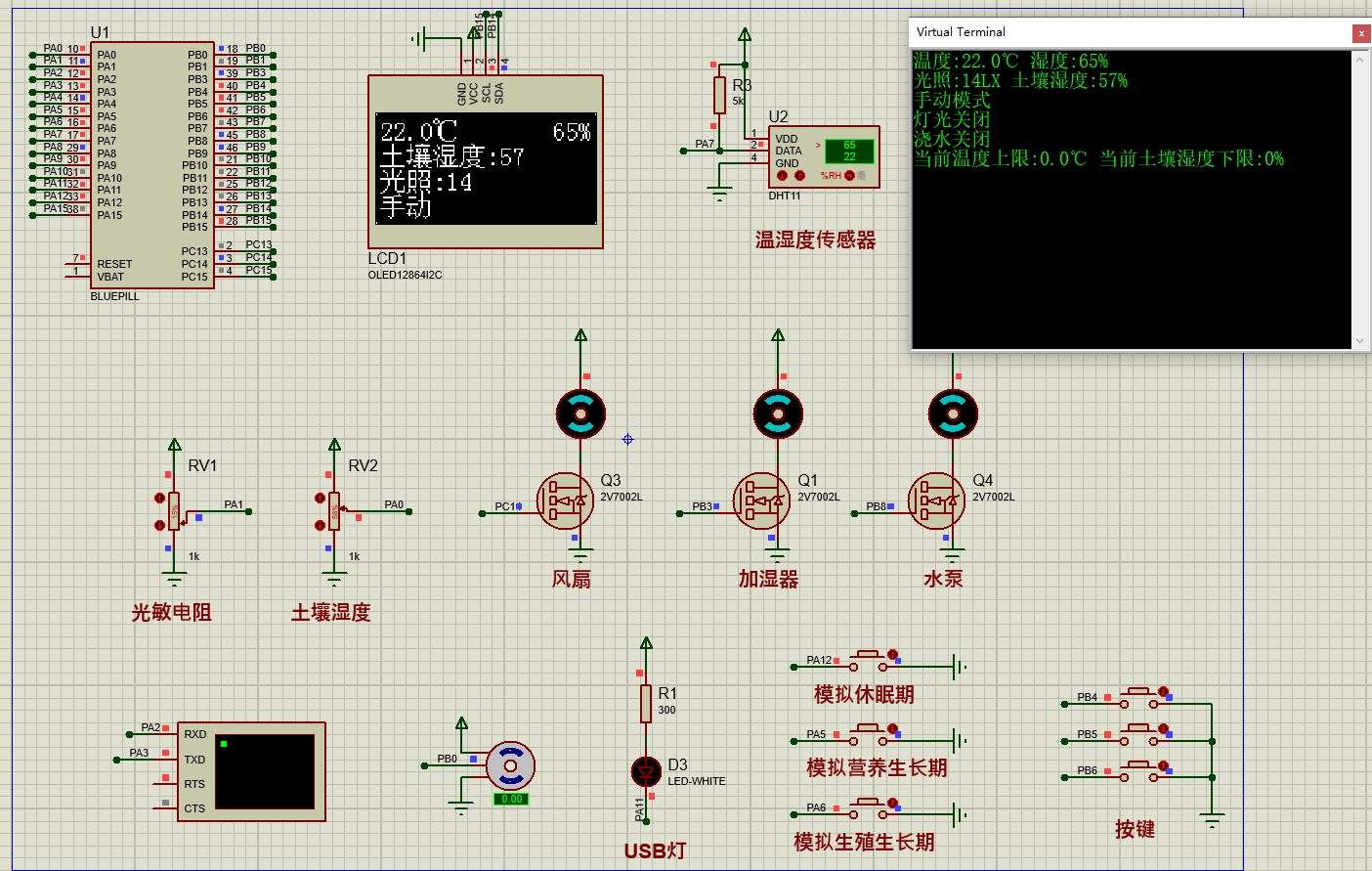

效果图：

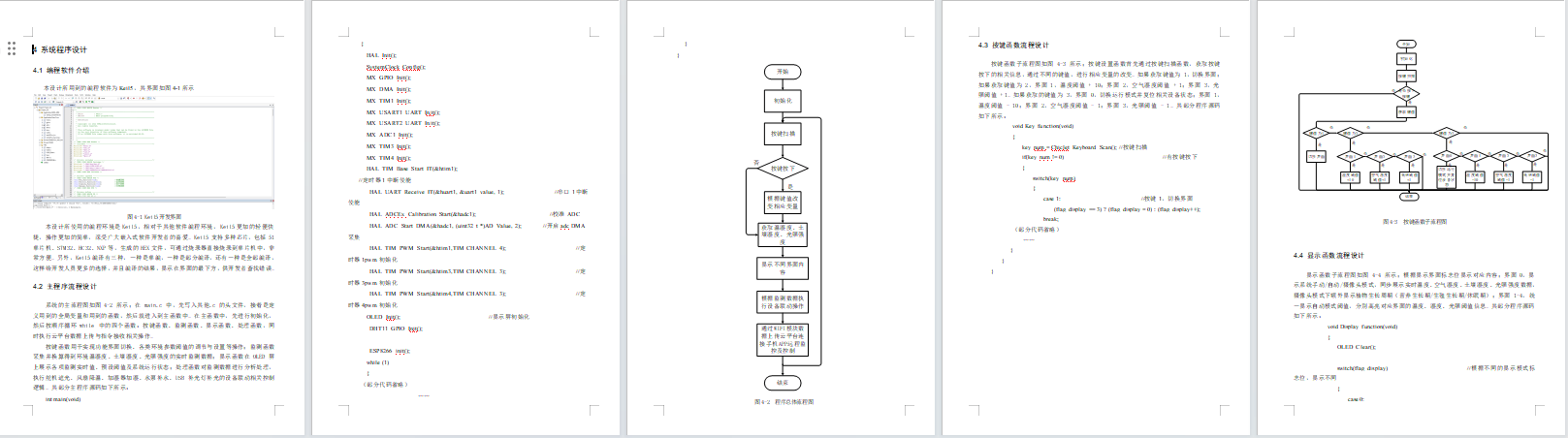

总体资料：

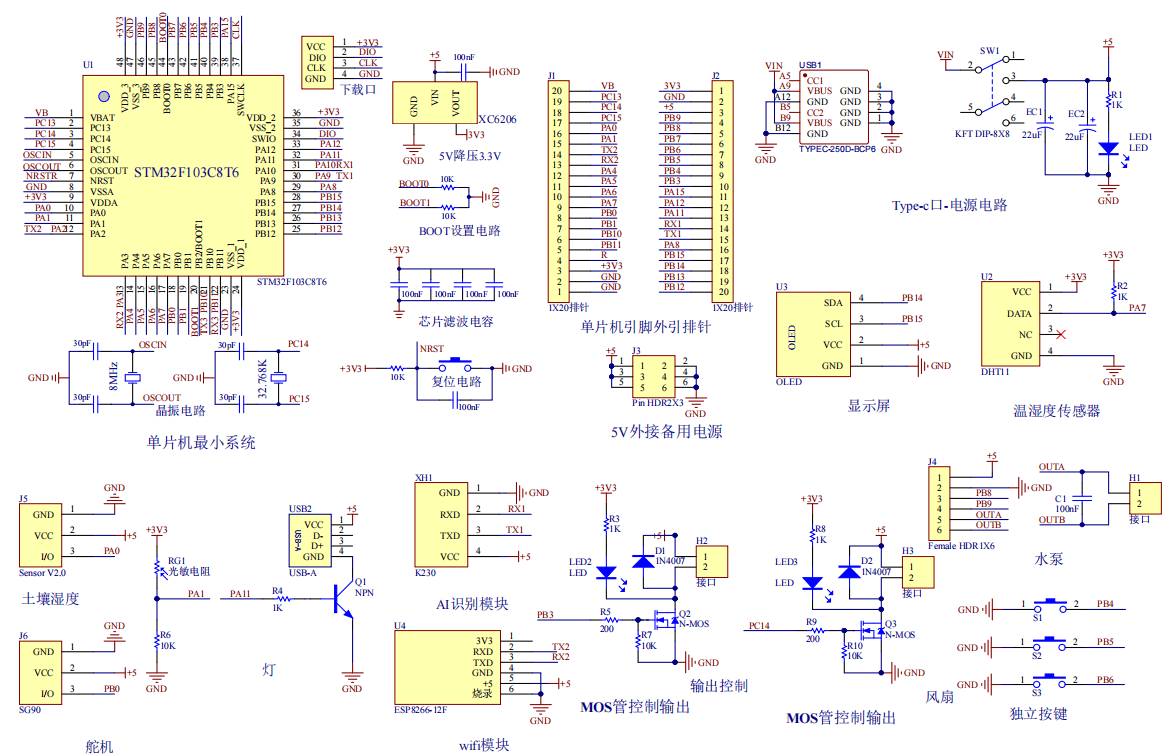

原理图：

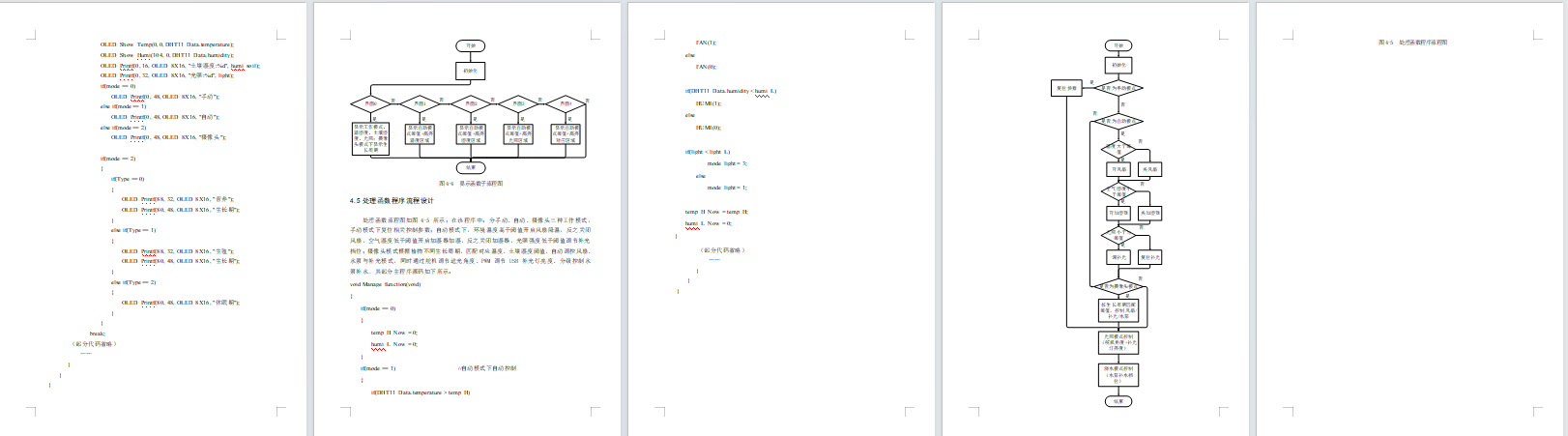

软件设计流程：

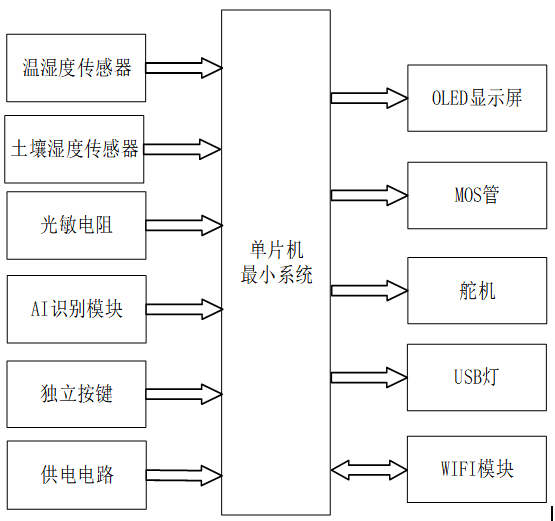

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他模块一起组成基于 STM32 的智能花盆养护系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是温湿度传感器，用于检测环境温湿度；第二部分是土壤湿度传感器，用于采集花盆土壤湿度；第三部分是光敏电阻，用于检测环境光照强度；第四部分是 AI 识别模块（摄像头），用于识别植物生长周期；第五部分是独立按键，用于功能切换、参数设置等操作；第六部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于展示温湿度、土壤湿度、光照强度、植物生长周期等信息；第二部分是 MOS 管控制输出，驱动风扇、加湿器、水泵运行以实现降温、加湿、补水功能；第三部分是舵机，模拟遮阳帘实现遮光调节；第四部分是USB灯，用于环境补光；第五部分是 WIFI 模块，实现数据上传云平台及远程控制。

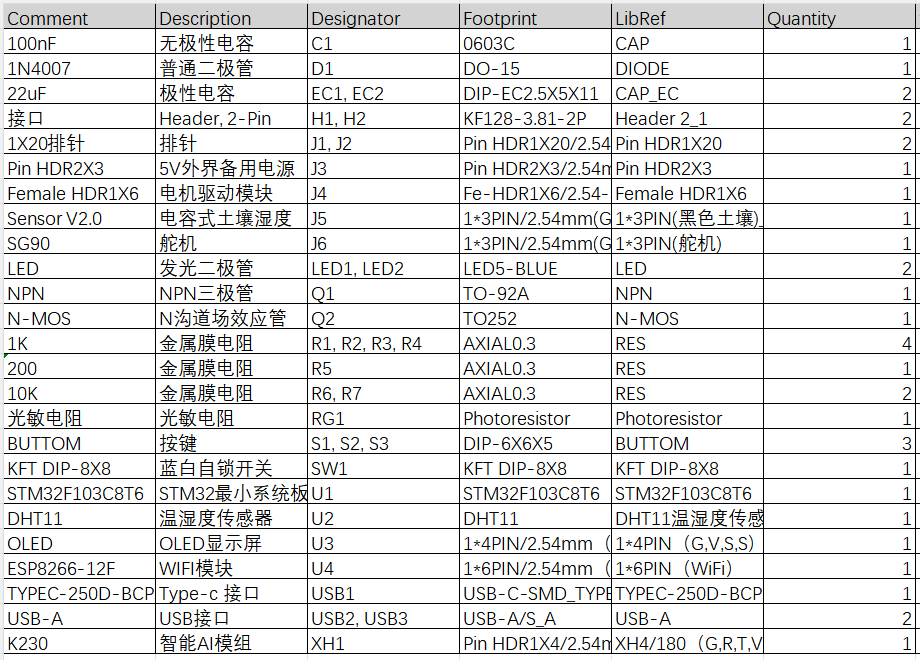

硬件清单：
