编号：

T0942605M

设计简介：

本设计是基于STM32的河道监测系统，主要实现以下功能：

1.可通过水位传感器监测当前水位
2.可通过水流量传感器监测当前水流量
3.可通过PH传感器检测当前PH值
4.可通过TDS传感器检测当前溶解性氧气值
5.可通过浊度传感器监测浊度值
6.按键可调节阈值
7.阈值超标报警，并亮起相应的灯光
8.可通过WIFI模块连接云平台

电源： 5V
传感器：水位传感器（HB-023）、水流量传感器（WaterFlow Sensor）、PH传感器（ph0-14）、浊度传感器、TDS传感器（TDS Meter V1.0）
显示屏：1.44寸TFT(ST7732)
单片机：STM32F103C8T6
执行器：发光二极管、有源蜂鸣器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、HB-023、WaterFlow Sensor、ph0-14、浊度传感器、TDS Meter V1.0、发光二极管、有源蜂鸣器、ESP8266-12F

题目扩展：水质监测系统、井下环境监测系统

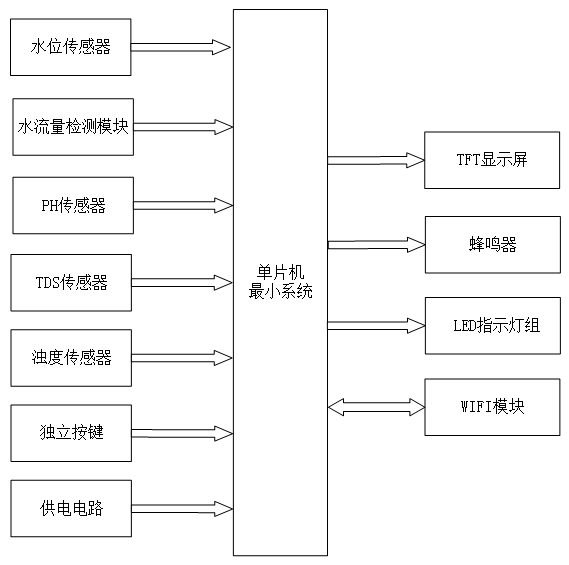

基于单片机的河道监测系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分。

二、输入部分

1. 水位传感器模块：用于监测当前河道水位
2. 水流量检测模块：用于监测当前河道水流量
3. PH 传感器模块：用于检测当前水体的PH值
4. TDS 传感器模块：用于检测当前水体的溶解性氧气值
5. 浊度传感器模块：用于监测水体的浊度值
6. 独立按键模块：用于调节各项监测数据的阈值
7. 供电电路：给整个系统供电

三、输出部分

1. TFT 显示屏：显示水位、水流量、PH 值、溶解性氧气值、浊度值及各项阈值
2. 蜂鸣器模块：当监测数据超出设定阈值时进行报警
3. LED 指示灯组：对应不同监测项阈值超标时亮起相应灯光
4. WIFI 模块：将监测数据上传至云平台，实现远程数据查看与管理
