设计编号：T0942605M
仿真视频演示：
软件安装：
资料预览

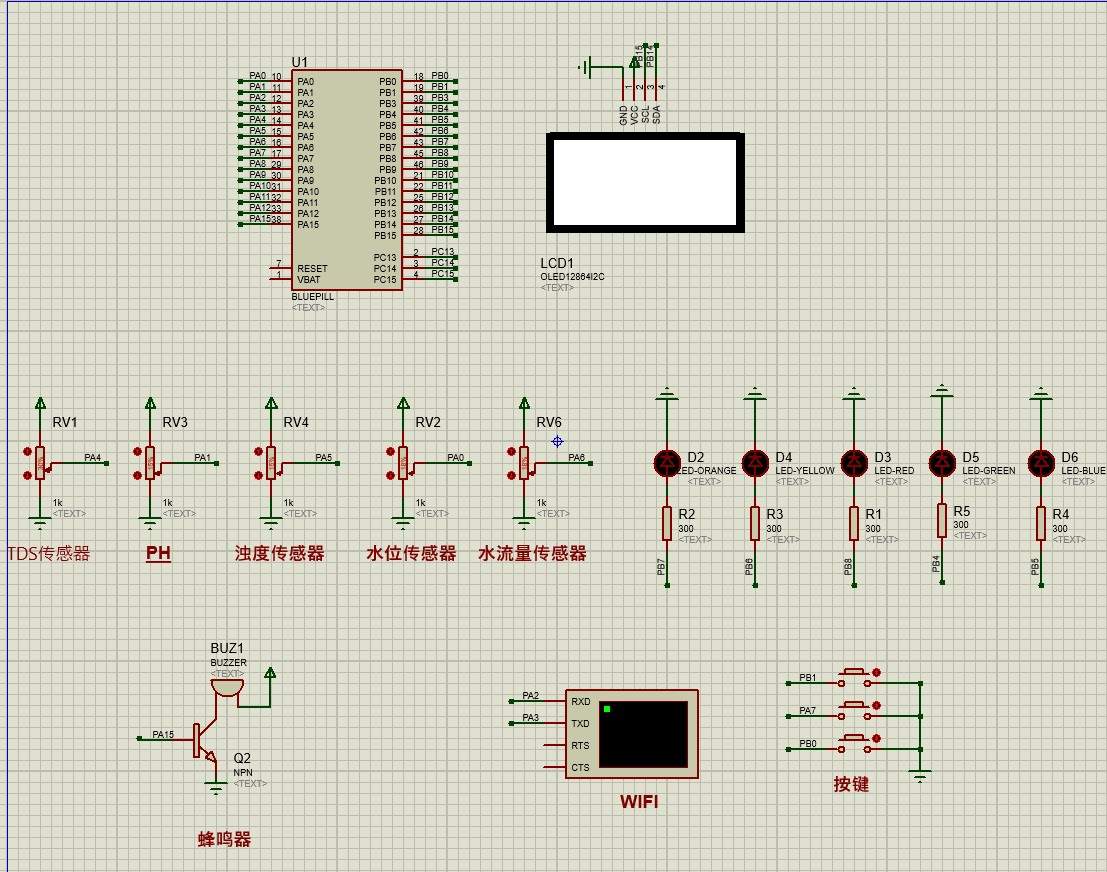

效果图：

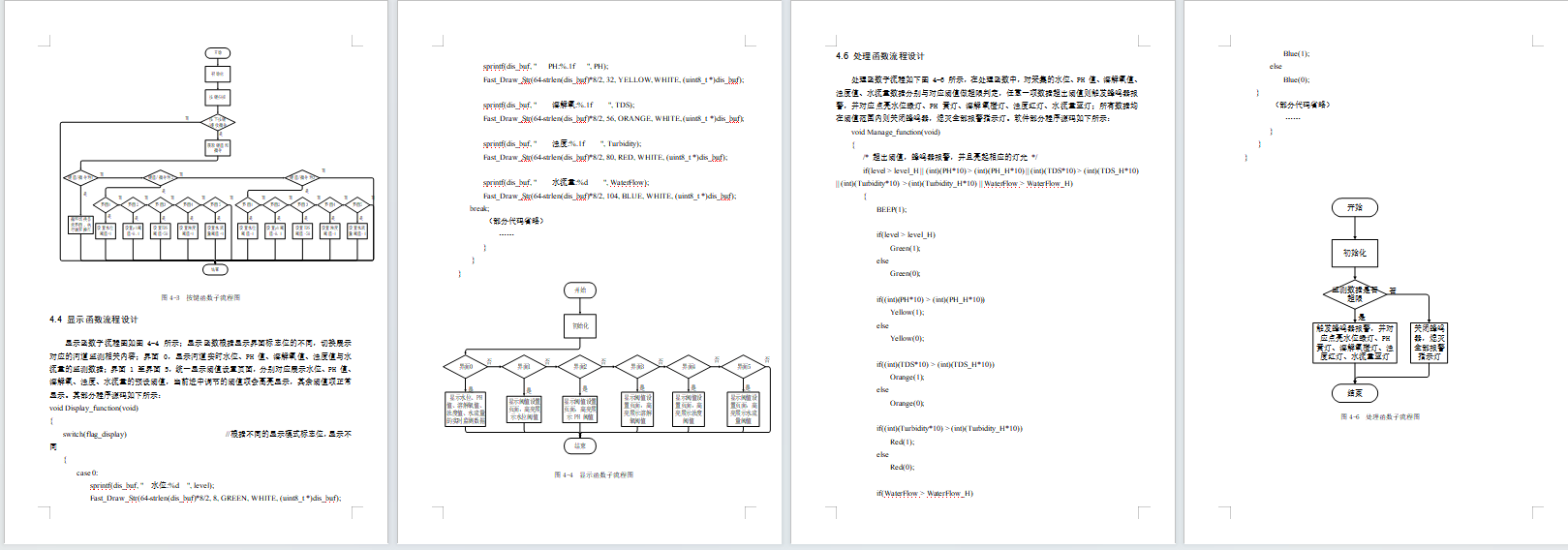

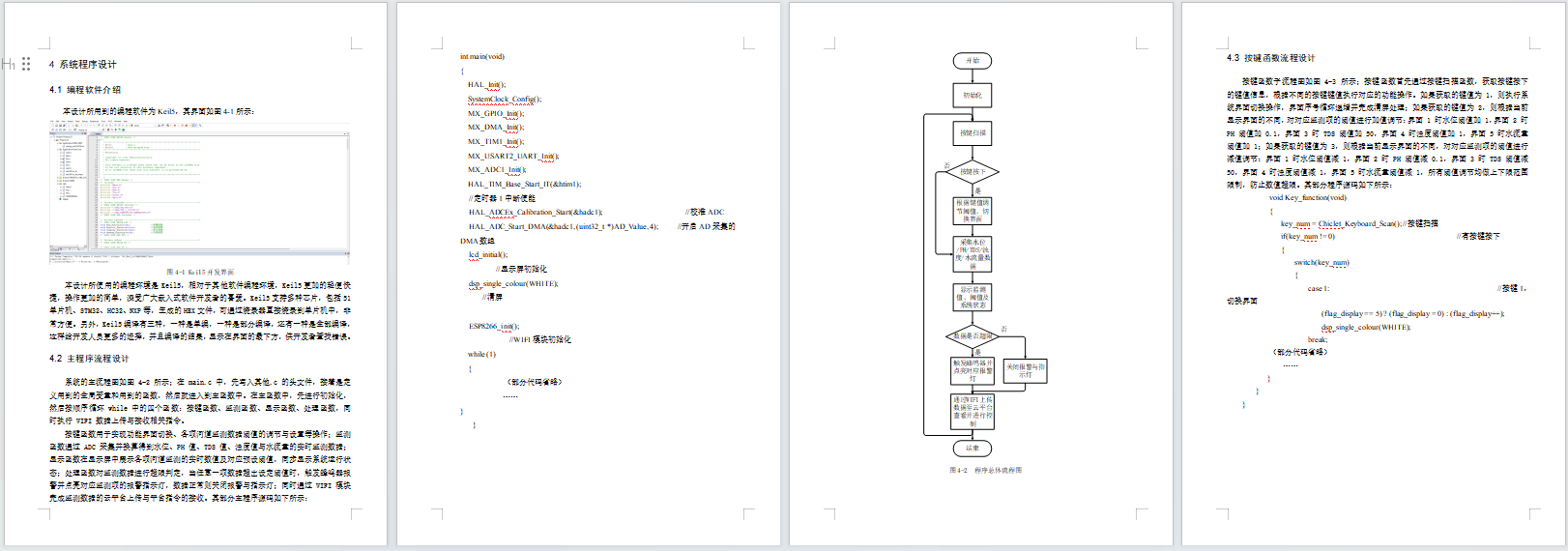

总体资料：

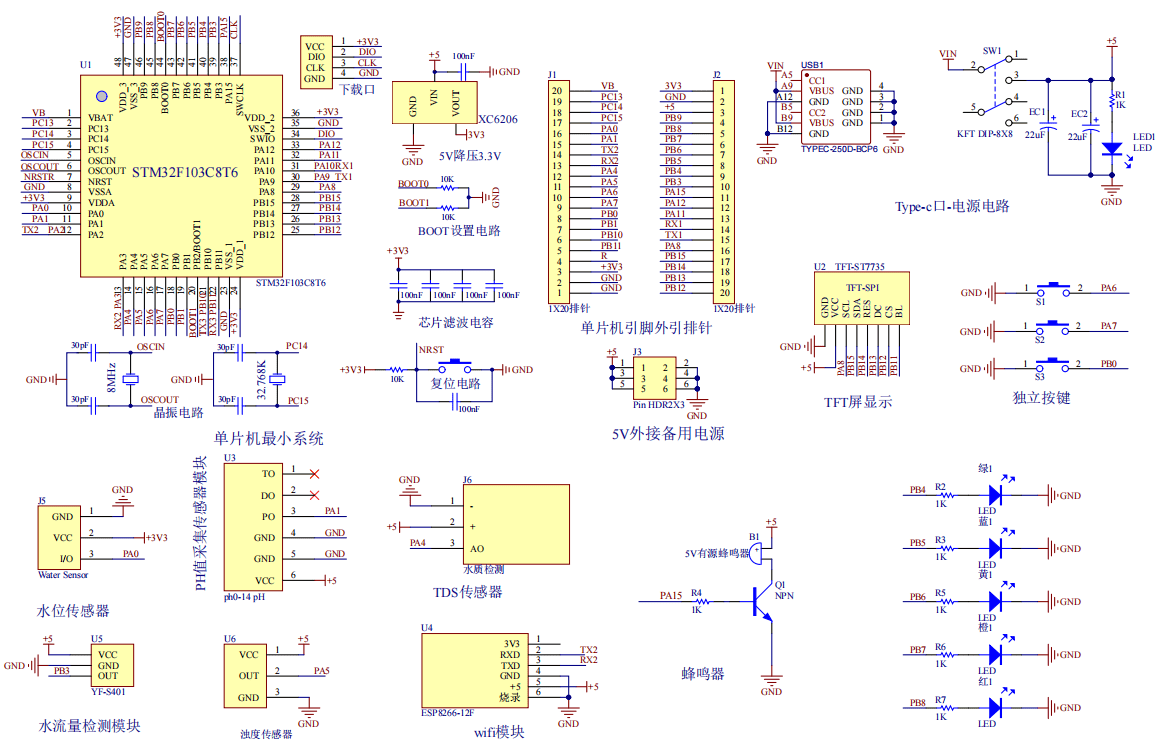

原理图：
软件设计流程：

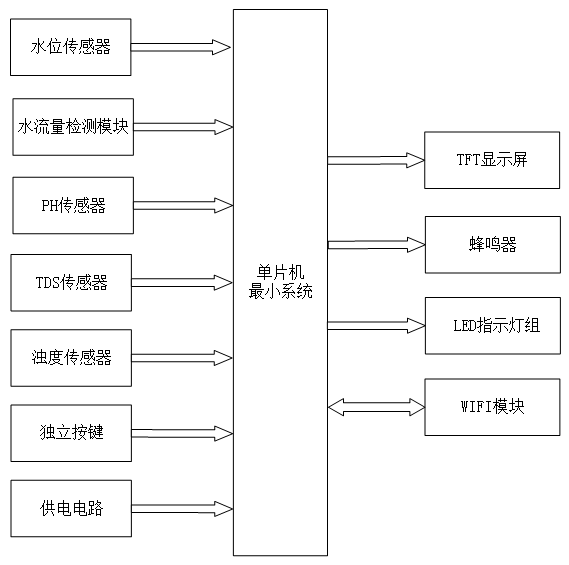

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的河道监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是水位传感器，通过该传感器监测当前河道水位；第二部分是水流量检测模块，用于监测当前水流量；第三部分是 PH 传感器，用于检测当前水体的 PH 值；第四部分是 TDS 传感器，用于检测当前水体的溶解性氧气值；第五部分是浊度传感器，用于监测水体的浊度值；第六部分是独立按键，用于调节各项监测数据的阈值；第七部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 TFT 显示屏，显示水位、水流量、PH 值、溶解性氧气值、浊度值及各项阈值；第二部分是蜂鸣器，当监测数据超出设定阈值时进行报警；第三部分是 LED 指示灯组，对应不同监测项阈值超标时亮起相应灯光；第四部分是 WIFI 模块，通过该模块将监测数据上传至云平台。

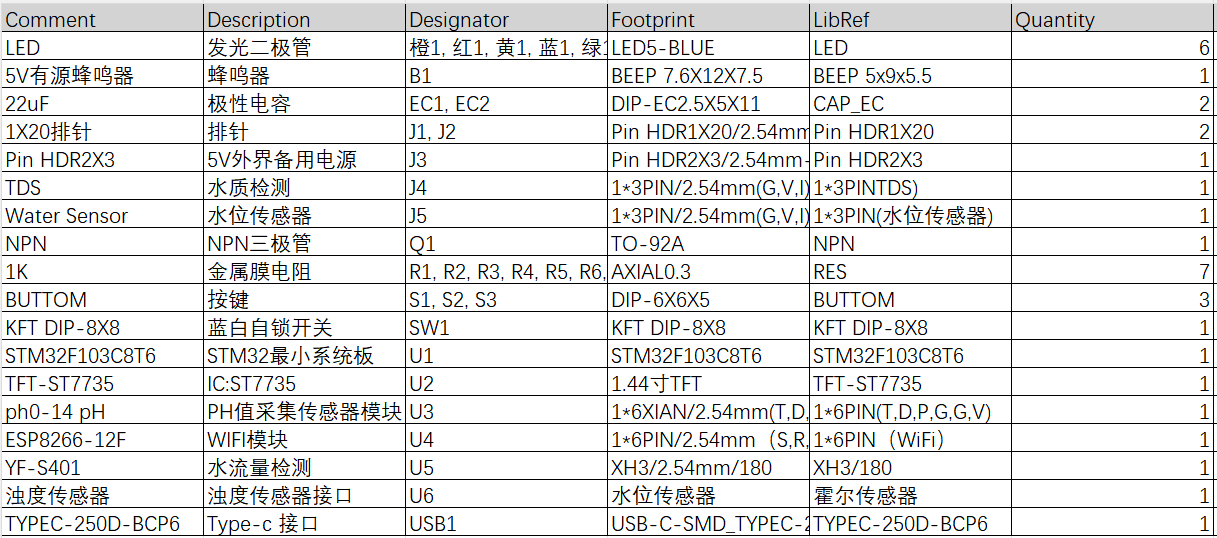

硬件清单：
