编号：

T1042602M

设计简介：

本设计是基于单片机的河道防汛监测系统设计，主要实现以下功能：

1.通过水位传感器检测水位，通过阈值对比，当水位超过警戒值时自动触发声光、远程等预警，同时水位过高，自动抽水。
2.通过红外传感器检测开关量信号检测，控制闸门。
3.通过浑浊度传感器实时检测水体反映水体浑浊程度。
4.通过流速传感器监测流速变化，流速突然增大通常预示上游有洪水下泄，流速异常减小可能与河道堵塞，进行声光报警。
5.通过OLED实时展示水位、流速、浑浊度等监测数据及设备工作状态。
6.通过灯光、蜂鸣器发出本地告警。
8.通过ESP8266 WiPi模块实现单片机与手机 APP的无线通信。

电源： 5v
传感器：水位传感器、TDS传感器、水流量传感器、红外对管
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵，步进电机、蜂鸣器
通讯：WIFI模块（ESP8266）
人机交互：独立按键

标签：STM32、OLED12864、水位传感器、TDS传感器、水流量传感器、红外对管、ESP8266

题目扩展：基于STM32的防汛监测系统设计、基于单片机的河道监测系统设计

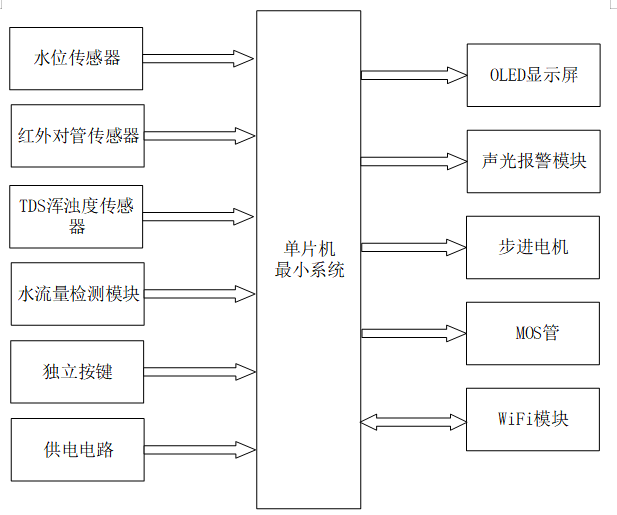

基于单片机的河道防汛监测系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分的监测数据，经内部处理后控制输出部分执行相应操作。

二、输入部分

1. 水位传感器模块：用于检测河道实时水位
2. 红外对管传感器模块：用于输出开关量信号，辅助闸门动作触发
3. TDS浑浊度传感器模块：用于监测水体浑浊程度
4. 水流量检测模块：用于获取河道水流速数据
5. 独立按键模块：用于功能操作与参数设置
6. 供电电路：给整个系统稳定供电

三、输出部分

1. OLED 显示屏：实时展示水位、流速、浑浊度等监测数据及设备工作状态
2. 声光报警模块：当监测数据超出警戒阈值时触发本地灯光与蜂鸣器告警
3. 步进电机控制模块：根据红外信号控制闸门的开关动作
4. MOS 管控制输出模块：驱动水泵，水位超警戒值时自动启动抽水
5. WiFi 模块：实现监测数据向手机 APP 的无线传输
