设计编号：T1042602M

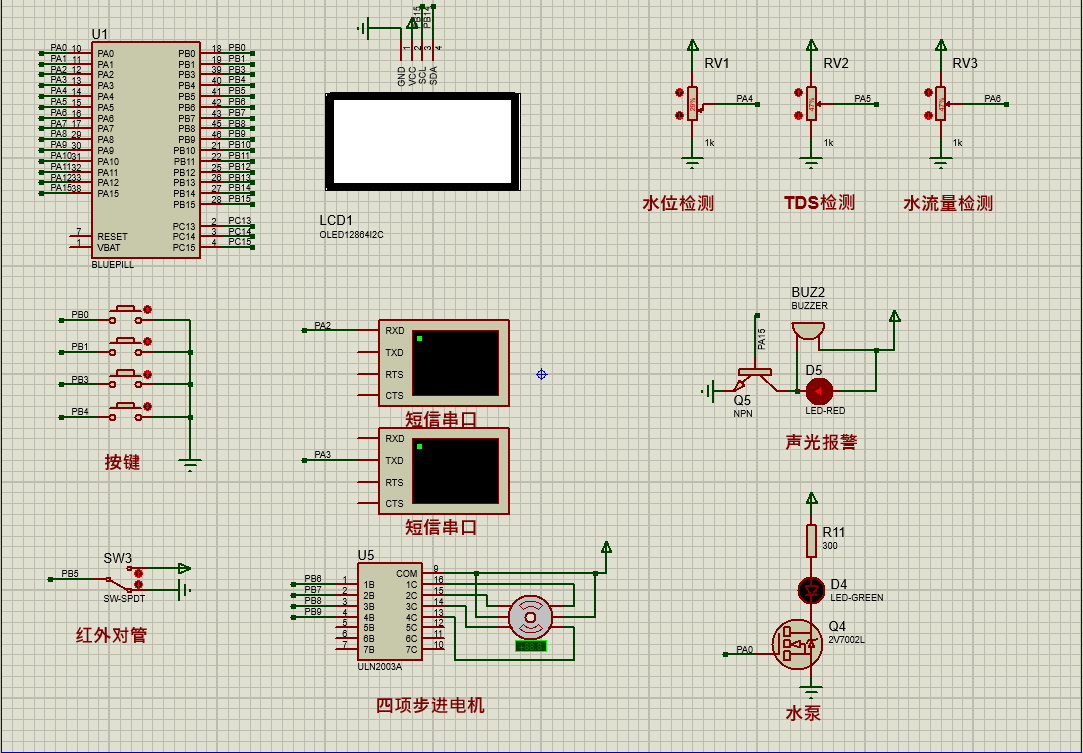

仿真视频演示：
软件安装：
资料预览
效果图：

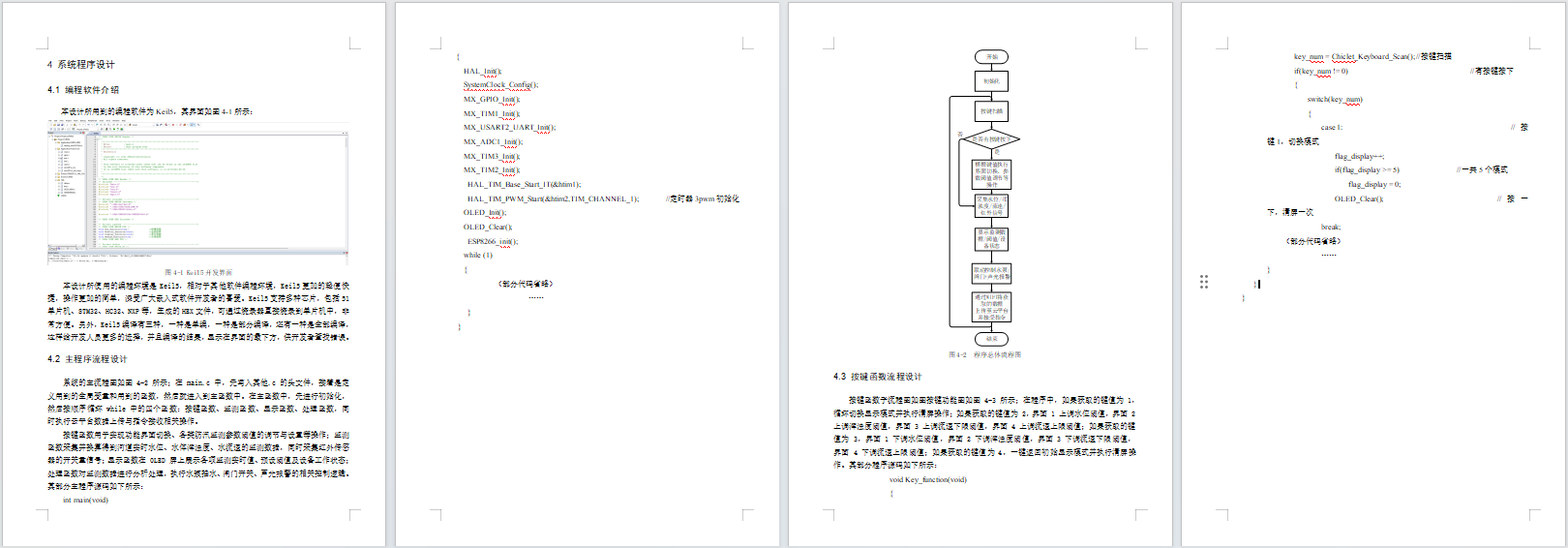

总体资料：

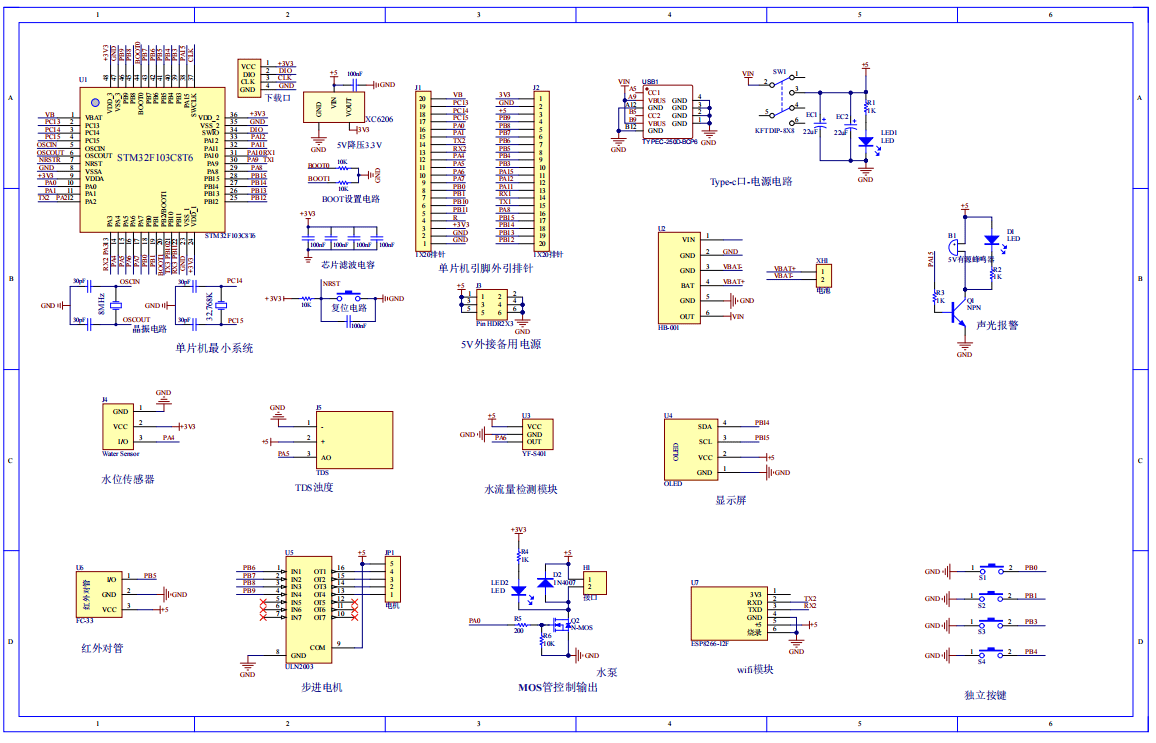

原理图：

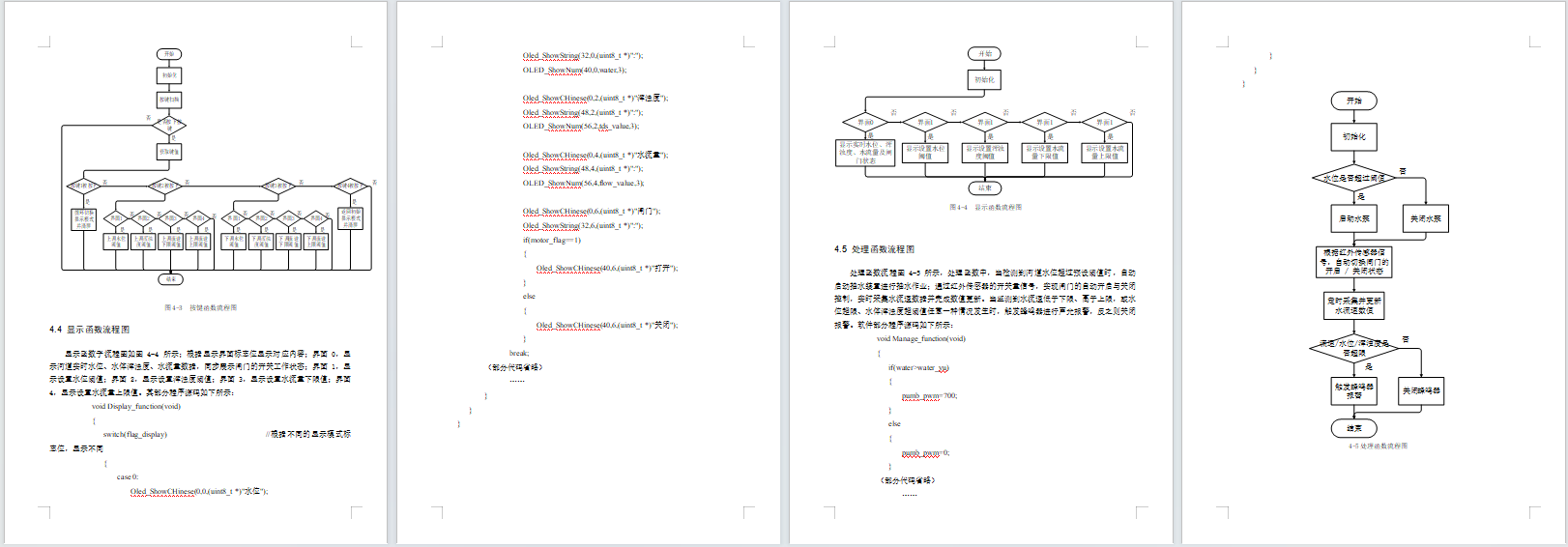

软件设计流程：

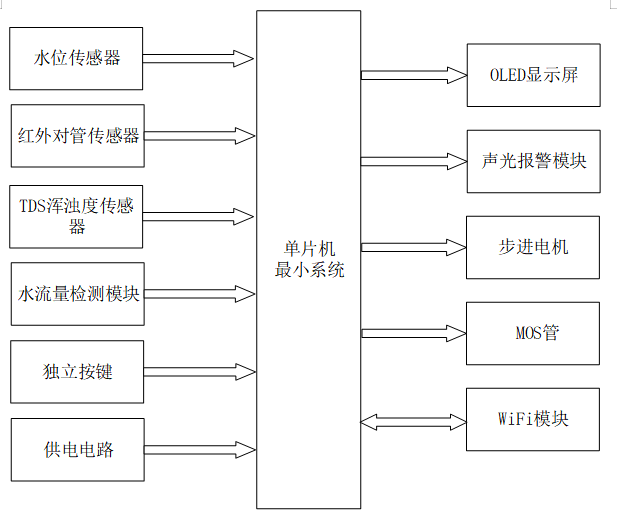

系统框图：
本设计以 STM32 单片机为核心控制器，结合各类功能模块组成基于单片机的河道防汛监测系统设计，包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，主要作用是获取输入部分的监测数据，经内部处理后控制输出部分执行相应操作。
输入由六部分组成，第一部分是水位传感器，用于检测河道实时水位；第二部分是红外对管传感器，用于输出开关量信号；第三部分是 TDS 浑浊度传感器，用于监测水体浑浊程度；第四部分是水流量检测模块，用于获取河道水流速数据；第五部分是独立按键，用于功能操作与参数设置；第六部分是供电电路，通过给整个系统进行供电。
输出由五部分组成，第一部分是 OLED 显示屏，实时展示水位、流速、浑浊度等监测数据及设备工作状态；第二部分是声光报警模块，当监测数据超出警戒阈值时触发本地灯光与蜂鸣器告警；第三部分是步进电机，根据红外信号控制闸门的开关动作；第四部分是 MOS 管控制输出的水泵，水位超警戒值时自动启动抽水；第五部分是 WiFi 模块，实现监测数据向手机 APP 的无线传输。

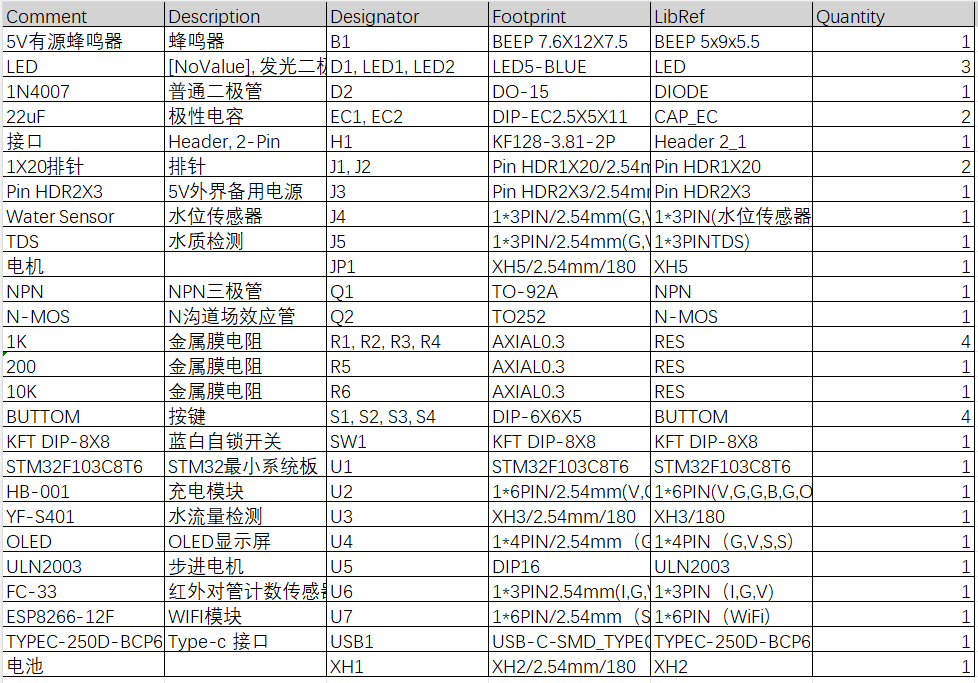

硬件清单：
