设计编号：T1112605M
实物视频演示：
软件安装：
资料预览

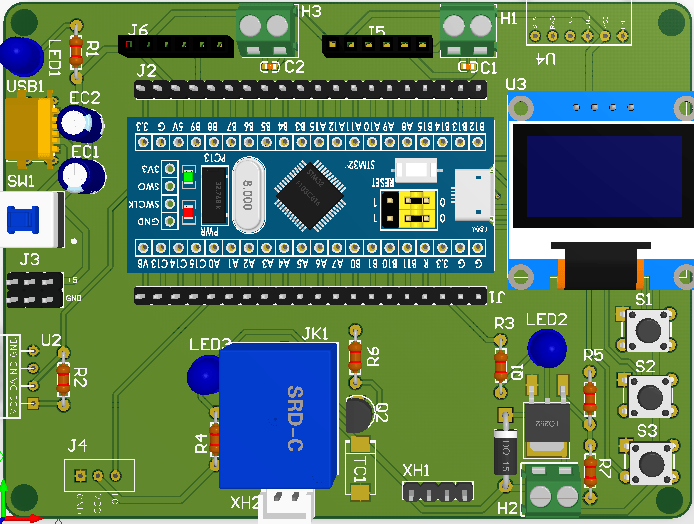

效果图：

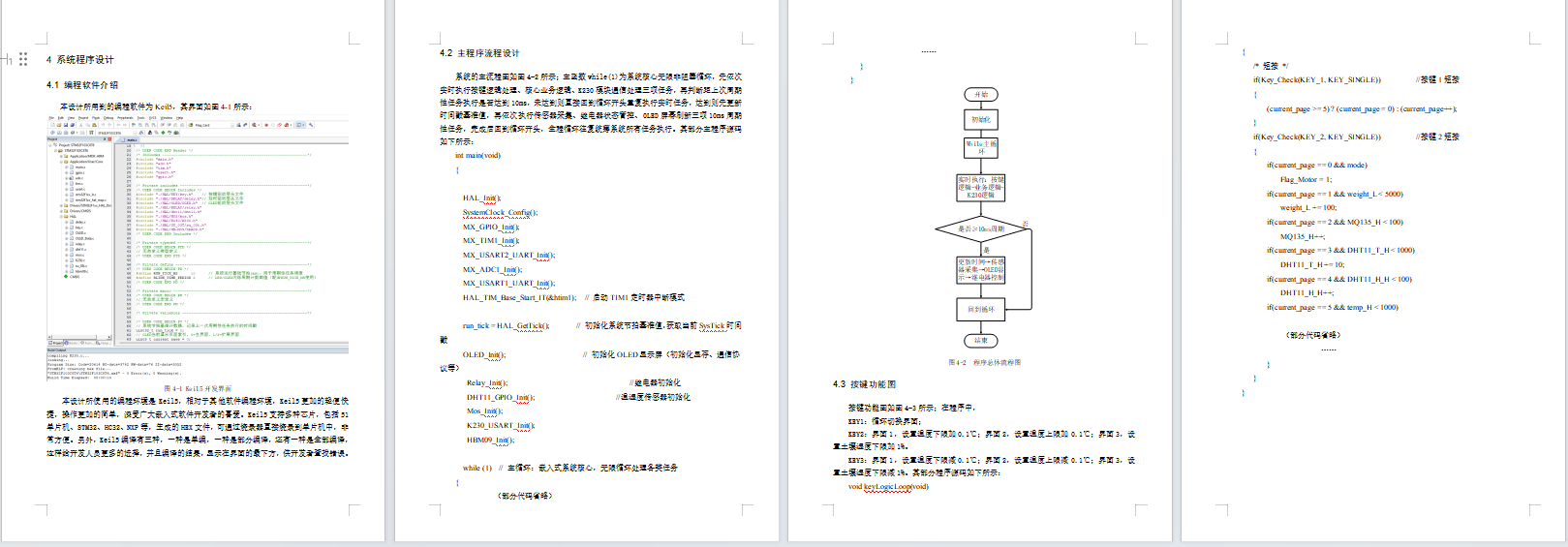

总体资料：

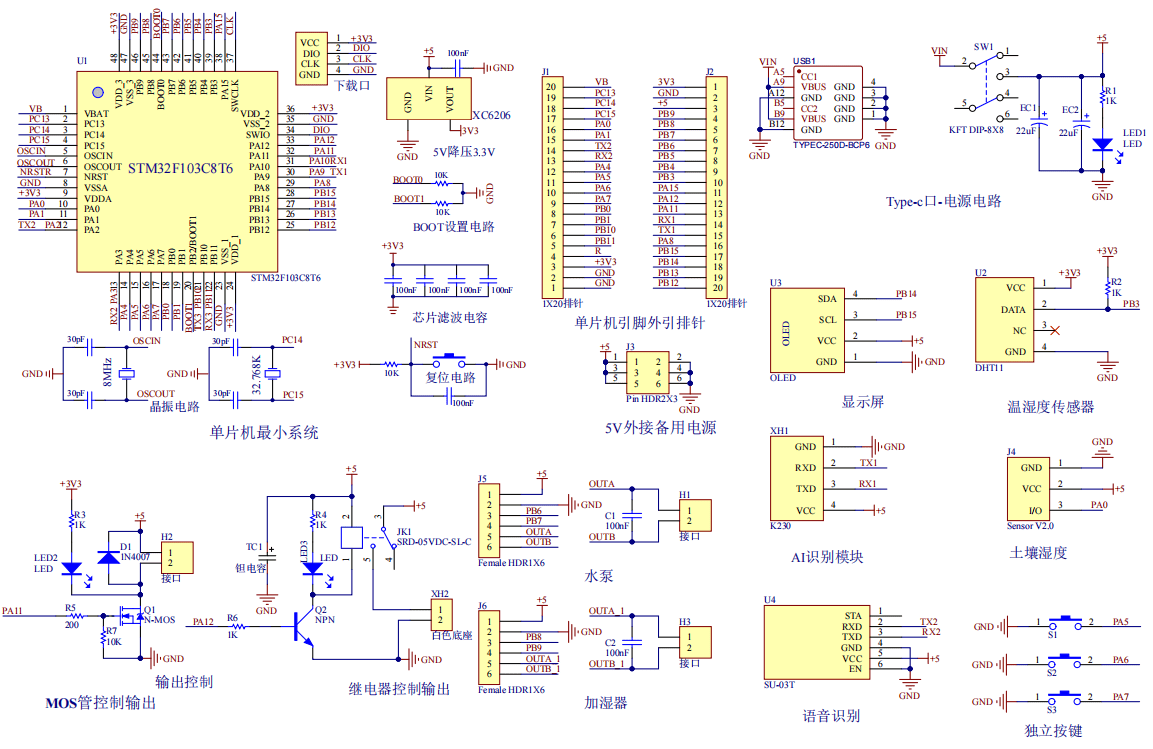

原理图：

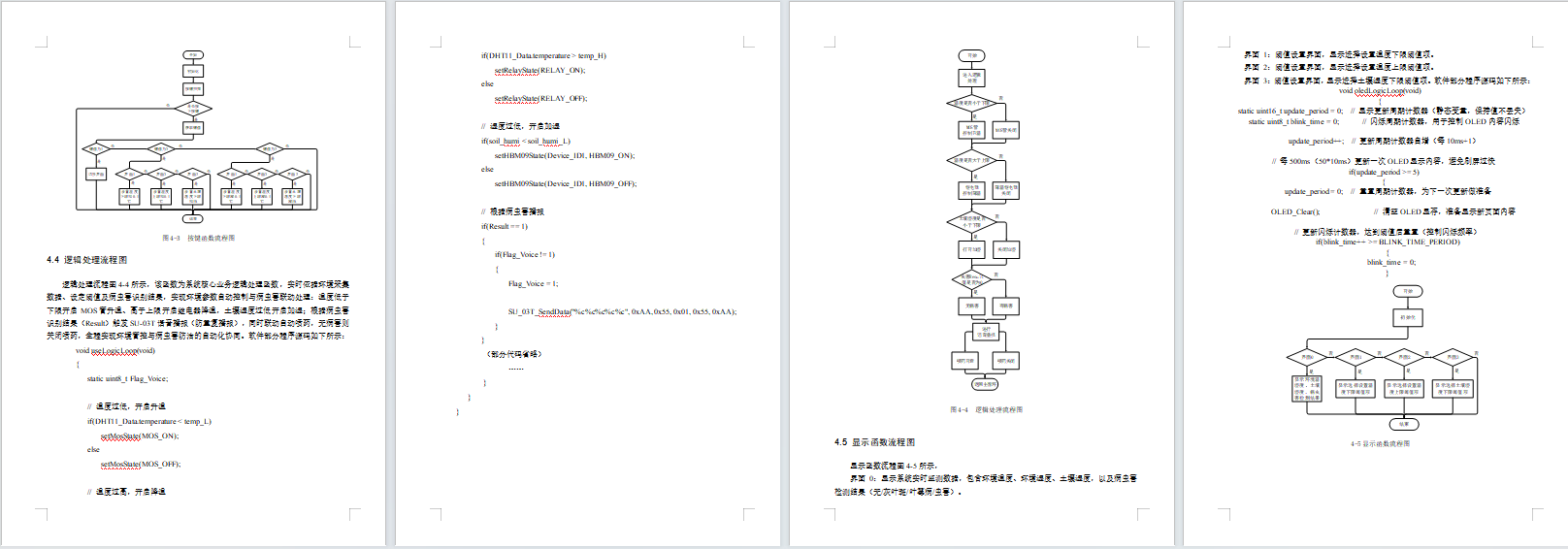

软件设计流程：

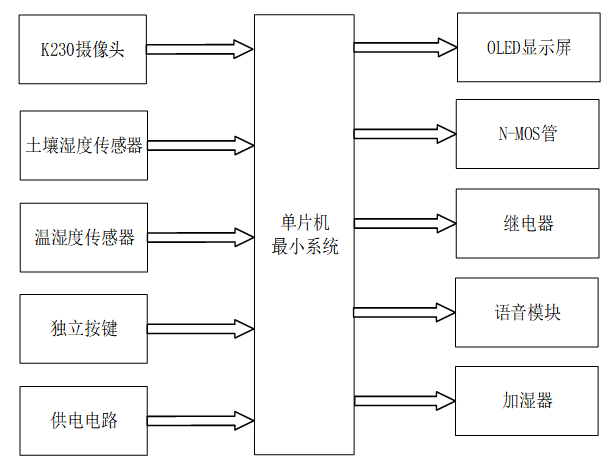

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的温室作物病虫害智能识别系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是K230摄像头，用于识别虫害；第二部分是土壤湿度传感器，用于获取土壤湿度值；第三部分是温湿度传感器，用于监测环境温湿度值；第四部分是独立按键，实现界面切换、阈值调节；第五部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是OLED显示屏，显示系统实时监测数据，包含环境温度、环境湿度、土壤湿度，以及病虫害检测结果等；第二部分是N-MOS管，用于控制加温；第三部分是继电器，分别控制降温；第四部分是语音模块，播报病虫害情况；最后一部分是加湿器，用于加湿。

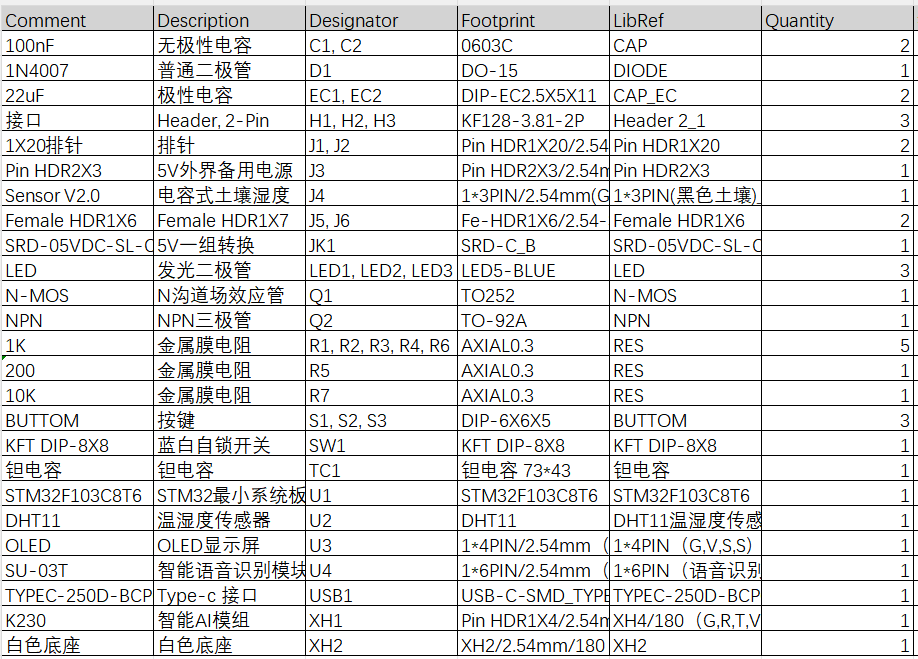

硬件清单：
