设计编号：T1122602M
实物视频演示：
软件安装：

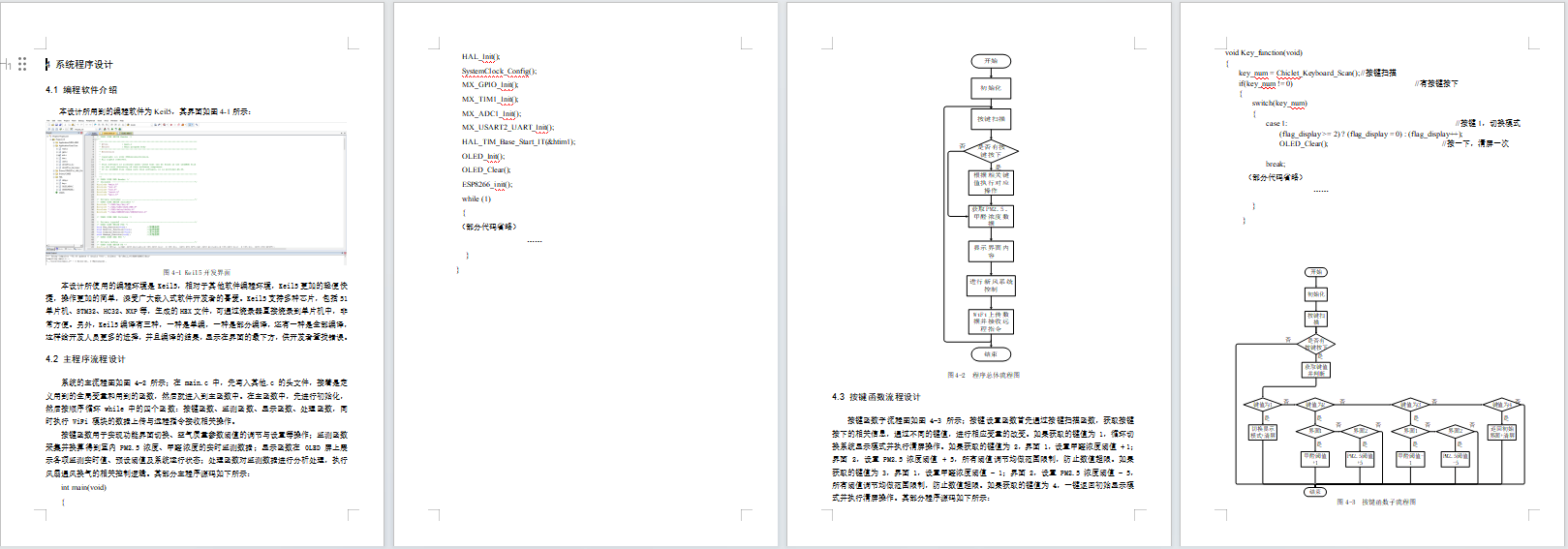

资料预览

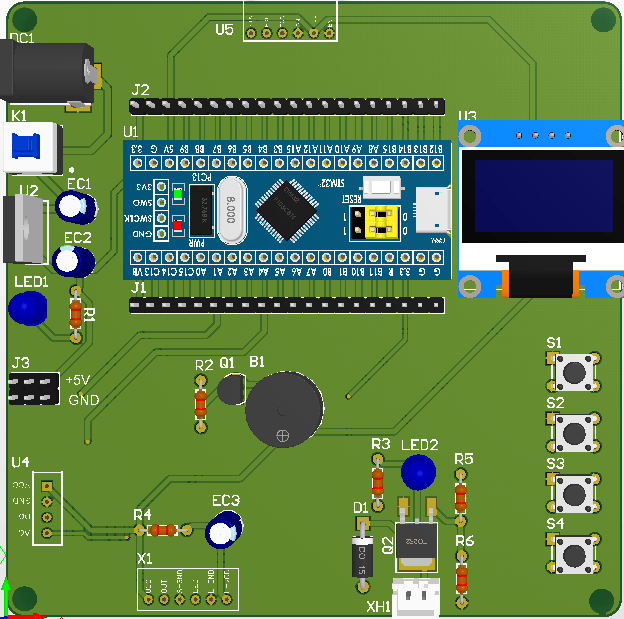

效果图：
总体资料：

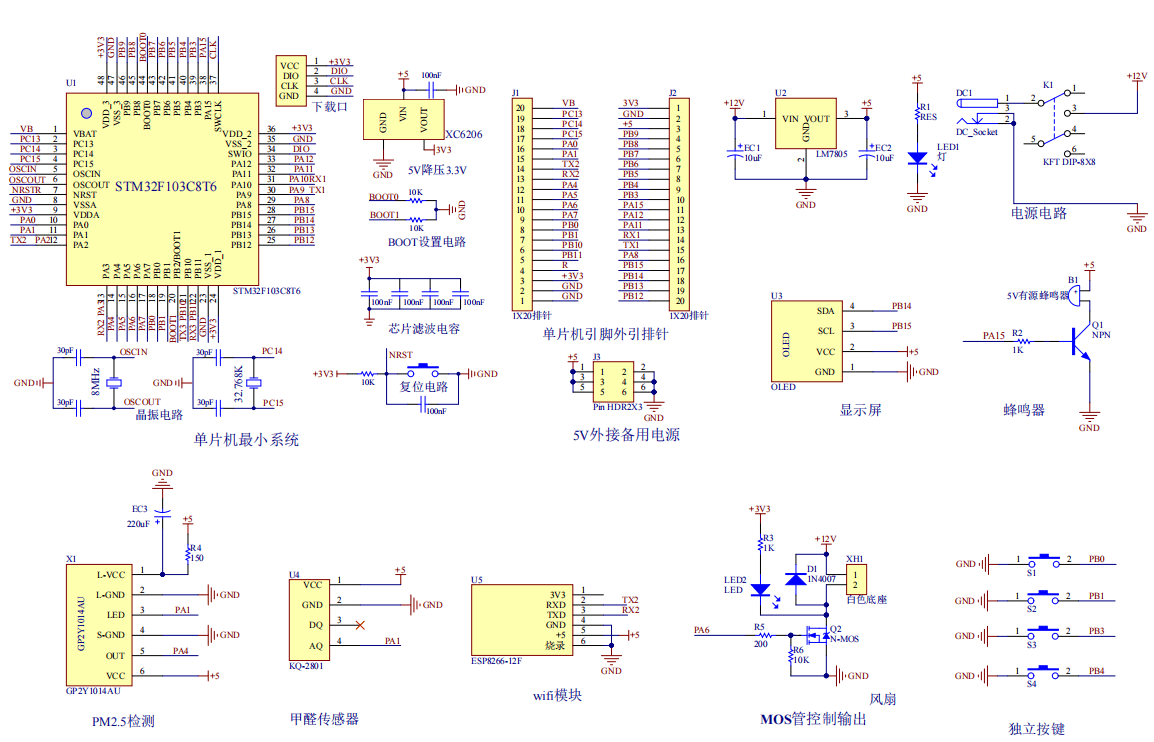

原理图：

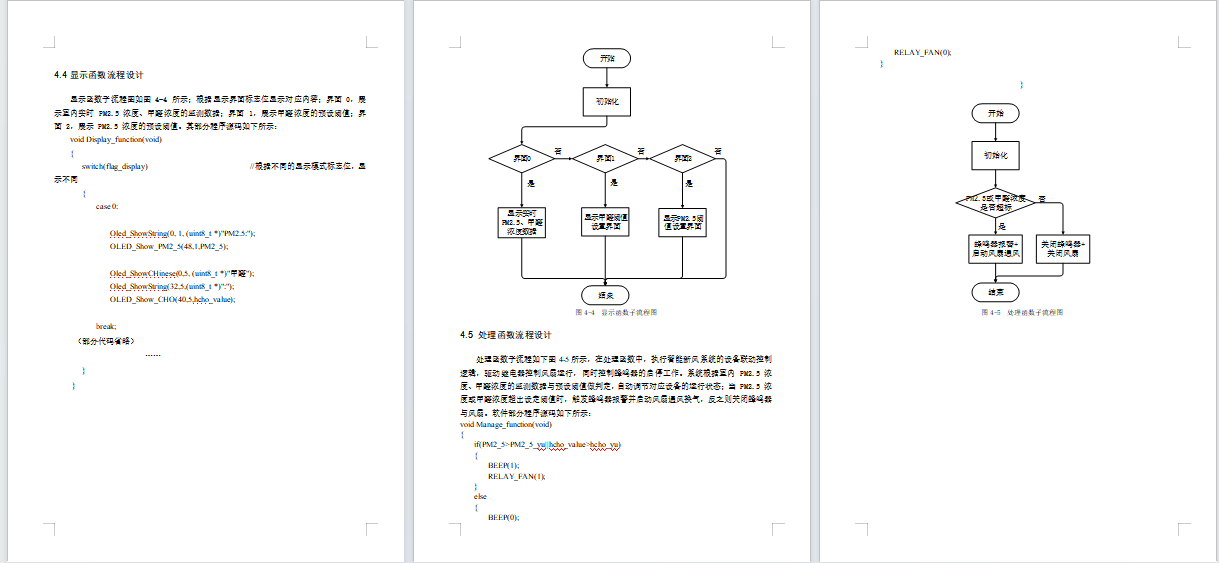

软件设计流程：

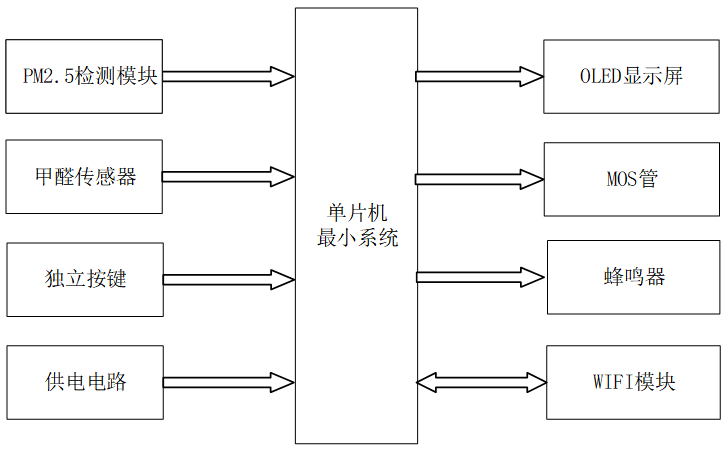

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他模块一起组成基于 STM32 的智能新风系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是 PM2.5 检测模块，用于检测室内 PM2.5 浓度；第二部分是甲醛传感器，用于检测室内甲醛浓度；第三部分是独立按键，用于功能切换、参数设置等操作；第四部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于展示实时空气质量数据、系统运行状态等信息；第二部分是蜂鸣器，用于异常状态下的报警提示；第三部分是 MOS 管控制输出，驱动风扇进行通风换气；第四部分是 WiFi 模块，实现数据的远程上传与监控，支持 MQTT 协议接入云平台。

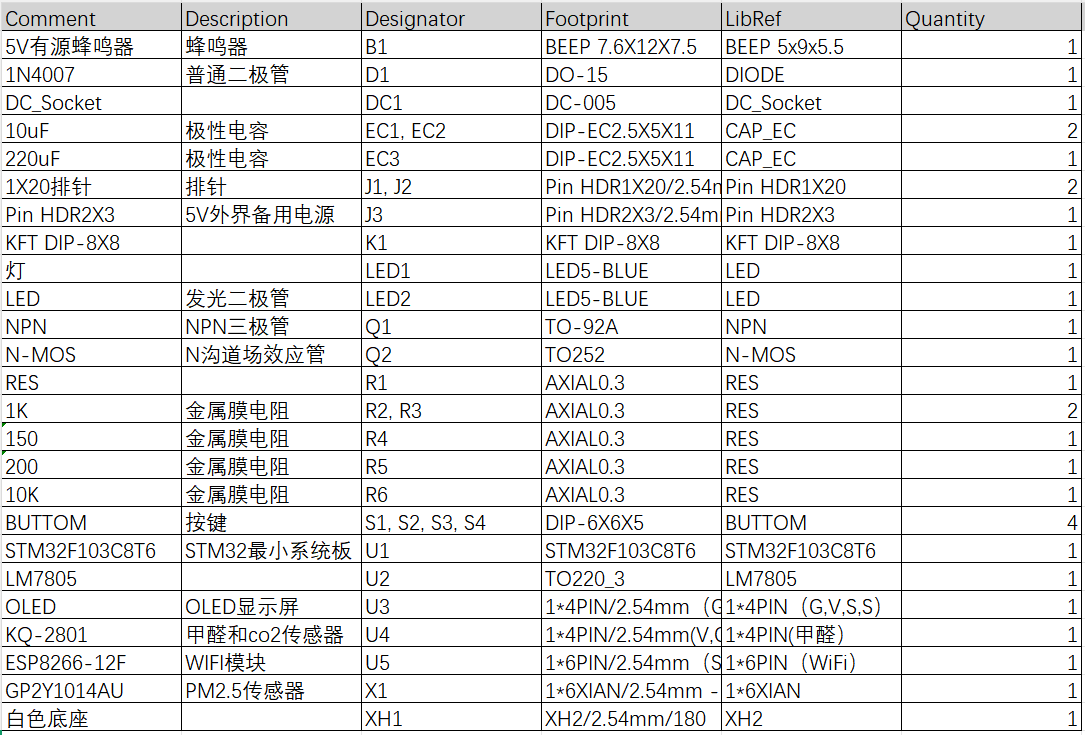

硬件清单：
