编号：

T1242602M

设计简介：

本设计是基于STM32的宠物防走失系统，主要实现以下功能：

1.通过超声波传感器实时检测宠物与主人的距离，并在超过设定阈值时立即触发声光报警，
2.通过GPS模块快速获取宠物当前经纬度，可获取地图信息；
3.通过OLED本地显示距离与经纬度、体温和心率的信息，提高现场可读性；
4.通过按键远程控制项圈灯光，兼顾夜间寻宠与距离阈值设置。
5.通过4G模块将距离、经纬度、温度、心率数据打包上传至上位机，实现宠物防走失

电源： 5V
传感器：温度传感器（DS18B20）、超声波传感器（HC-SR04），GPS(NEO-6M),心率传感器（MAX30102）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器、灯
人机交互：4G(ML307R)

标签：STM32、宠物防走丢、超声波测距、4G连接OneNet

题目扩展：宠物远程监控系统、宠物外出神器

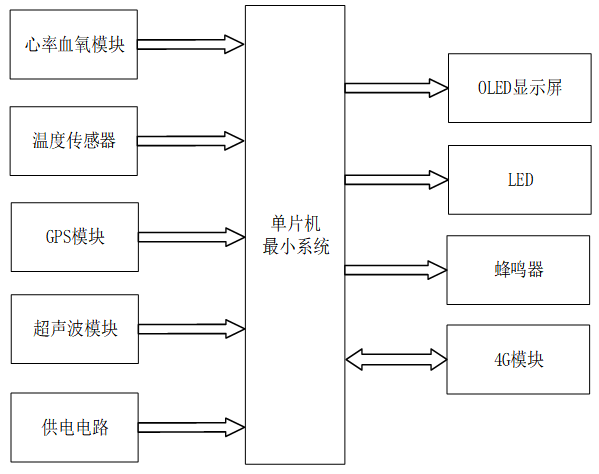

基于STM32的宠物防走失系统

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 心率血氧模块：监测宠物心率血氧值
2. 温度传感器模块：测量宠物周围环境温度
3. GPS模块：用于监测宠物的位置
4. 超声波模块：用于监测宠物距离
5. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：显示心率血氧、温度、位置、距离等信息
2. LED模块：模拟项圈灯
3. 蜂鸣器模块：宠物距离过远时进行报警
4. 4G模块：实现数据上传，可以控制LED灯
