设计编号：T1242602M

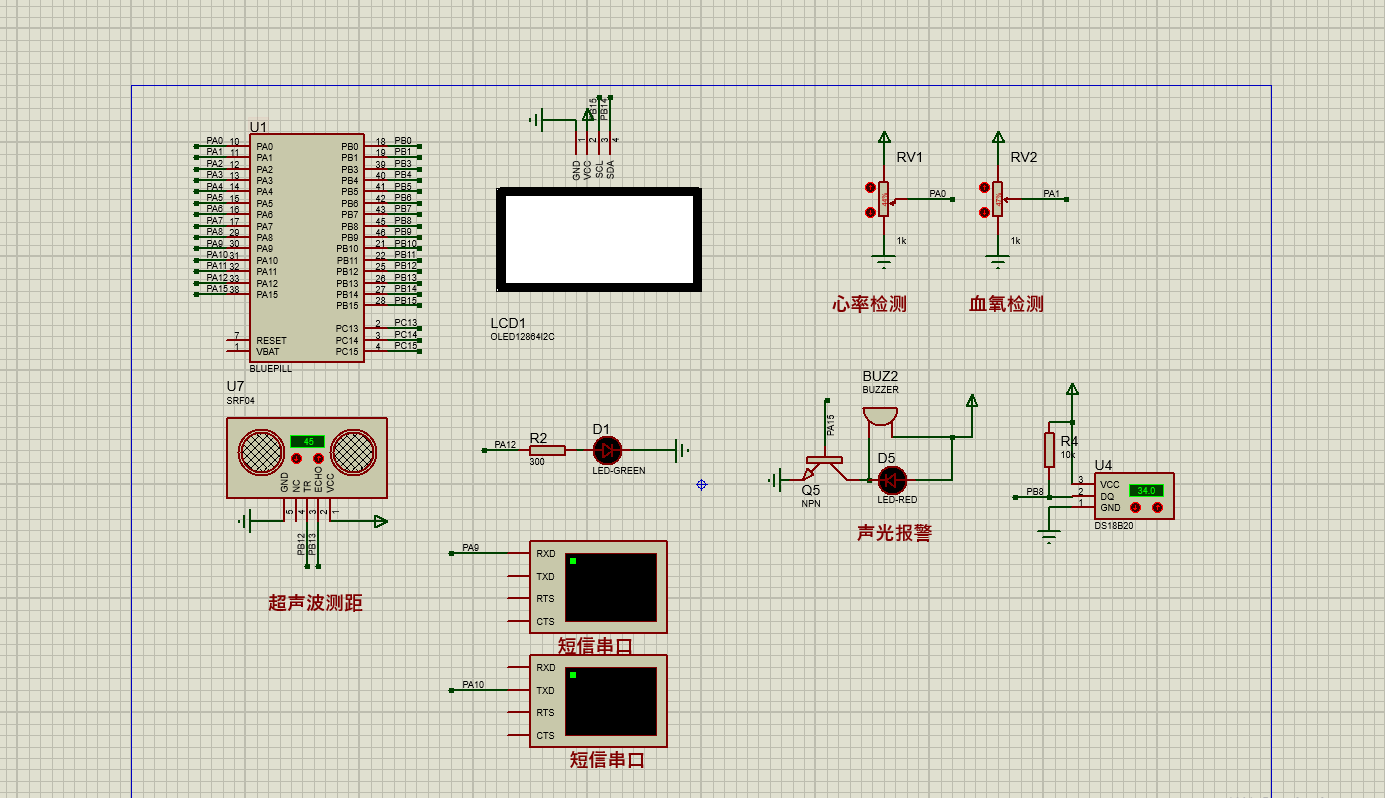

仿真视频演示：
软件安装：
资料预览
效果图：

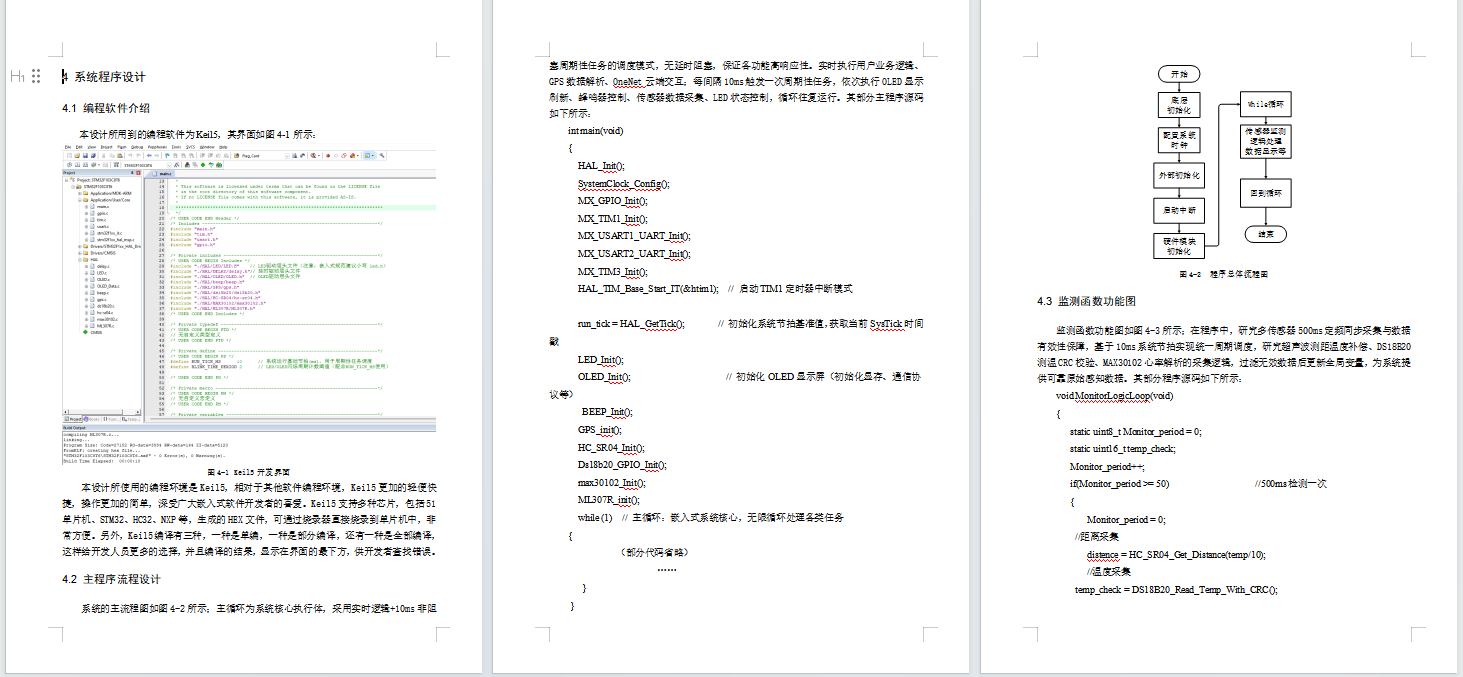

总体资料：

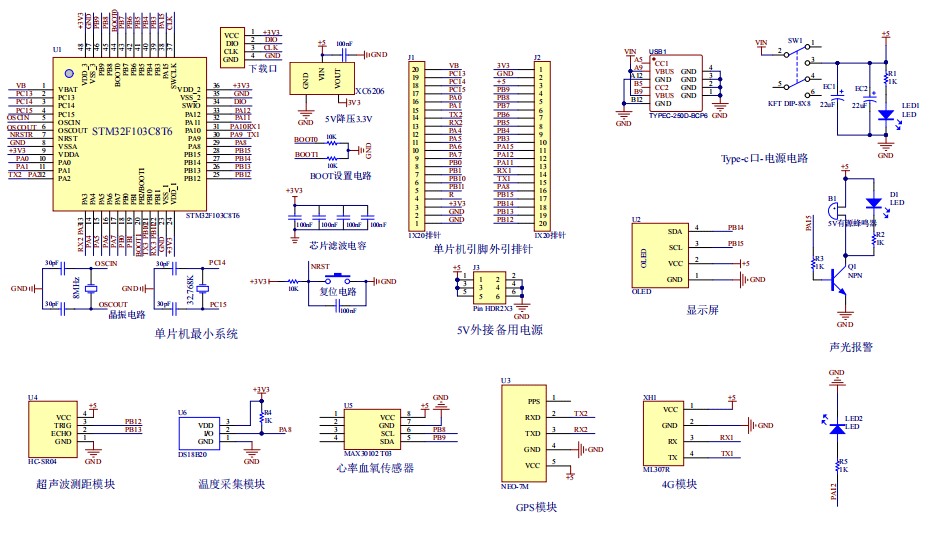

原理图：

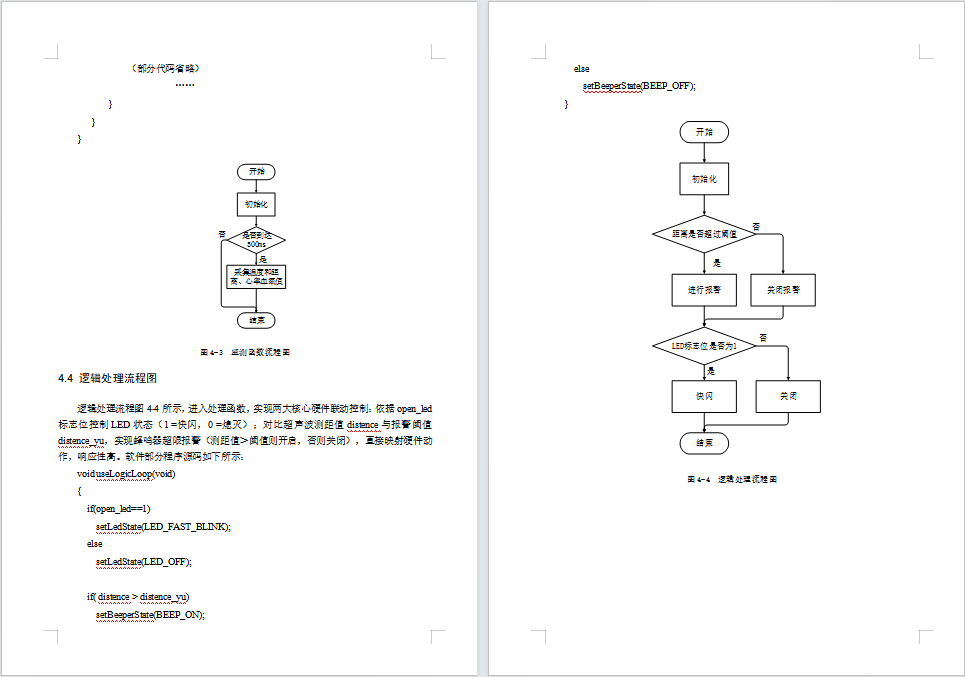

软件设计流程：

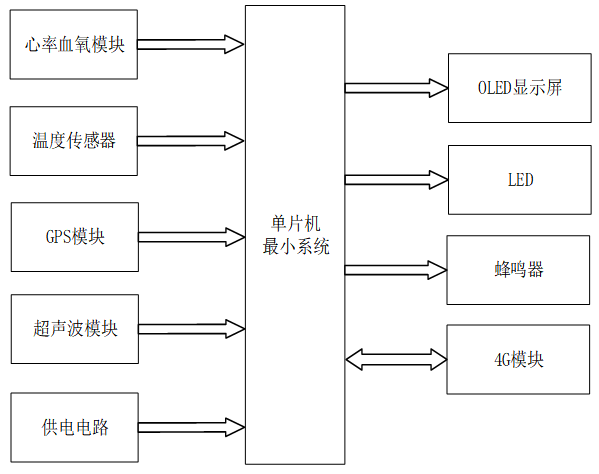

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的宠物防走失系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是心率血氧模块，监测心率血氧值；第二部分是温度传感器，测量温度；第三部分是GPS模块，用于监测宠物的位置；第四部分是超声波模块，用于监测宠物距离距离；第五部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是OLED显示屏，显示温湿度、是否有火，距离；第二部分是LED，模拟项圈灯；第三部分是蜂鸣器，宠物距离过远，进行报警；最后是4G模块，实现数据上传，可以控制LED灯。

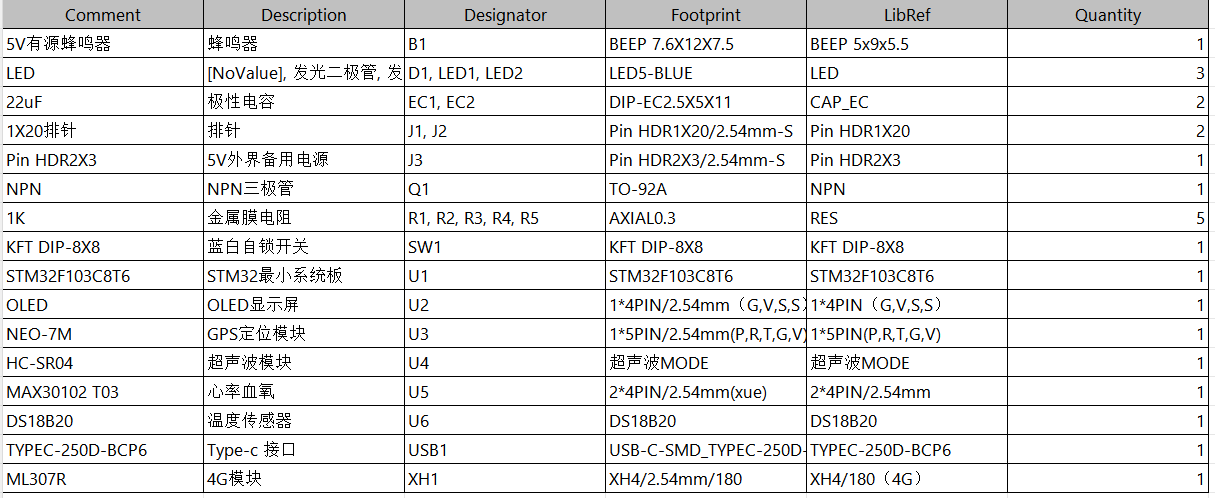

硬件清单：
