编号：

T1252602M

设计简介：

本设计是基于STM32的餐厅智能温控风扇系统设计，主要实现以下功能：

1.通过温度传感器（DS18B20）的温度测量值
2.通过红外传感器实时检测人流量
3.通过串口上位机来实现远程的实时传输检测温度
4.通过按键用来进行加、减值和模式转换（手动/自动/时间）及模式选择的
5.根据温度和人流量进行风扇调速功能
6.使用LCD1602显示检测温度和温度上下限和风扇档位
7.通过时钟模块获取实时时间，使用固定时间端区分（高峰区、中峰区、低峰区），进行风扇调速

电源： 5v
传感器：时钟模块（DS1302）、温度传感器（DS18B02）、红外对管
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇、蜂鸣器
通讯：蓝牙模块（ECB02H1）
人机交互：独立按键

标签：STM32、OLED12864、DS1302、DS18B02、ECB02H1

题目扩展：基于单片机的智慧餐厅控制系统、医用温控箱系统的设计

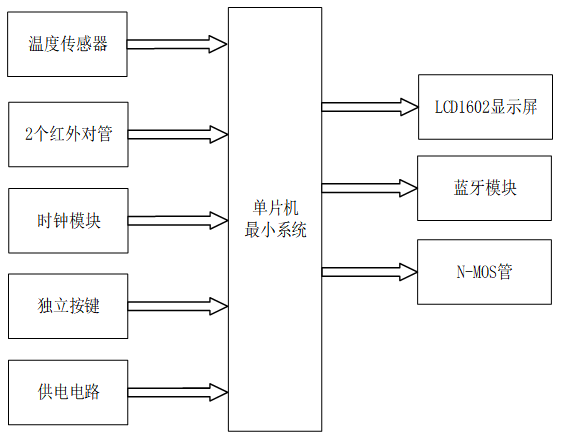

餐厅智能温控风扇系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 温度传感器模块：用于监测环境温度
2. 红外对管模块：共2个，用于监测人流量数值
3. 时钟模块：用于获取时间
4. 独立按键模块：用于手动切换系统工作模式、修改参数阈值、调整显示界面等
5. 供电电路：给整个系统供电

三、输出部分

1. LCD1602显示屏：显示温度、工作模式、档位、人数；时间界面显示完整时间、时段标志，设置阈值
2. 蓝牙模块：实现数据上传或远程控制功能
3. N-MOS管控制模块：对风扇进行PWM速度调控
