设计编号：T1252602M
实物视频演示：
软件安装：

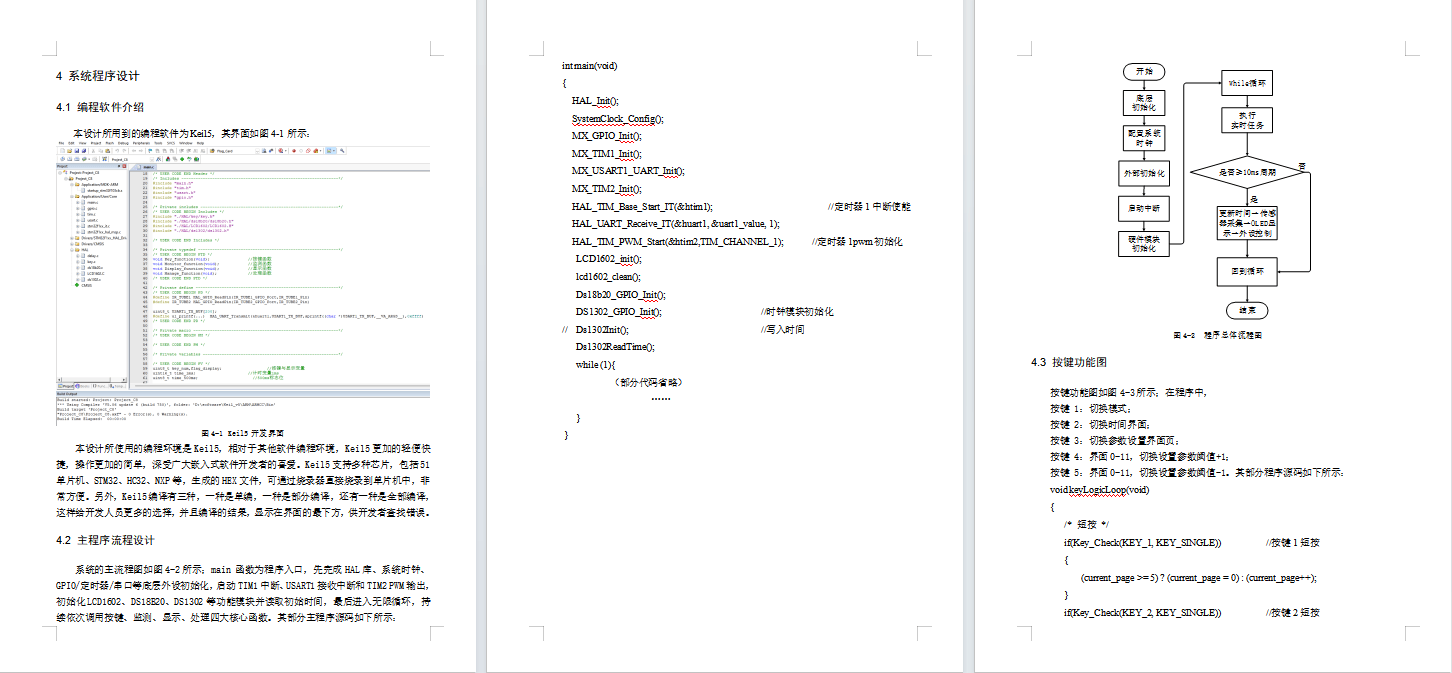

资料预览

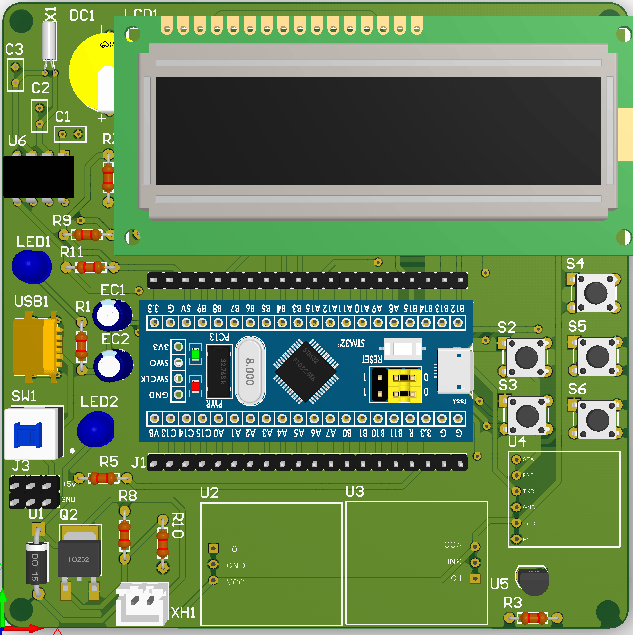

效果图：
总体资料：

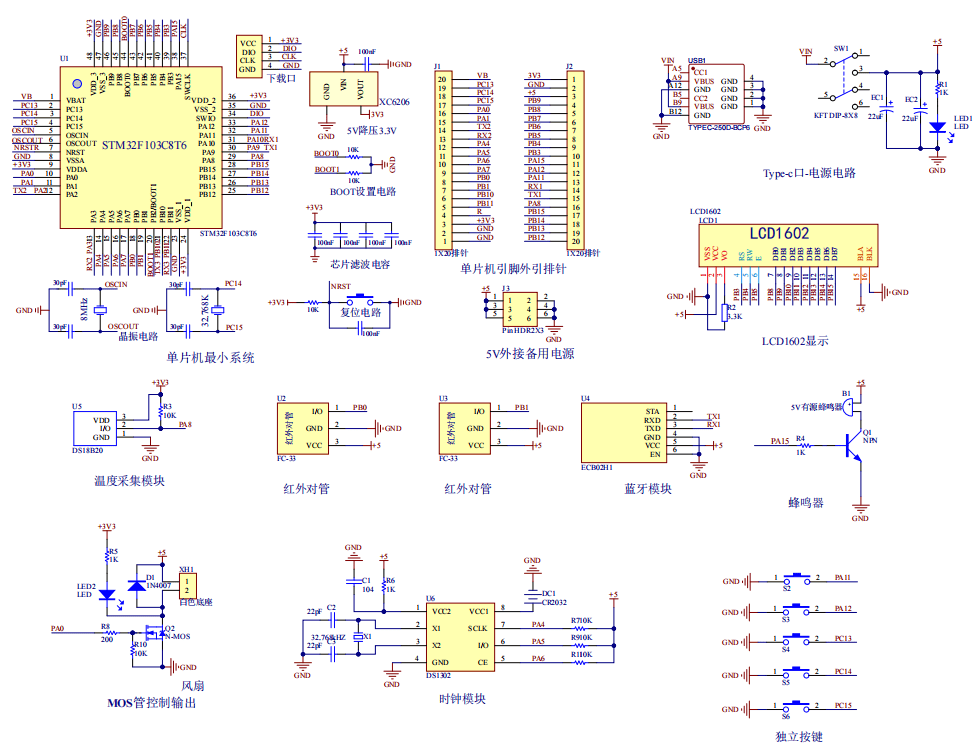

原理图：

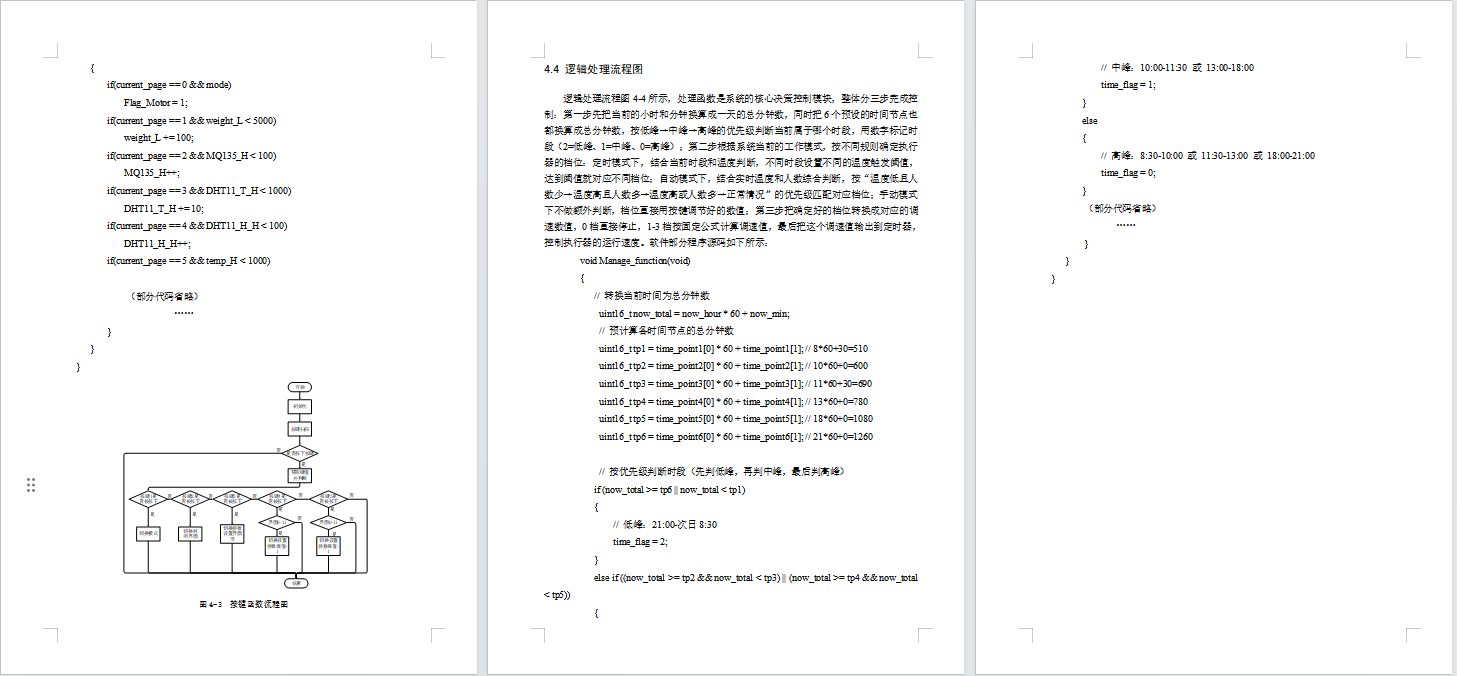

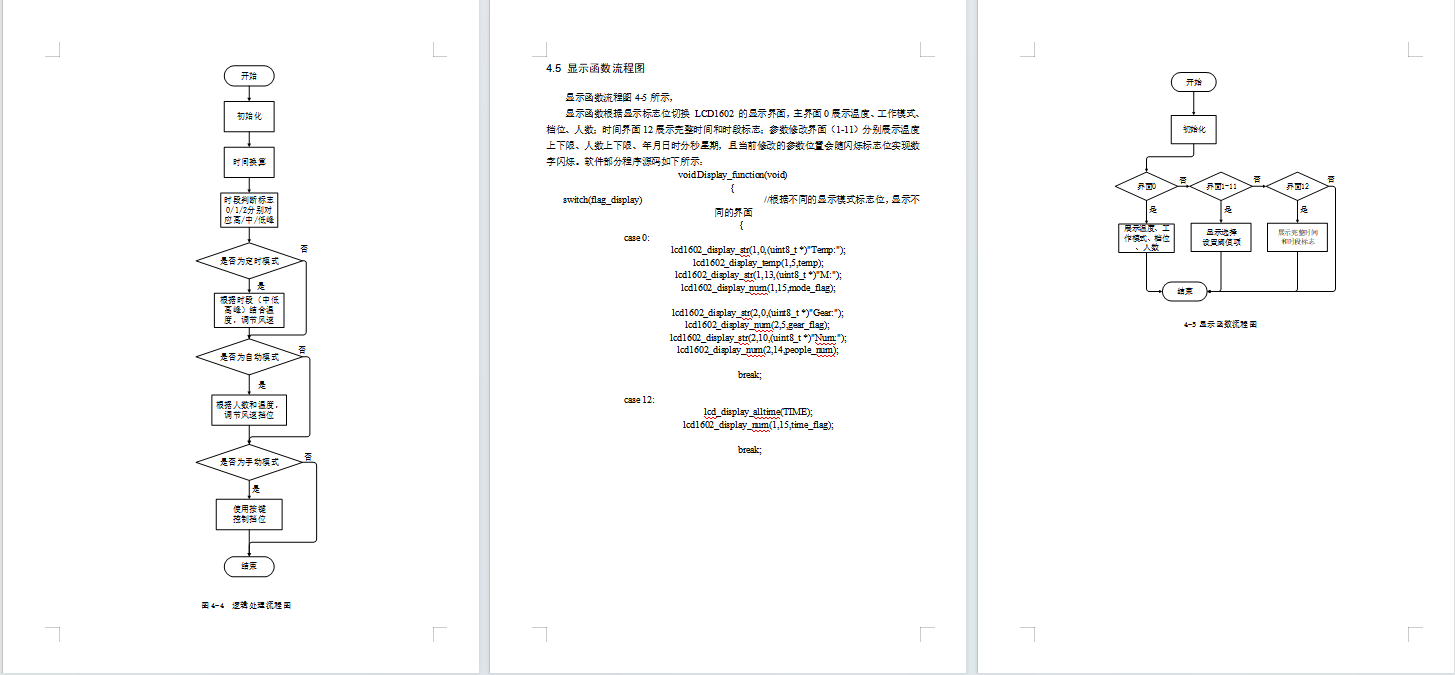

软件设计流程：

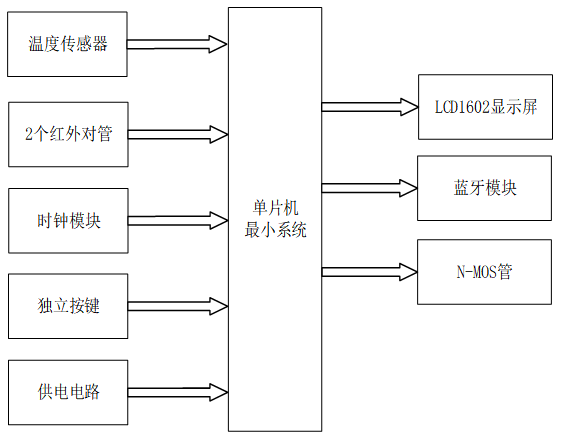

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成餐厅智能温控风扇系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温度传感器，用于监测环境温度；第二部分是2个红外对管，用于监测人流量数值；第三部分是时钟模块，用于获取时间；第四部分是独立按键，用于手动切换系统工作模式、修改参数阈值、调整显示界面等；第五部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是LCD1602显示屏，显示温度、工作模式、档位、人数；时间界面显完整时间、时段标志，设置阈值；第二部分是蓝牙模块，实现数据上传或远程控制功能；第三部分是N-MOS管，对风扇进行PWM速度调控。

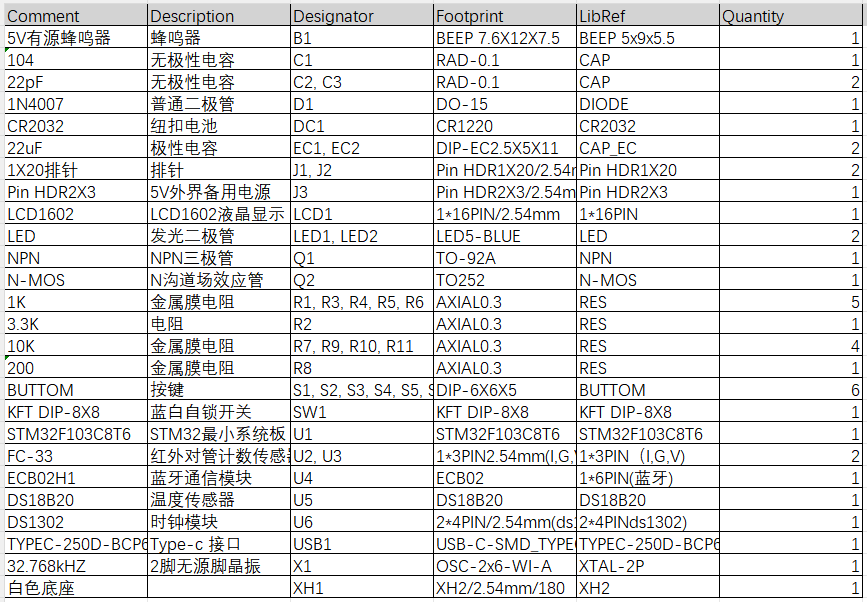

硬件清单：
