设计编号：T1262602M
实物视频演示：
软件安装：
资料预览

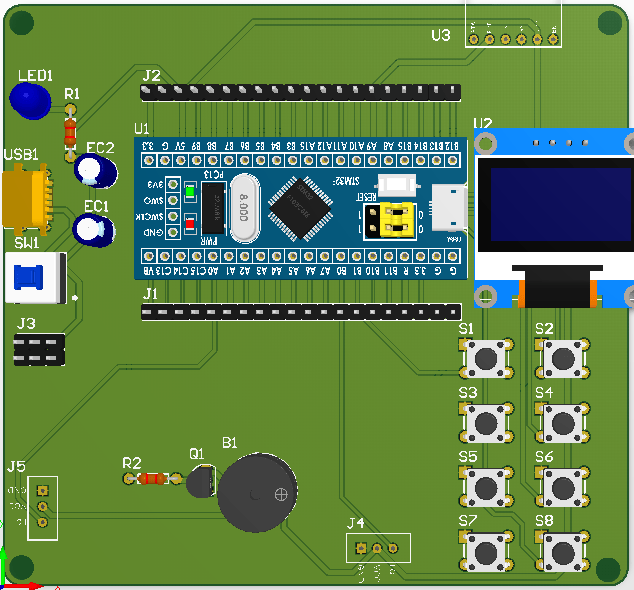

效果图：

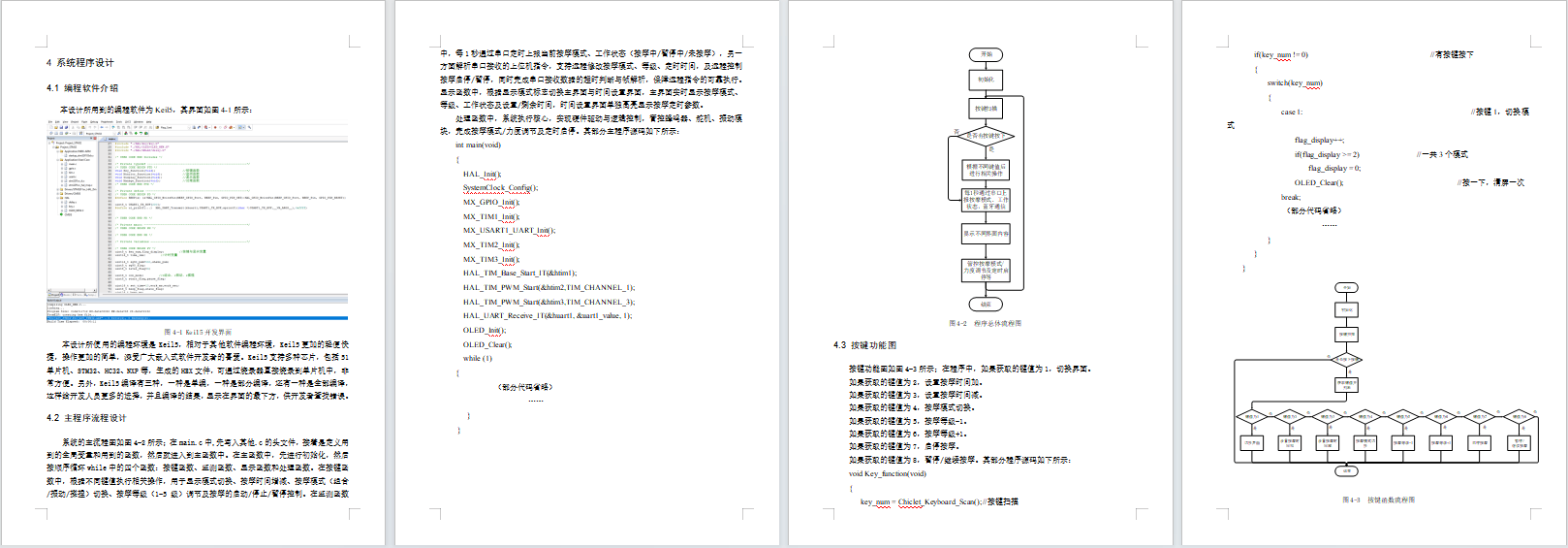

总体资料：

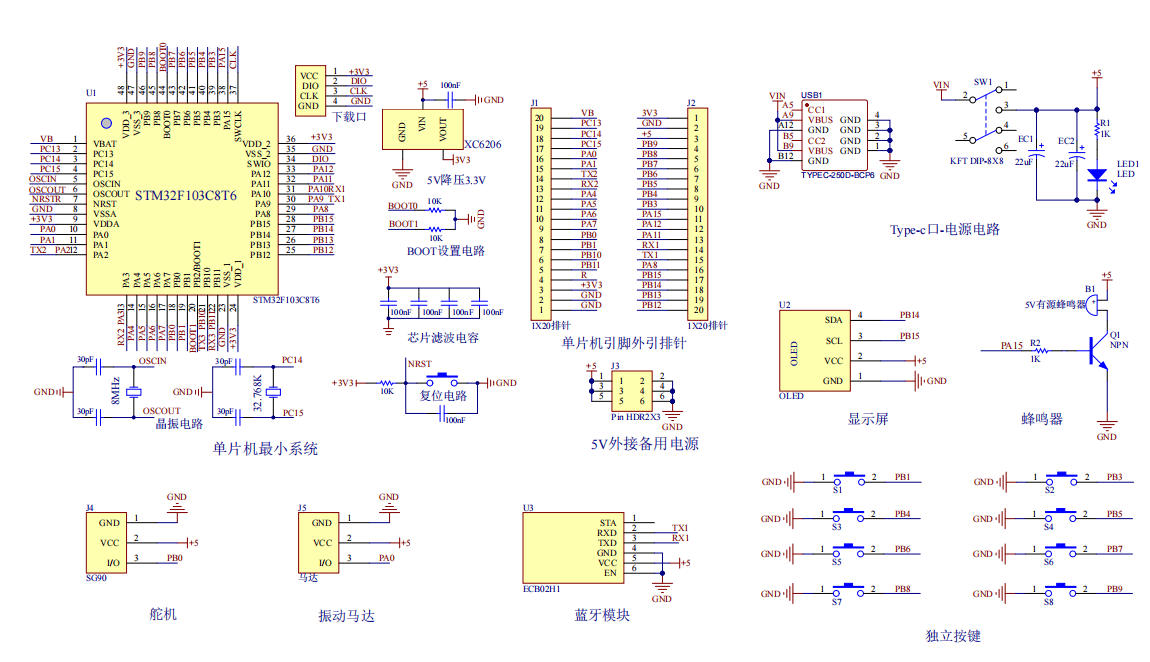

原理图：

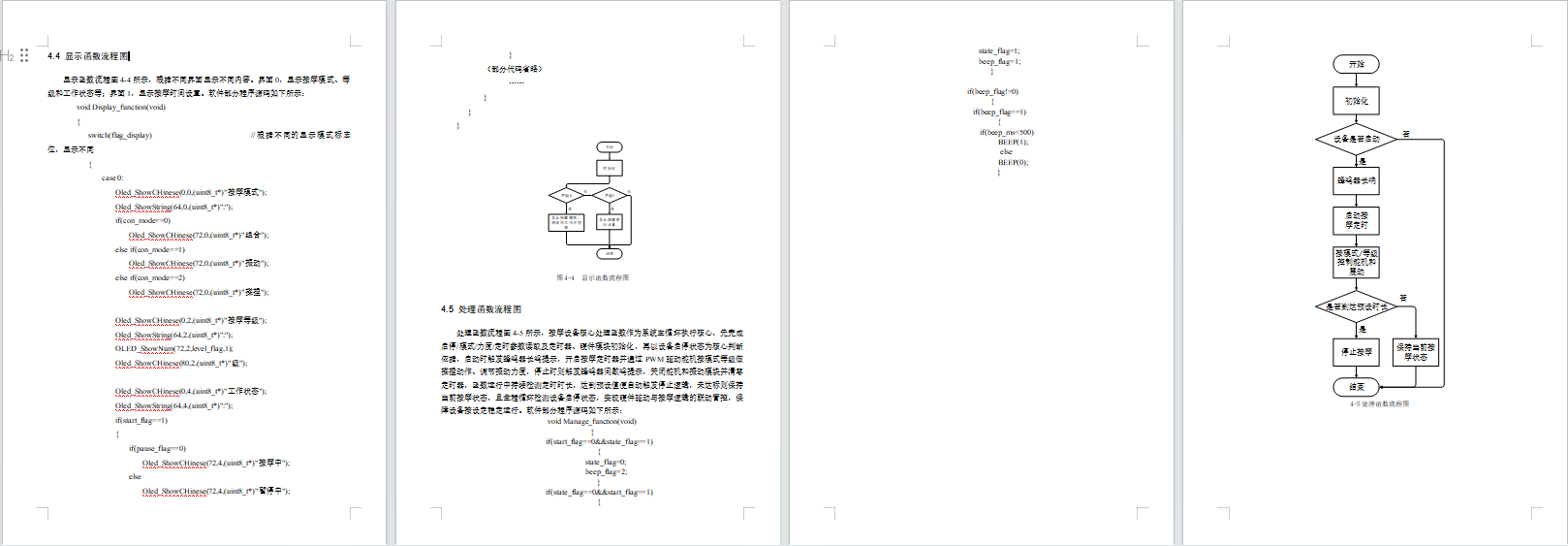

软件设计流程：

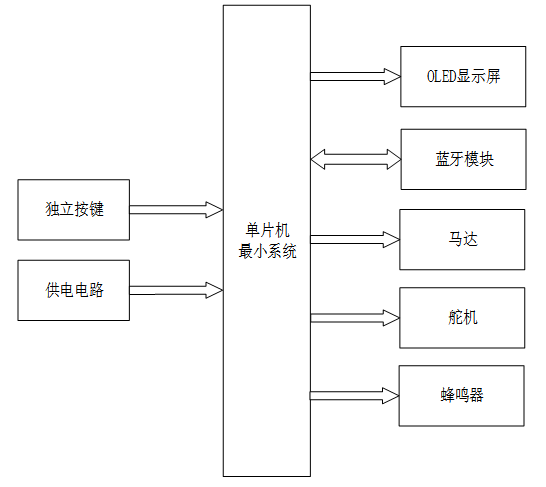

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的按摩仪设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由两部分组成，第一部分是独立按键，用于显示模式切换、按摩时间增减、按摩模式（组合/振动/揉捏）切换、按摩等级（1-5 级）调节及按摩的启动/停止/暂停控制；第二部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是OLED显示屏，显示按摩模式、等级、工作状态等；第二部分是蓝牙模块，能状态同步，支持下发启停、模式、力度、定时等指令；第三部分是震动马达，进行震动按摩；第四部分是舵机，进行模拟按摩柔度。最后是蜂鸣器，提示设备进入按摩工作状态。

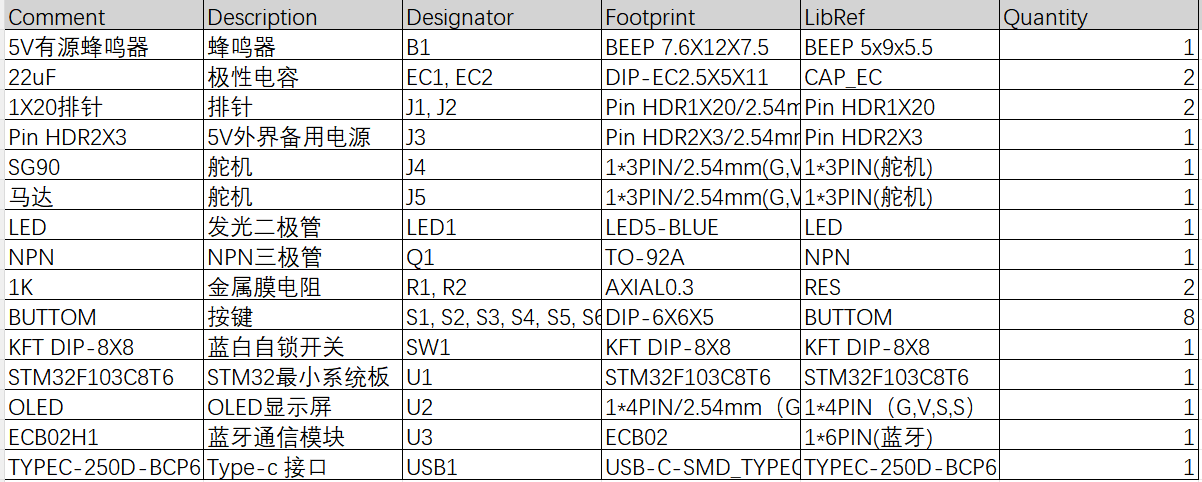

硬件清单：
