设计简介：

本设计是基于单片机的智能睡眠枕控制系统的设计，主要实现以下功能：

1.通过心率血氧传感器实时采集用户心率、血氧等数据
2.通过DS18B20温度检测模块获取当前环境温度。
3.按键设置对应阈值，控制音乐播放，控制按摩功能，设置闹钟等。
4.音频播放模块DY-SV17F播放音乐。
5.示屏显示对应参数。
6.MOS 管控制搭载加热/制冷调节装置,热/制冷(加热使用加热片模拟，降温使用风扇模拟)，两个电机模拟
7.P8266 WIFI模块将监测数据上传至手机APP，支持在APP端查看数据、设置阈值、调整定时时间等，实现人机交互。

电源： 5V
传感器：温度传感器（DS18B20）、时钟模块（DS1302）,心率传感器（MAX30102）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：直流电机（MX1508）、加热片，风扇，触发语音
人机交互：wifi模块（ESP8266）,独立按键

标签：STM32、睡眠枕、DS18B20、DS1302、MAX30102、OLED12864、MX1508、加热片、风扇、触发语音、ESP8266、独立按键

题目扩展：基于单片机的智能睡眠枕头设计、宠物外出神器、智能睡眠枕头

基于单片机的智能睡眠枕控制系统的设计

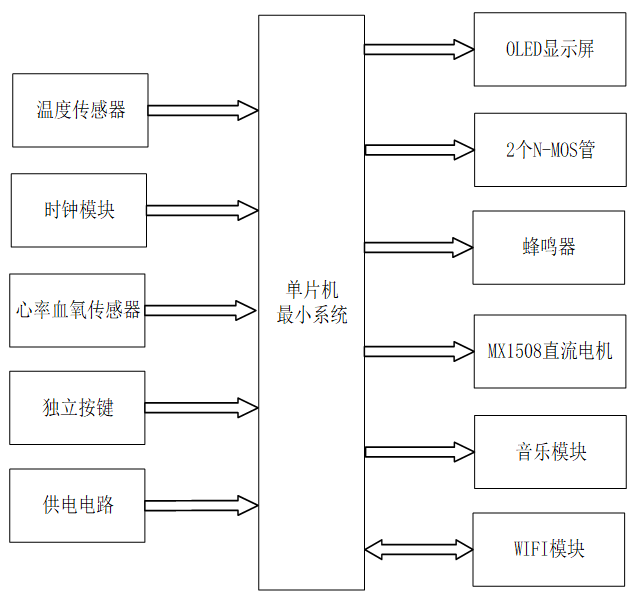

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 温度传感器模块：获取温度值
2. 时钟模块：获取时间
3. 心率血氧传感器模块：获取心率血氧值
4. 独立按键模块：实现界面切换、参数调节、功能开关等
5. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：实时显示监测数据、时间、设置参数等信息
2. N-MOS管控制模块：共2个，控制加热、风扇等外设的通断
3. 蜂鸣器模块：在闹钟触发或异常状态时发出提示音
4. 直流电机驱动芯片模块：驱动按摩机构，实现不同挡位的按摩功能
5. 音乐模块：播放音乐或提示音
6. WiFi 模块：连接网络实现数据上传、远程控制和网络授时，同时接收云端指令
