设计编号：T1302602M
实物视频演示：
软件安装：

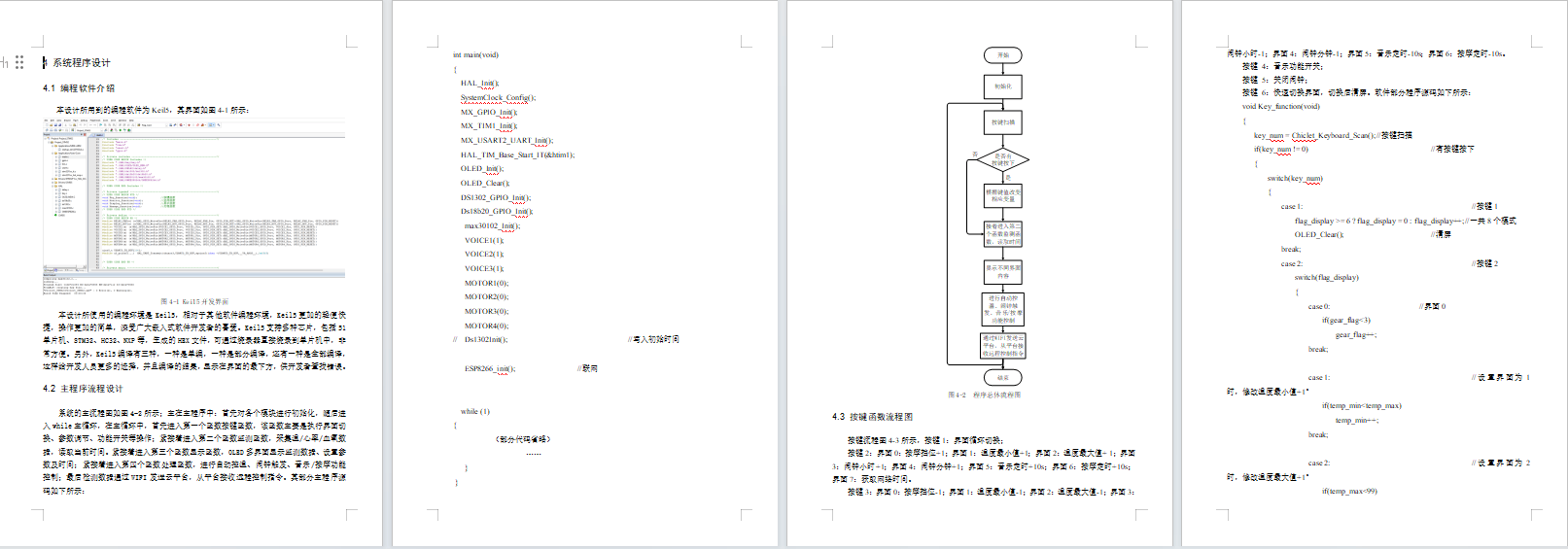

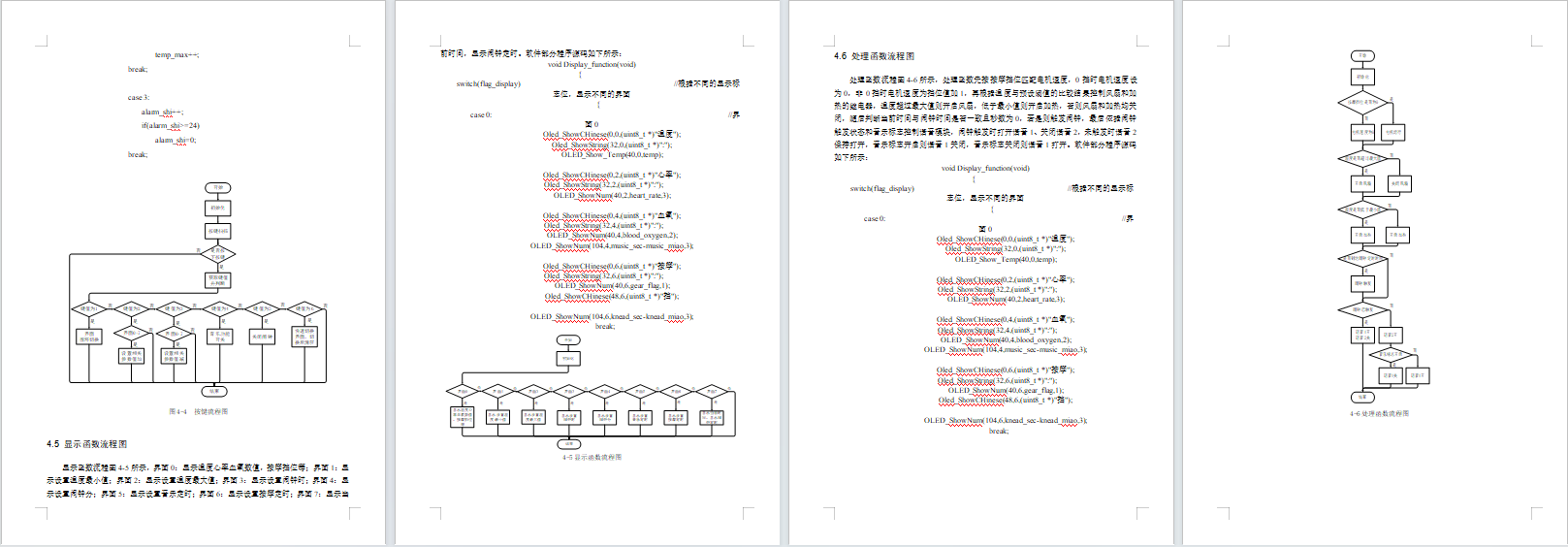

资料预览

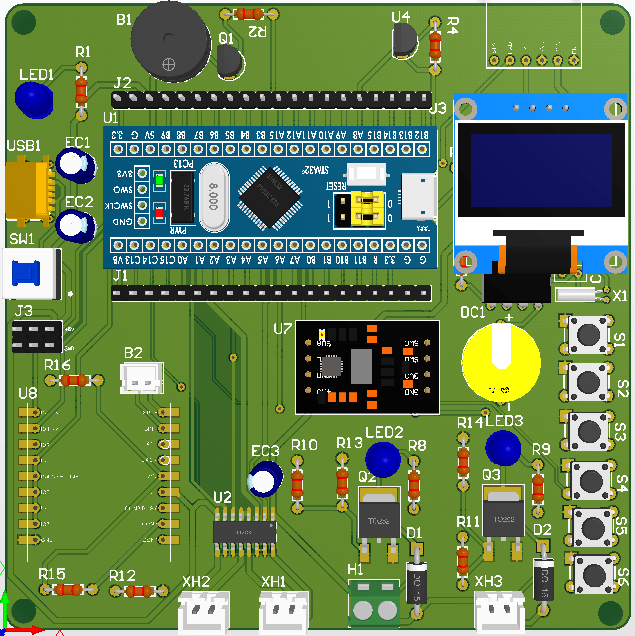

效果图：
总体资料：

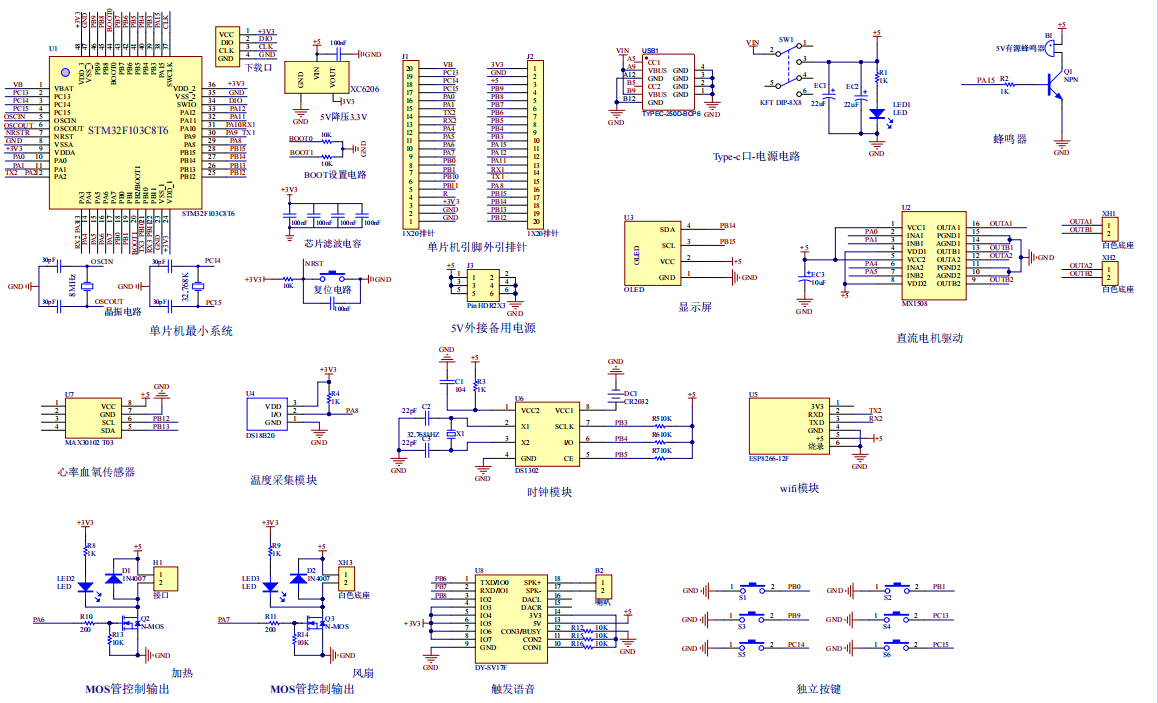

原理图：
软件设计流程：

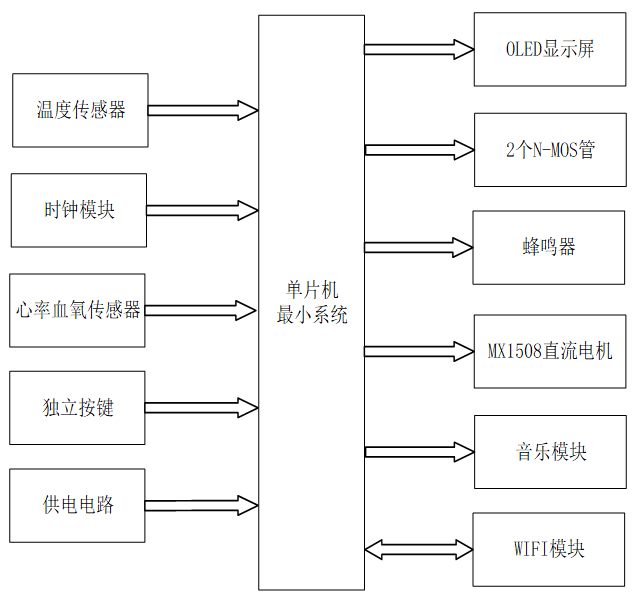

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温度传感器，获取温度值；第二部分是时钟模块，获取时间；第三部分是心率血氧传感器，获取心率血氧值；第四部分是独立按键，实现界面切换、参数调节、功能开关等；第五部分是供电电路，给整个系统供电。
输出由六部分组成，第一部分是OLED显示屏，实时显示监测数据、时间、设置参数等信息；第二部分是2个N-MOS管，控制加热、风扇等外设的通断；第三部分是蜂鸣器，在闹钟触发或异常状态时发出提示音；第四部分是直流电机驱动芯片，驱动按摩机构，实现不同挡位的按摩功能；第五部分是音乐模块，播放音乐或提示音；第六部分是WIFI模块，连接网络实现数据上传、远程控制和网络授时，同时接收云端指令。

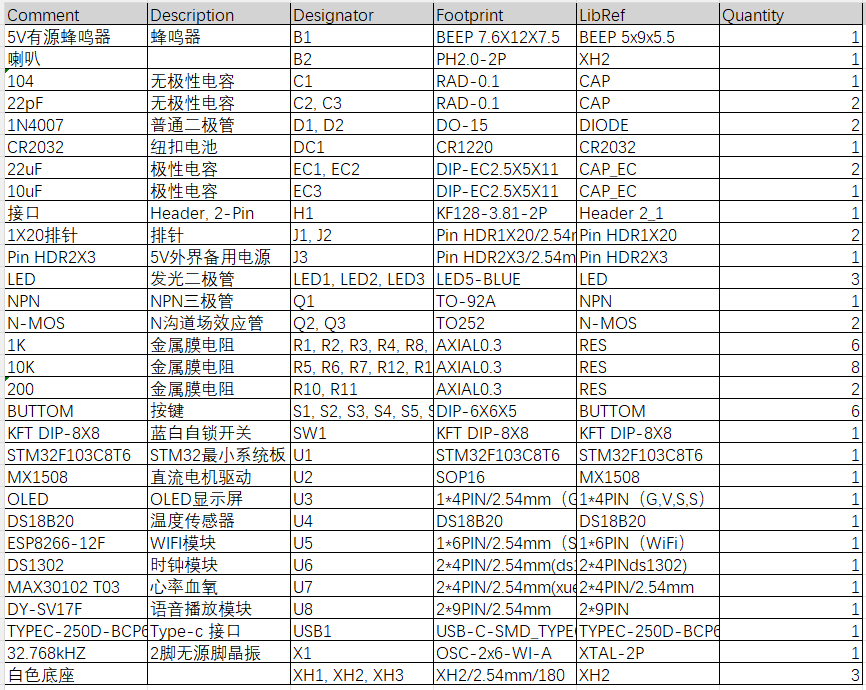

硬件清单：
