设计编号：T1442605E
实物视频演示：
软件安装：
资料预览

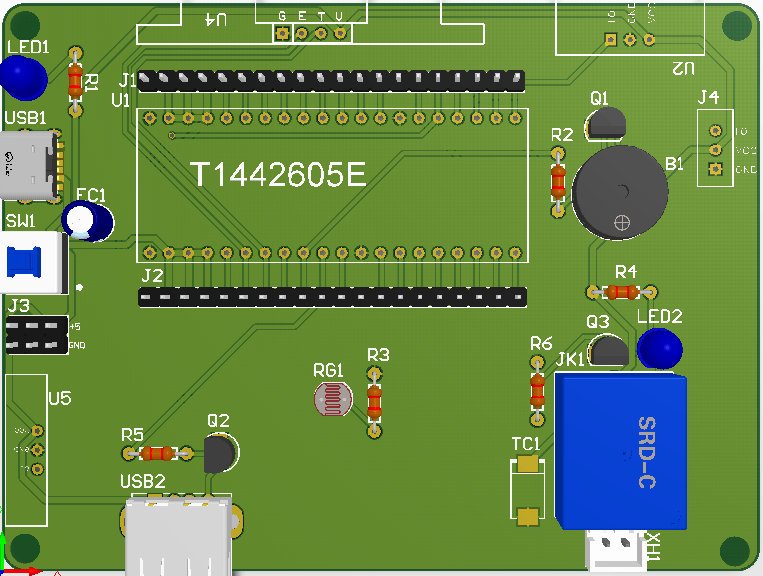

效果图：
总体资料：

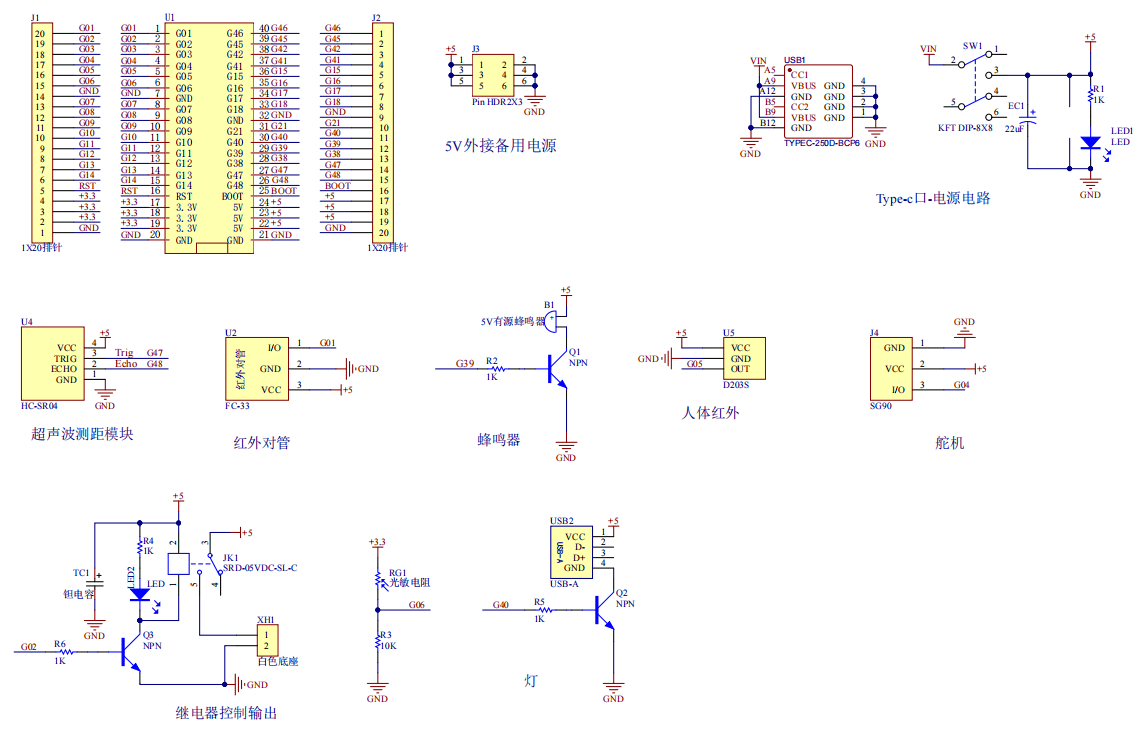

原理图：

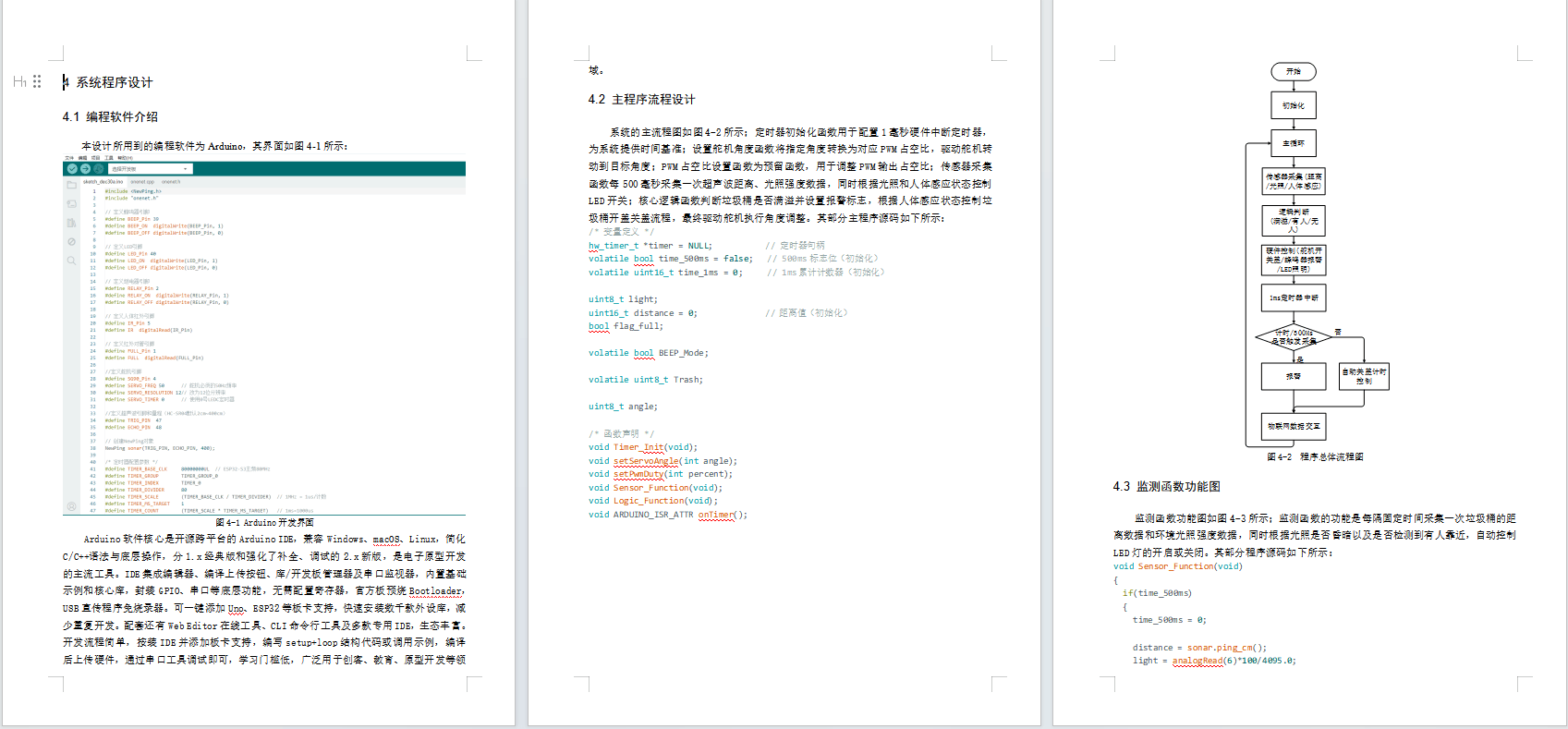

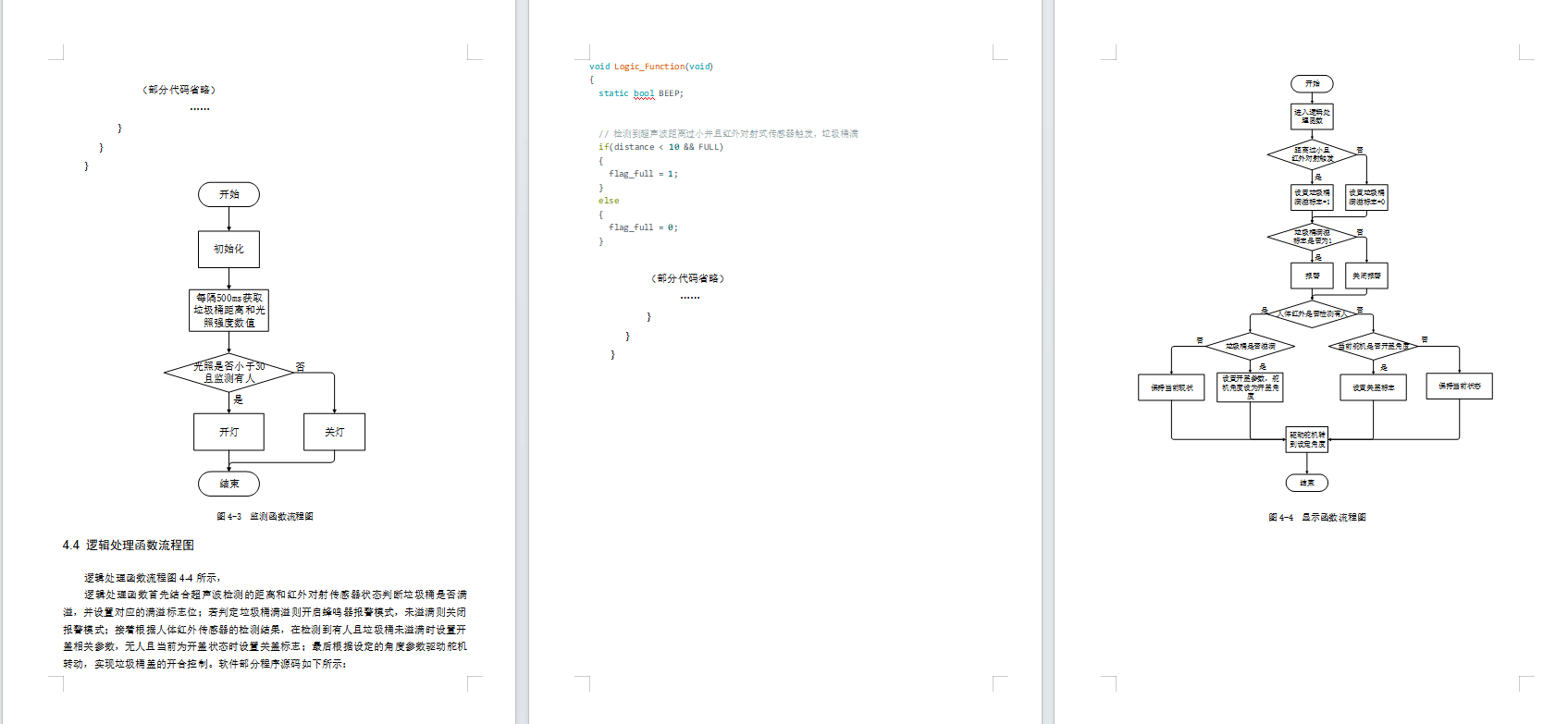

软件设计流程：

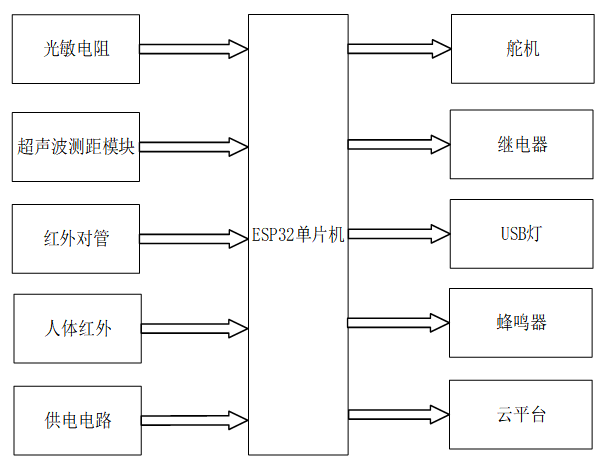

系统框图：
本设计以ESP32单片机为核心控制器，加上其他的模块一起组成公共区域智能垃圾桶满溢检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了ESP32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是光敏电阻，采集环境光照强度；第二部分是超声波模块，检测垃圾桶内距离；第三部分是红外对管，结合超声波传感器，判断垃圾桶是否满溢；第四部分是人体红外，是否有人靠近；第五部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是舵机，控制垃圾桶盖开合；第二部分是继电器，控制消毒灯；第三部分是USB灯，实现环境照明。第四部分是蜂鸣器，进行满溢报警；最后是云平台，实现数据上传与远程交互。

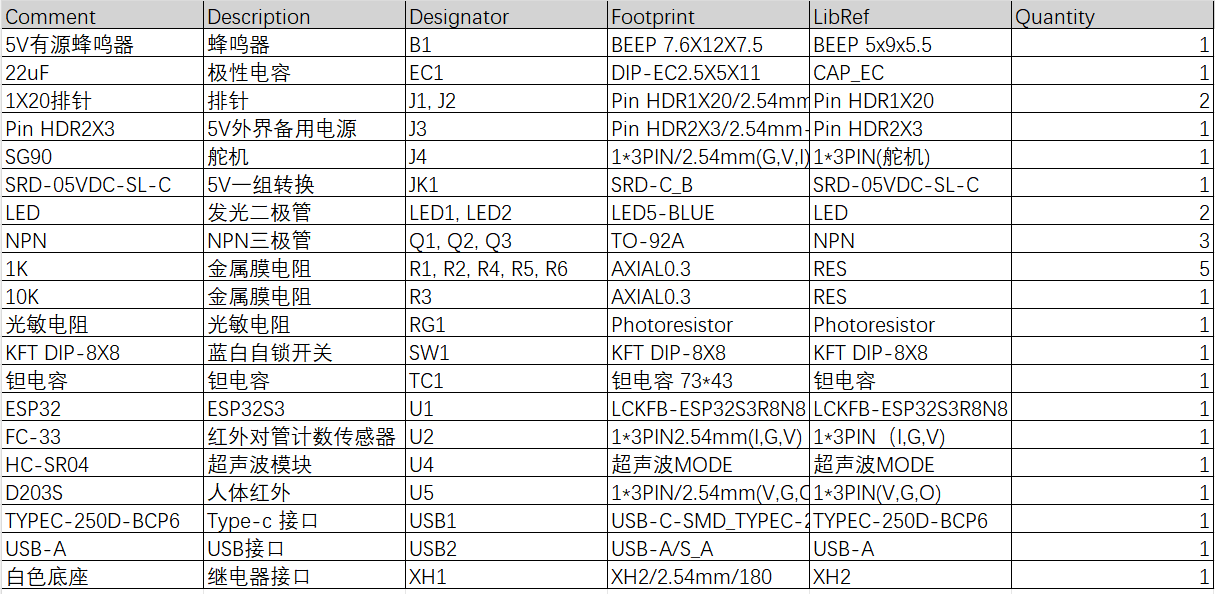

硬件清单：
