设计编号：T1472611M
实物视频演示：
软件安装：
资料预览

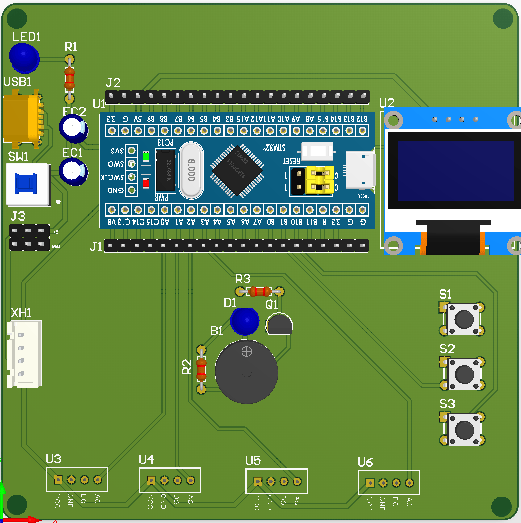

效果图：

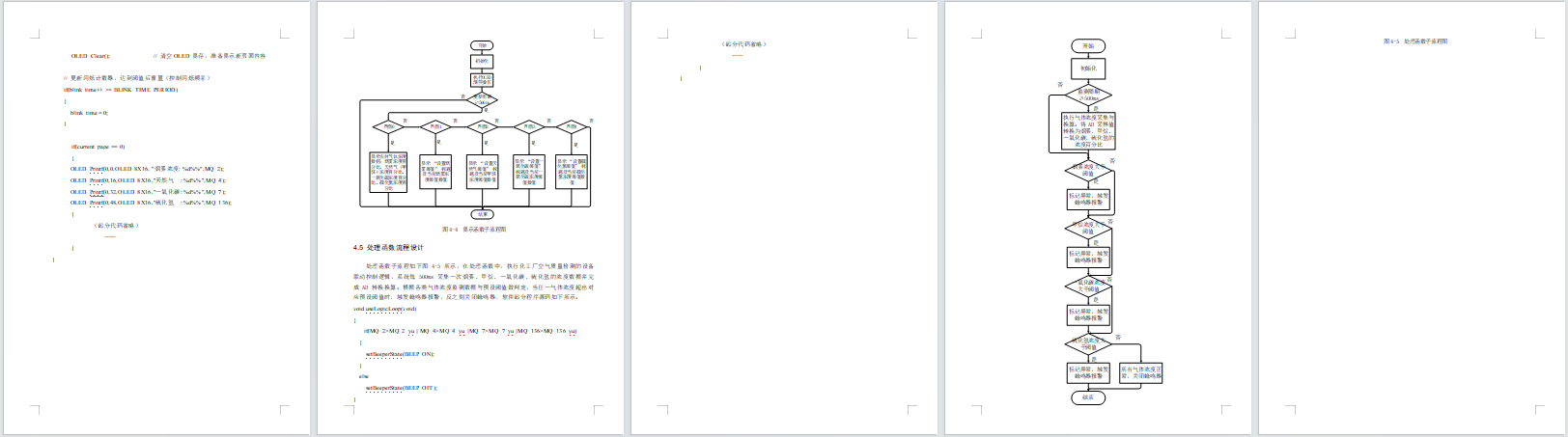

总体资料：

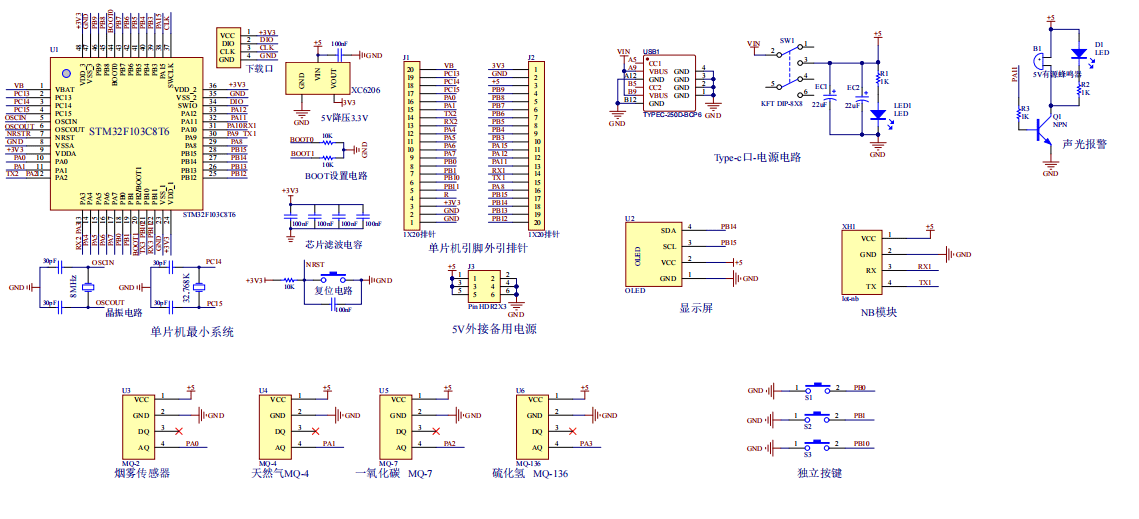

原理图：
软件设计流程：

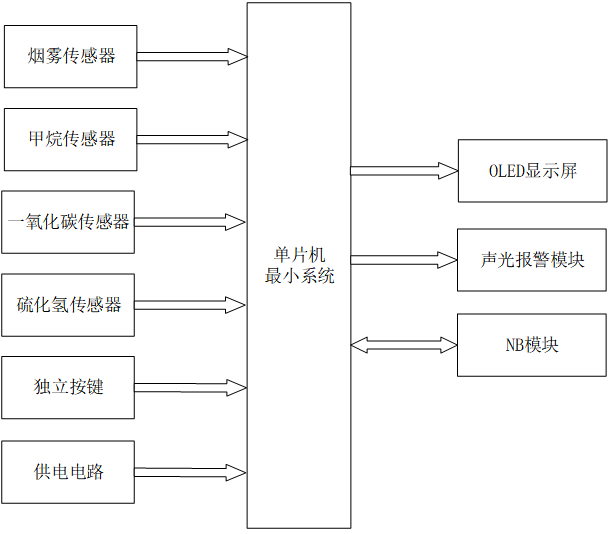

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他模块一起组成基于 STM32 的化工厂空气质量检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32F103C8T6 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是烟雾传感器，用于实时检测烟雾浓度；第二部分是 MQ-4 甲烷传感器，用于监测甲烷气体浓度；第三部分是 MQ-7 一氧化碳传感器，用于采集一氧化碳有毒气体浓度；第四部分是 MQ-136 硫化氢传感器，用于检测硫化氢气体浓度；第五部分是独立按键，用于功能切换、各类气体阈值设置等操作；第六部分是供电电路，为整个系统提供稳定的工作电源。
输出由三部分组成，第一部分是 OLED 显示屏，用于展示各类气体实时浓度、预设阈值及系统运行状态；第二部分是声光报警模块，用于本地异常状态告警；第三部分是 NB 模块，用于向远程手机 APP 上传报警数据与实时监测值，同时接收 APP 下发的阈值设置指令。

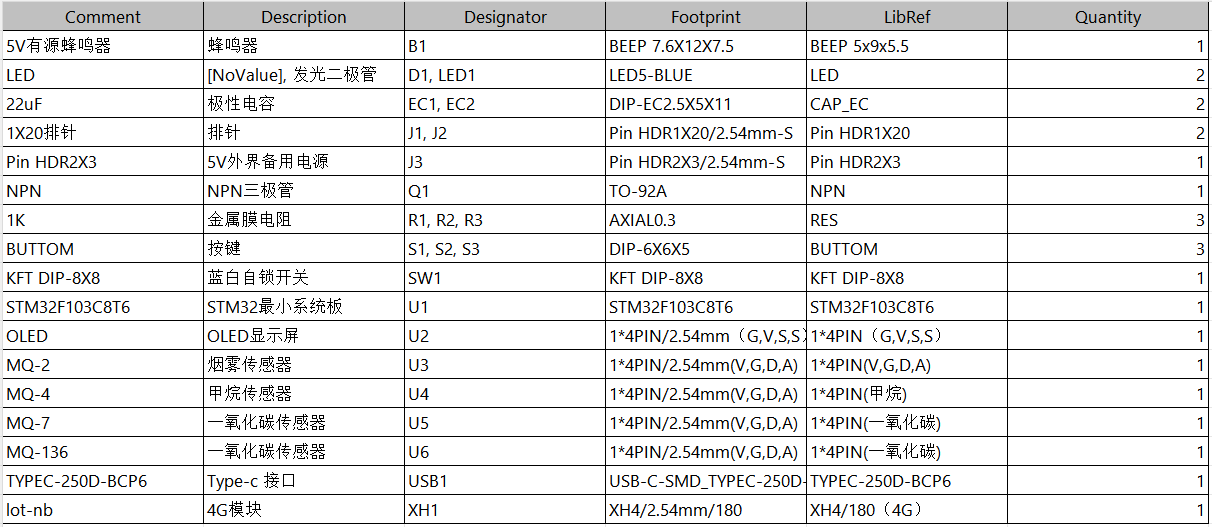

硬件清单：
