编号：

T1482602M

设计简介：

本设计是基于STM32单片机的网约车计费系统，主要实现以下功能：

1，通过语音模块播报超速。
2，通过霍尔测速检测模块检测当前的速度。
3，通过OLED可以显示时间、公里数、速度、价格记录、经纬度数据。
4，通过DS1302时钟模块记录时间，存储当前的时间数据。
5，通过按键加速、减速、查看记录、切换模式等。
6，直流电机驱动模块:模拟车轮的动作。
7，通过GPS模块显示司机的经纬度。（显示地图手机）
8，通过WIFI将数据发送给手机，可通过手机查看数据，公里数、速度、价格；还可以存储历史数据（公里数，时间，速度，价格，经纬度，）
9，通过MQ-3酒精检测模块检测司机是否饮酒，显示出是否饮酒；
10，当速度超过限定的速度，语音模块播报超速警告，刹车时也会语音提醒；

电源： 5V
传感器：霍尔传感器（3144E）、GPS模块、时钟模块（DS1302）、酒精传感器（MQ-3）
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键、语音模块（SU-03T）
执行器：电机、蜂鸣器
通讯：wifi模块（ESP8266）

标签：STM32、OLED12864、3144E、GPS模块、DS1302、MQ-3、SU-03T、ESP8266

题目扩展：加油机计费控制系统、网约车计费系统

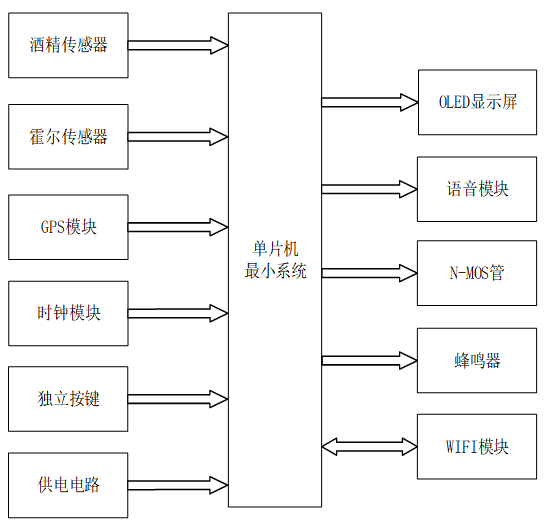

基于STM32单片机的网约车计费系统

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 酒精传感器模块：用于采集驾驶员酒精浓度
2. 霍尔传感器模块：用于检测电机转速，计算车速
3. GPS模块：用于接收定位信号，解析并获取经纬度信息
4. 时钟模块：用于提供系统实时时间
5. 独立按键模块：用于实现手动操作与参数设置
6. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：显示时间、定位、车速、路程、参数、报警及行程记录
2. 语音模块：用于超速等场景播报提示
3. N-MOS管控制模块：驱动电机，实现调速控制
4. 蜂鸣器模块：酒精超标时发出报警
5. WiFi 模块：上传数据、接收远程指令，实现物联网通信
