设计编号：T1482602M
仿真视频演示：
软件安装：
资料预览

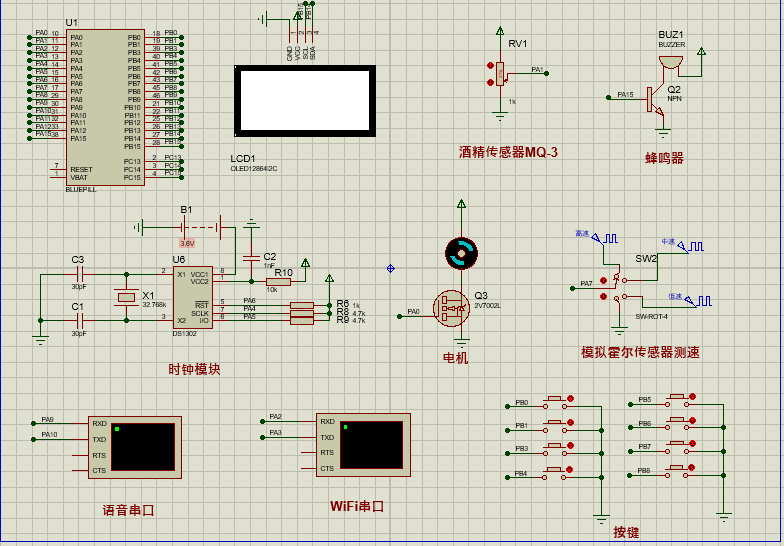

效果图：

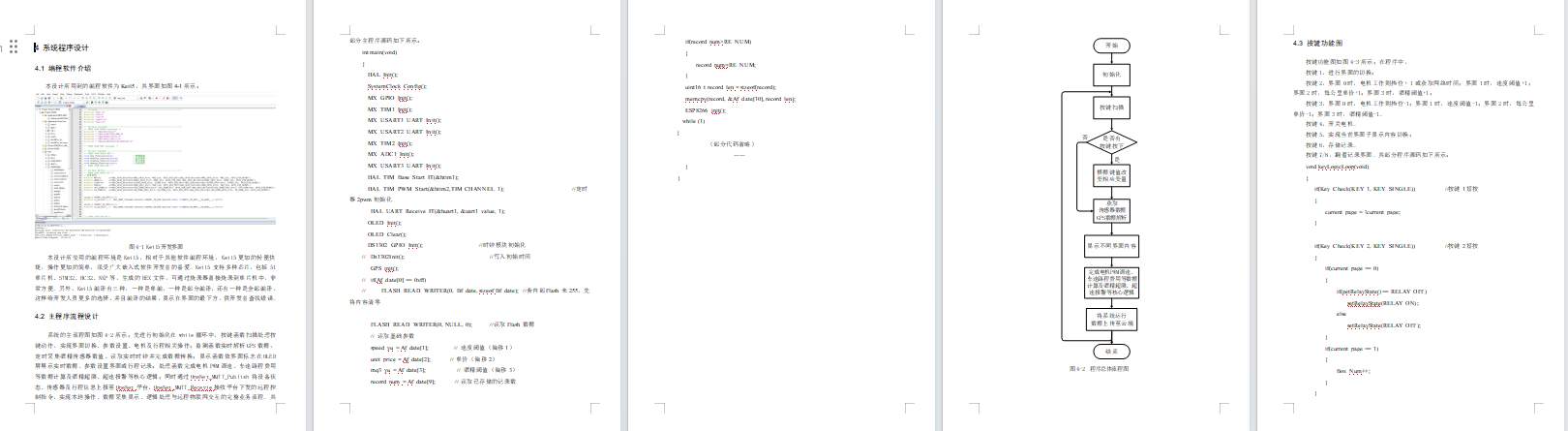

总体资料：

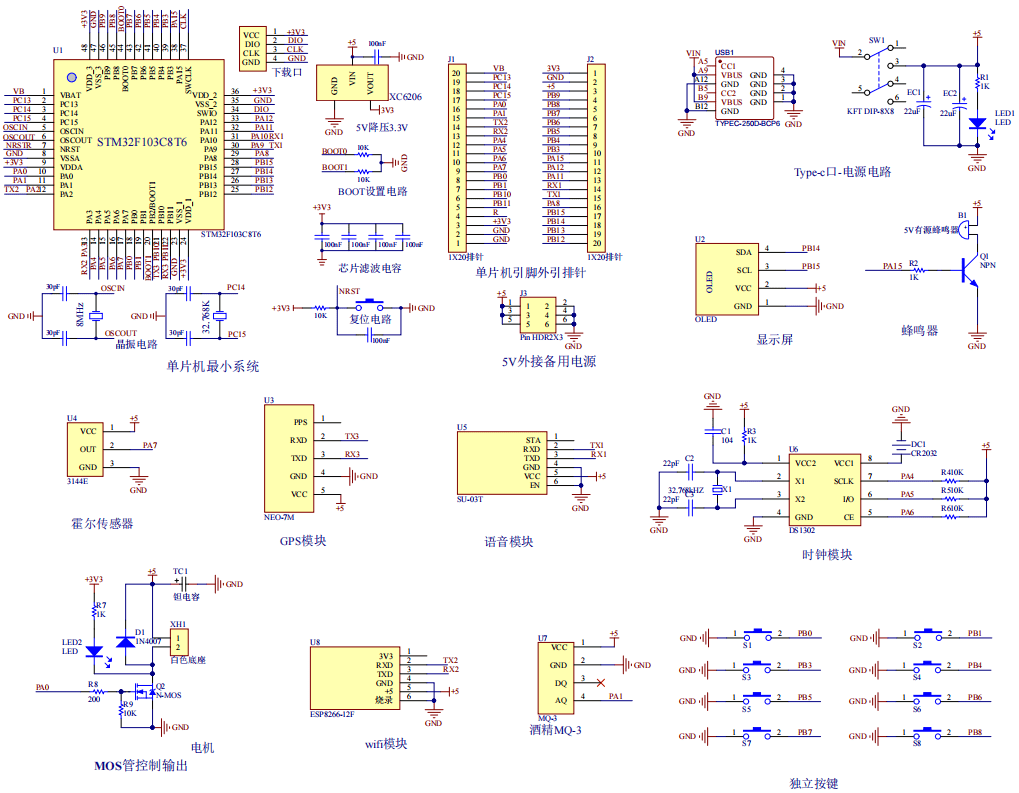

原理图：

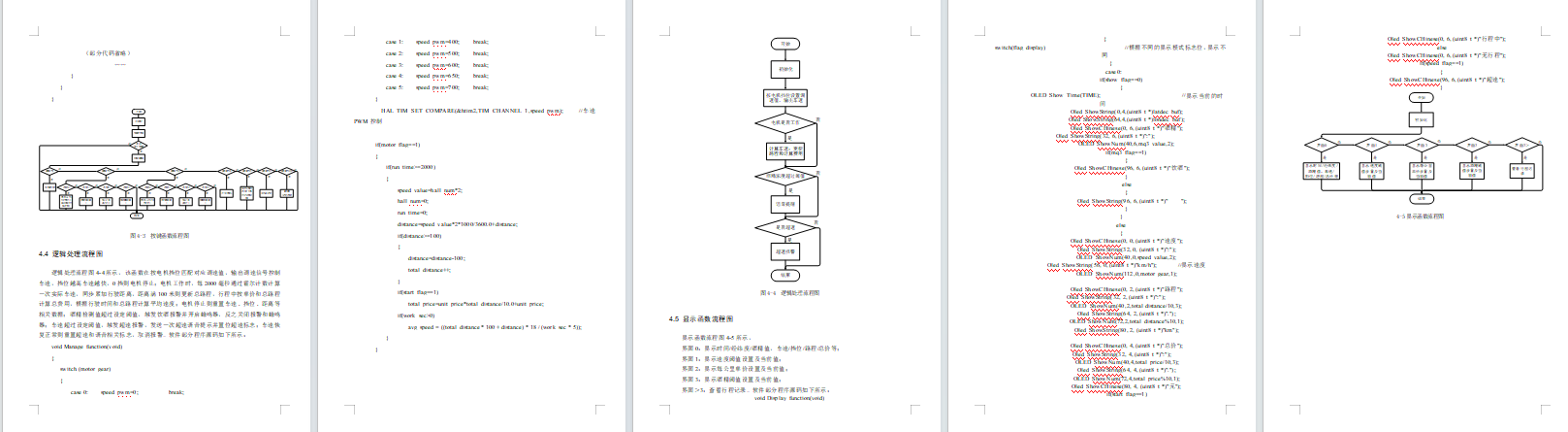

软件设计流程：

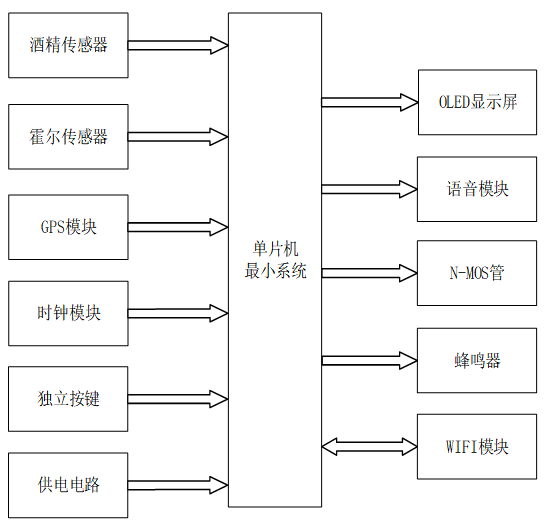

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的网约车计费系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是酒精传感器，采集酒精浓度；第二部分是霍尔传感器，检测电机转速，计算车速；第三部分是GPS模块，接收定位信号，解析并获取经纬度信息；第四部分是时钟模块，提供系统实时时间；第五部分是独立按键，实现手动操作与参数设置；第六部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是OLED显示屏，显示时间、定位、车速、路程、参数、报警及行程记录；第二部分是语音模块，超速等场景播报提示；第三部分是N-MOS管，驱动电机，实现调速控制；第四部分是蜂鸣器，酒精超标时发出报警；最后一部分的WIFI模块，上传数据、接收远程指令，实现物联网通信。

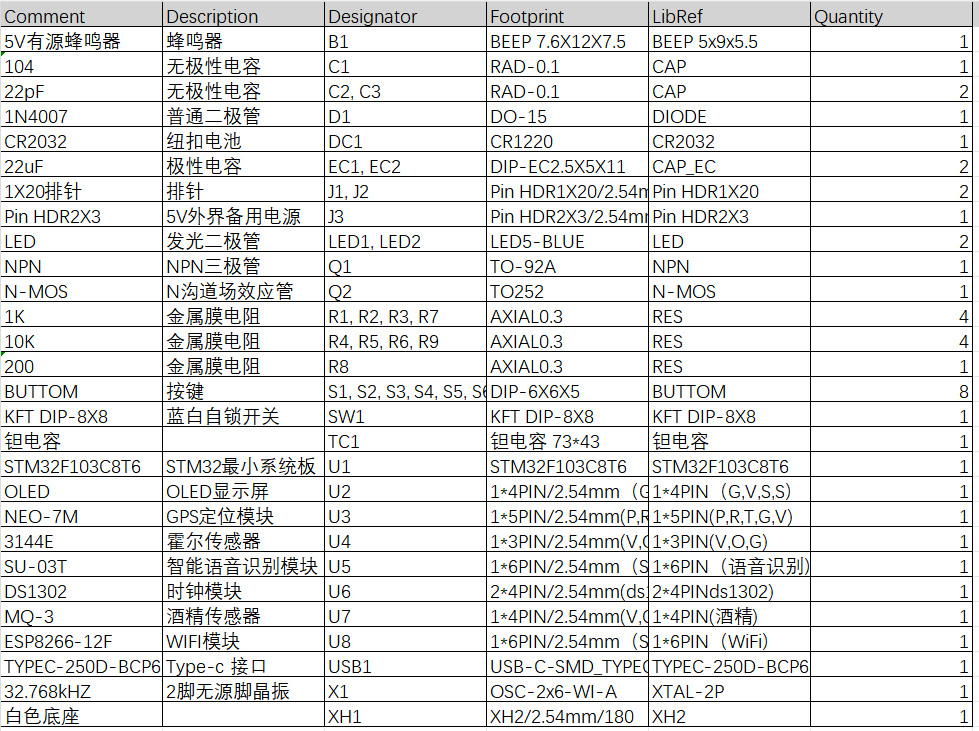

硬件清单：
