编号：

T1492605M

设计简介：

本设计是基于STM32的智能环境监测与控制系统，主要实现以下功能：

1.可通过温湿度传感器监测温湿度
2.可通过光敏电阻监测光照强度
3.可通过二氧化碳传感器检测二氧化碳
4.可通过按键设置阈值
5.数据不在阈值打开声光报警，并打开对应的风扇、USB灯、加湿器
6.可通过WIFI模块连接云平台

电源： 5V
传感器：温湿度传感器（DHT11）、光敏电阻、二氧化碳传感器（MQ135）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器）、USB灯、加湿器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、DHT11、MQ135、继电器、USB灯、加湿器、独立按键、ESP8266-12F

题目扩展：智能环境检测系统、智能排风扇系统

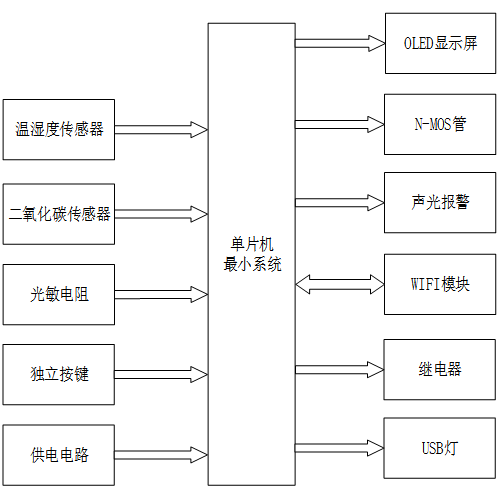

基于STM32与物联网的智能环境监测与控制系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 温湿度传感器模块：用于采集环境温湿度
2. 二氧化碳传感器模块：用于采集二氧化碳浓度数值
3. 光敏电阻模块：用于采集光照强度值
4. 独立按键模块：用于实现界面切换、参数加减、设备手动控制
5. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：用于切换显示主监测界面、各参数设置界面
2. N-MOS管控制模块：用于驱动加湿器工作
3. 声光报警模块：数据异常时触发声光告警的声音提示
4. WiFi 模块：用于实现数据上传、远程通信
5. 继电器控制模块：用于控制风扇
6. USB灯模块：用于进行补光
