设计编号：T1492605M

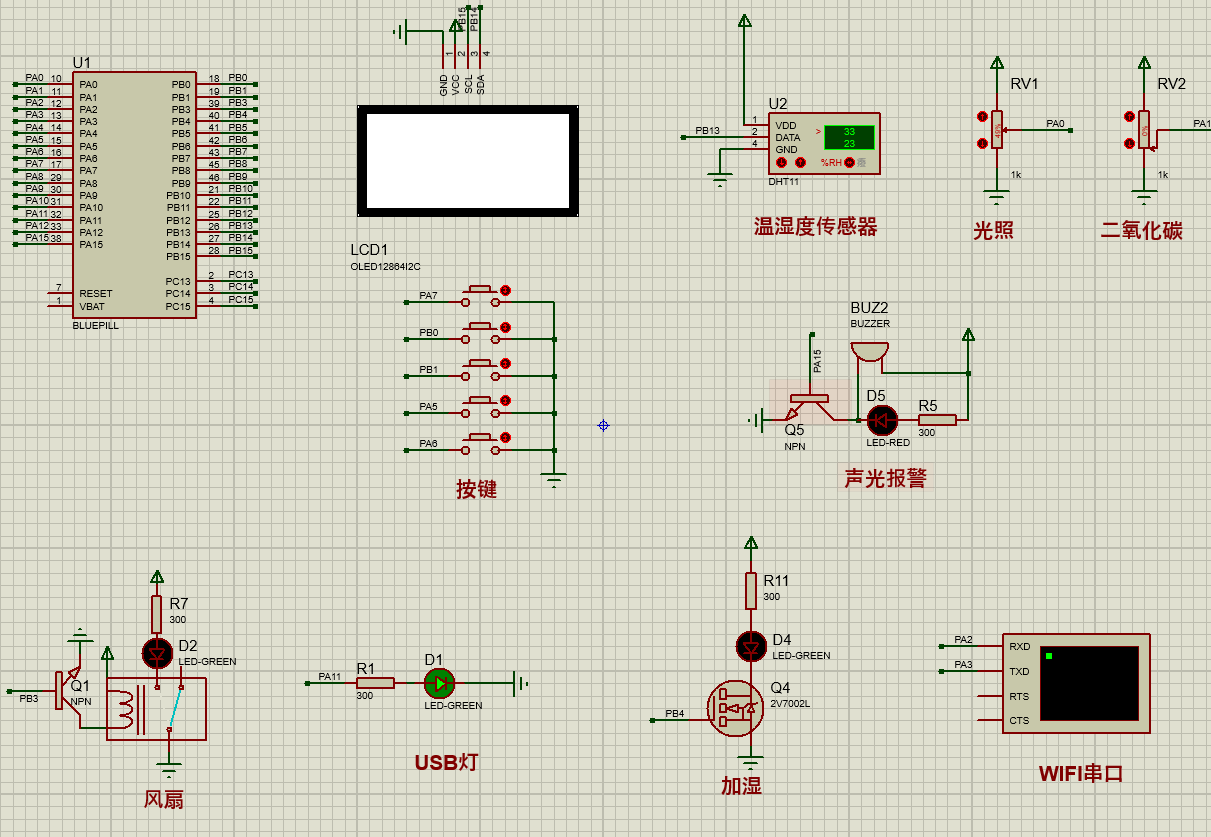

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

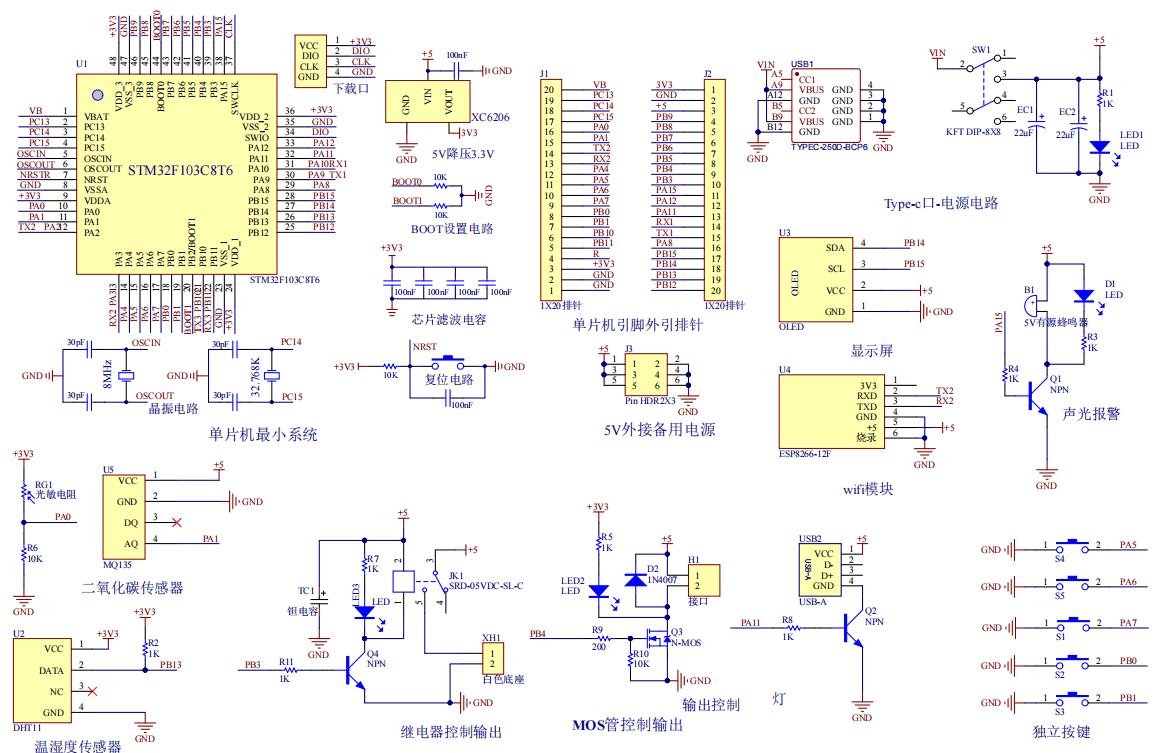

原理图：

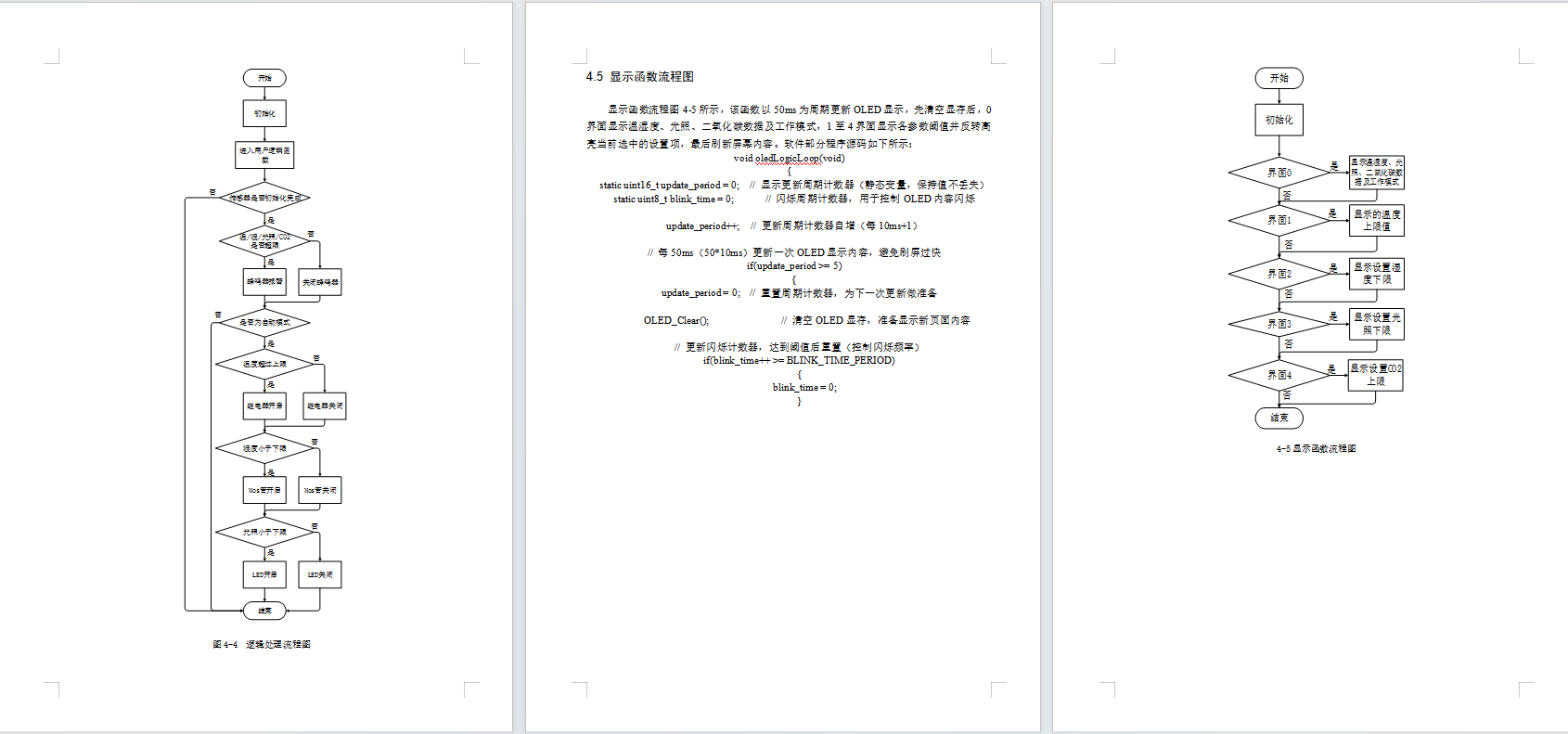

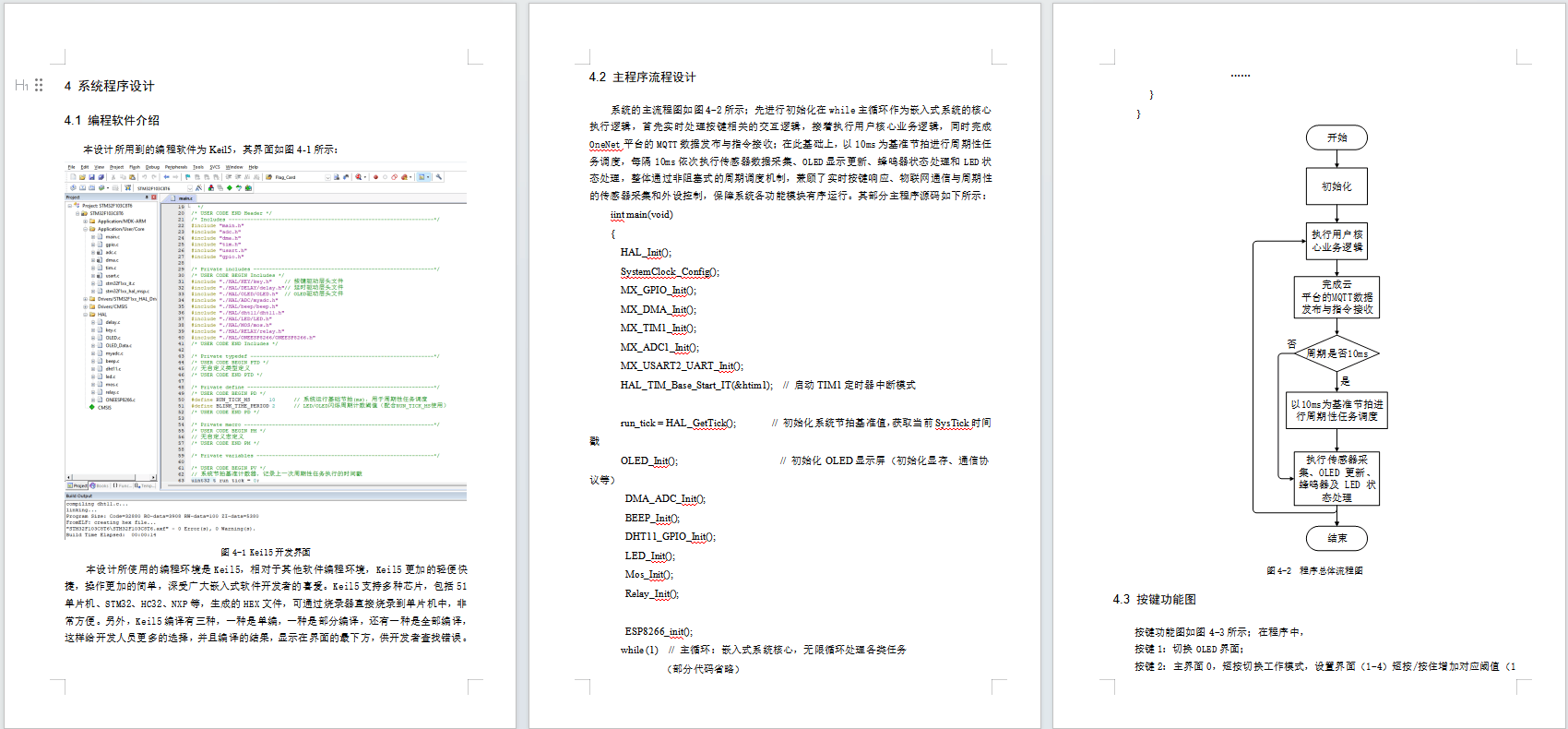

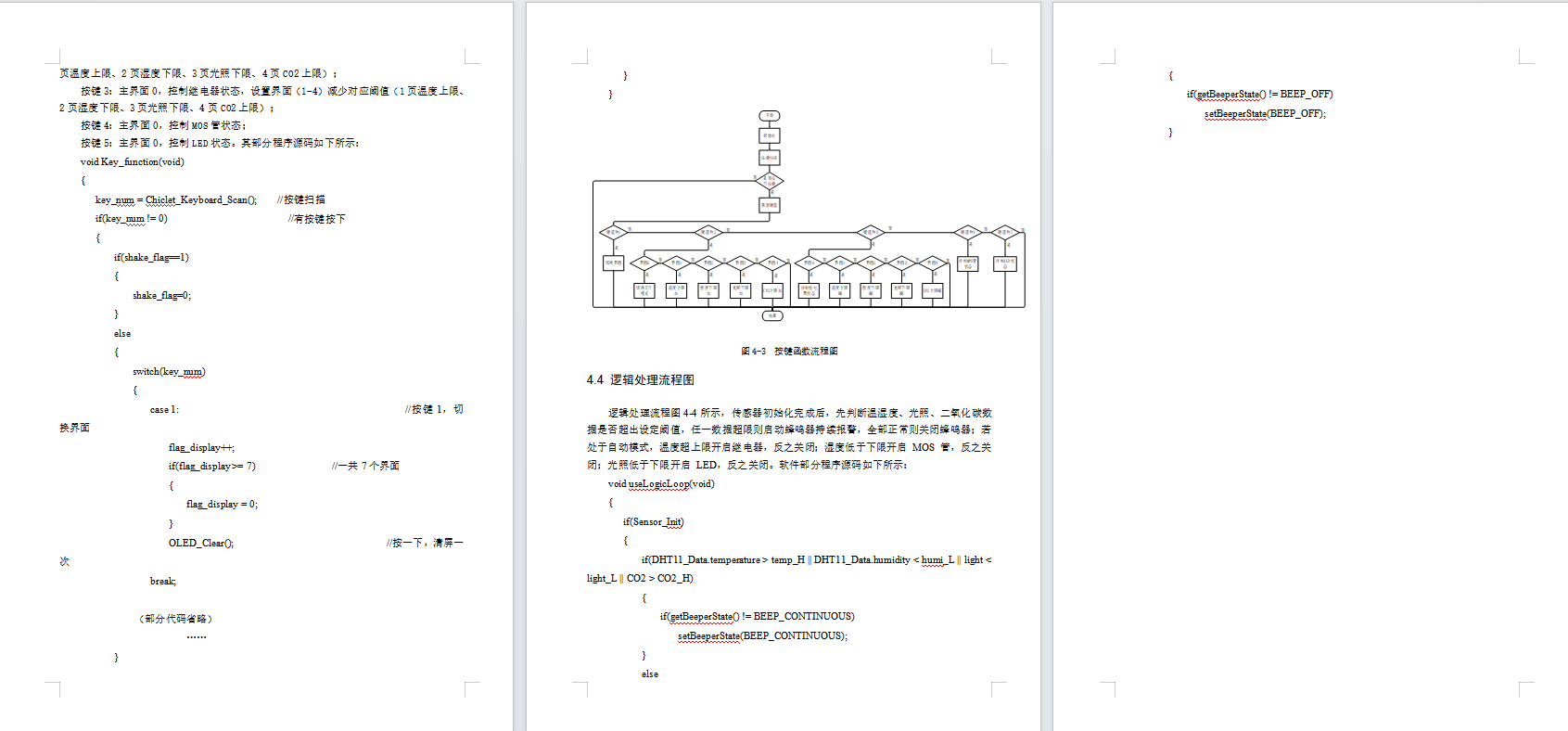

软件设计流程：

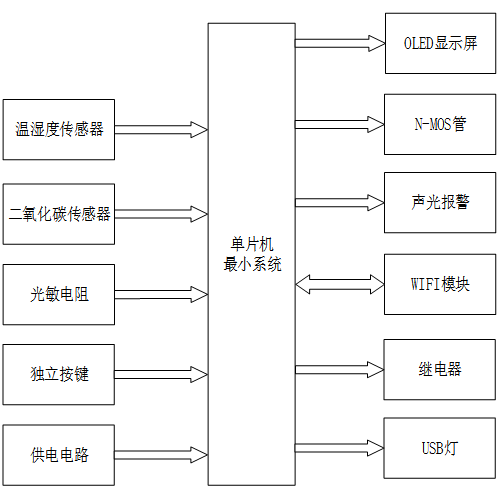

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32与物联网的智能环境监测与控制系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温湿度传感器，采集环境温湿度；第二部分是二氧化碳传感器，采集二氧化碳浓度数值；第三部分是光敏电阻，采集光照强度值；第四部分是独立按键，实现界面切换、参数加减、设备手动控制；第五部分是供电电路，给整个系统供电。
输出由六部分组成，第一部分是OLED显示屏，切换显示主监测界面、各参数设置界面；第二部分是N-MOS管，驱动加湿器工作；第三部分是声光报警，数据异常时触发声光告警的声音提示；第四部分是WIFI模块，实现数据上传、远程通信；第五部分是继电器，用于控制风扇；最后是USB灯，进行补光。

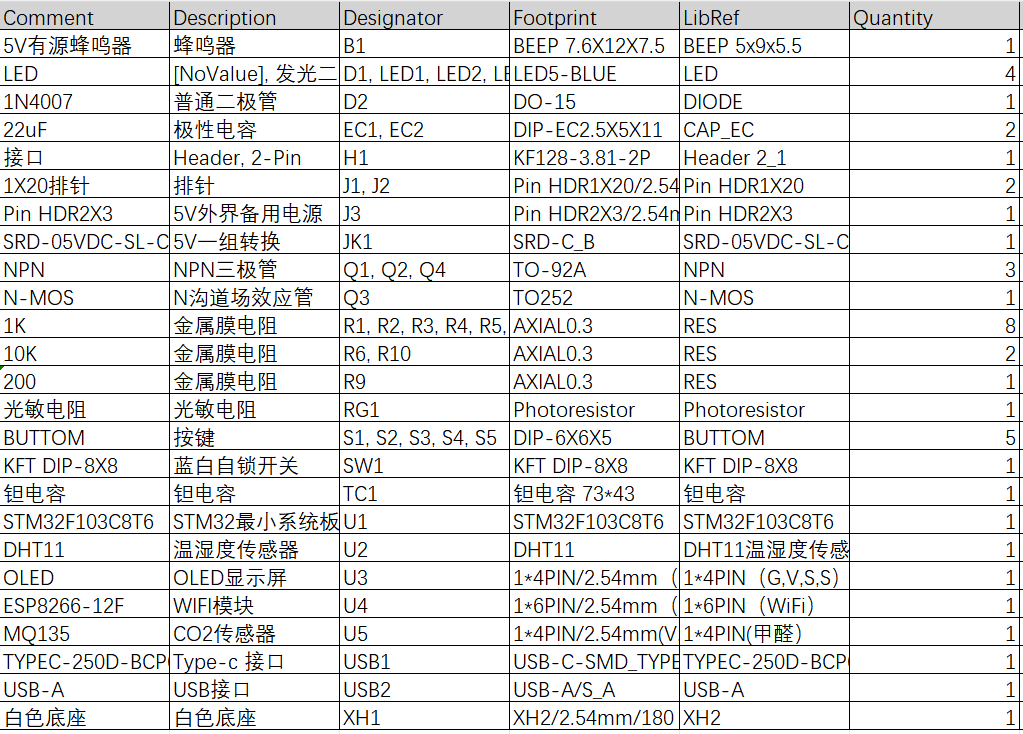

硬件清单：
