编号：

T1502602M

设计简介：

基于STM32的老人健康与环境安全监测报警系统设计，主要实现以下功能：

1.通过MQ4天然气传感器监测甲烷
2.通过MQ9可燃气体气传感器监测可燃气体
3.通过DHT11温湿度传感器监测温湿度
4.通过震动传感器检测震动
5.通过心率血氧传感器检测心率血氧
6.通过火焰传感器检测是否发生火焰
7.通过OLED显示对应参数
8.通过按键设置对应阈值等
9.通过4G模块将数据上传至云平台进行数据的存储，发送短信功能
10.当各类数据超出阈值执行对应操作（启停风扇，启停水泵、启停风扇）

电源： 5V
传感器：天然气传感器（MQ4)、可燃气传感器（MQ9）、温湿度传感器（DHT11）、震动传感器（SW-420）、心率血氧传感器（MAX30102 T03）、火焰传感器
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键
执行器：蜂鸣器、风扇、水泵、led
通讯：4G模块（ML307R）

标签：STM32、OLED12864、MQ4、MQ9、DHT11、SW-420、MAX30102 T03、火焰传感器、ML307R

题目扩展：基于Arduino的老人健康管理系统的设计与实现、基于物联网的老人护理系统的设计与实现

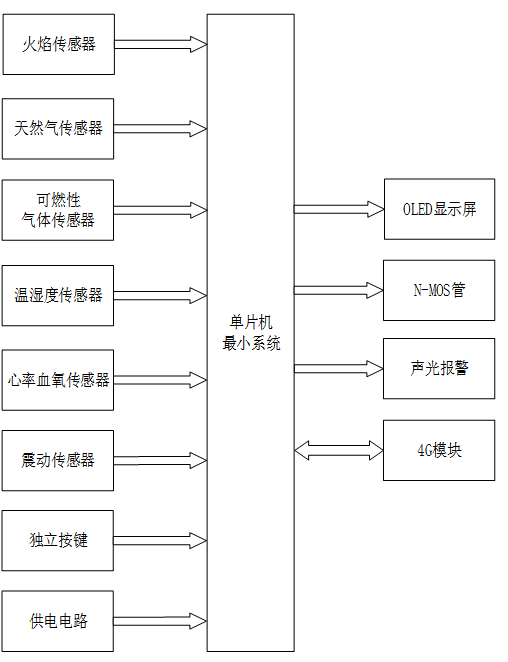

基于STM32的老人健康与环境安全监测报警系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 火焰传感器模块：用于采集环境火焰信号
2. 天然气传感器模块：用于采集甲烷气体浓度数值
3. 可燃气体传感器模块：用于采集可燃气体浓度数值
4. 温湿度传感器模块：用于采集环境温湿度数据
5. 心率血氧传感器模块：用于采集心率血氧数据
6. 震动传感器模块：用于采集震动信号并输出状态，作为摔倒告警的检测依据
7. 独立按键模块：用于实现界面切换、参数加减、设备手动控制、控制模式切换的手动输入操作
8. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：用于切换显示主监测界面（实时数据+状态）、各参数设置界面（阈值数值）
2. N-MOS管控制模块：用于驱动水泵、风扇工作
3. 声光报警模块：异常时触发声光告警的声音提示
4. 4G模块：用于实现数据上传、远程通信，还能在异常触发时发送对应告警短信
