设计编号：T1502602M

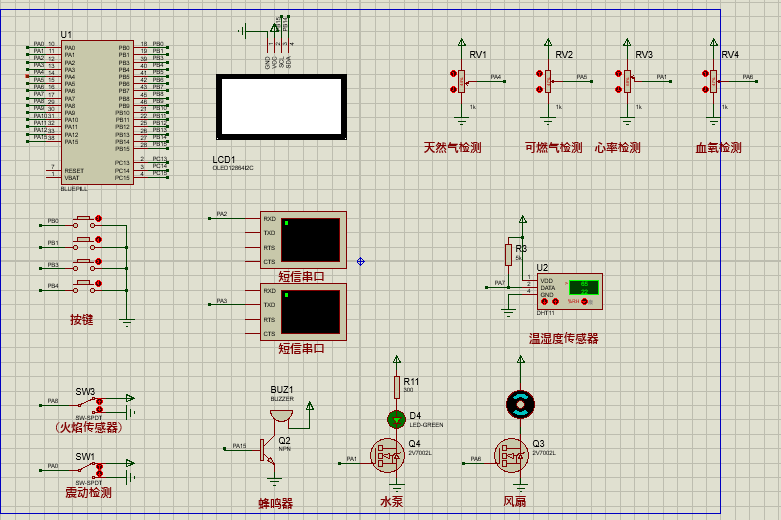

仿真视频演示：
软件安装：
资料预览
效果图：

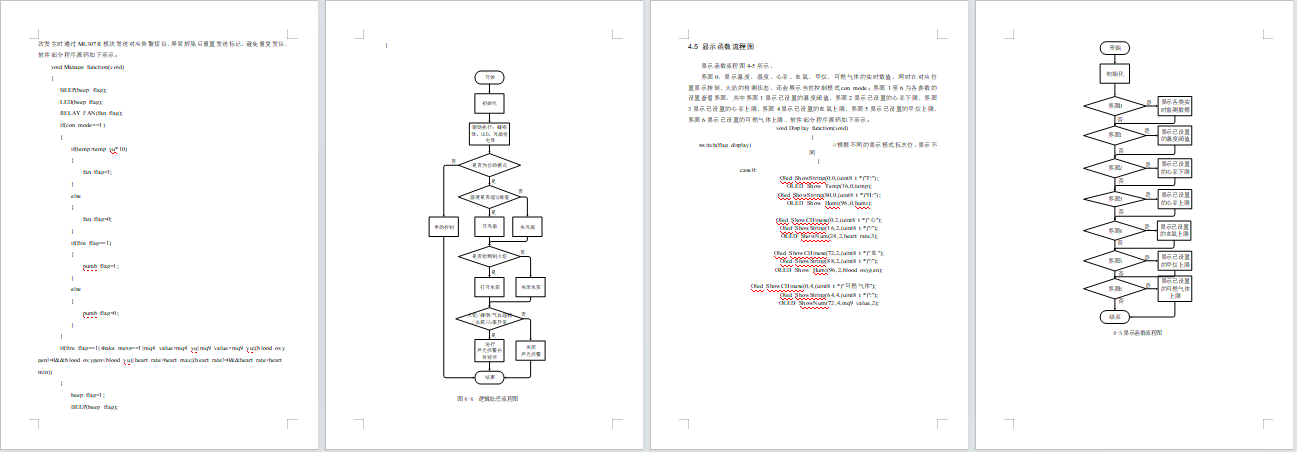

总体资料：

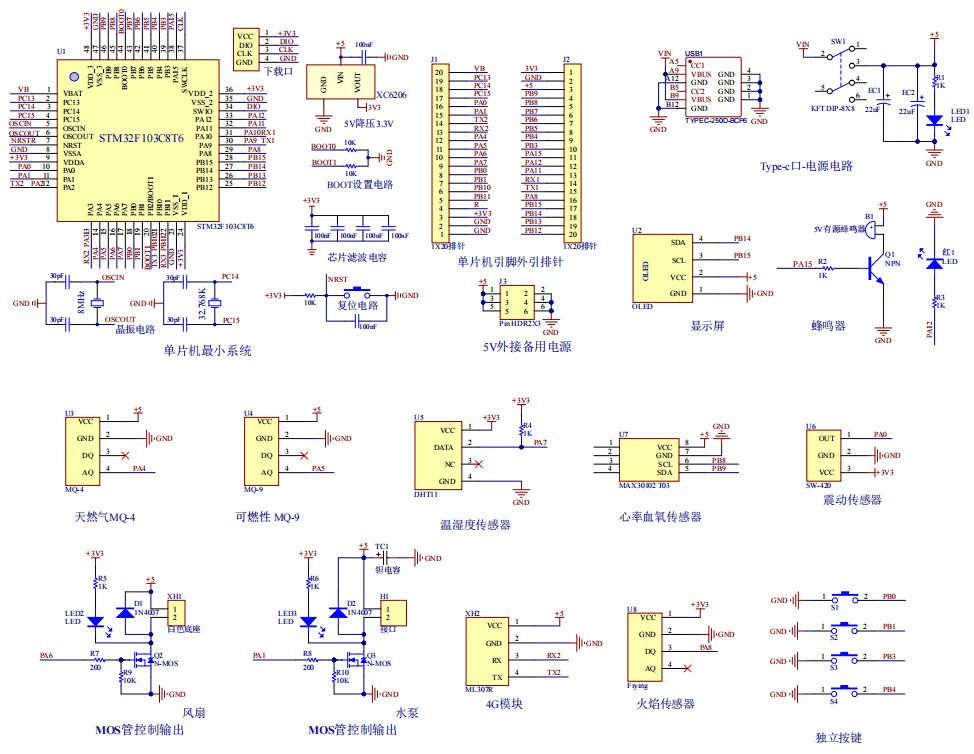

原理图：

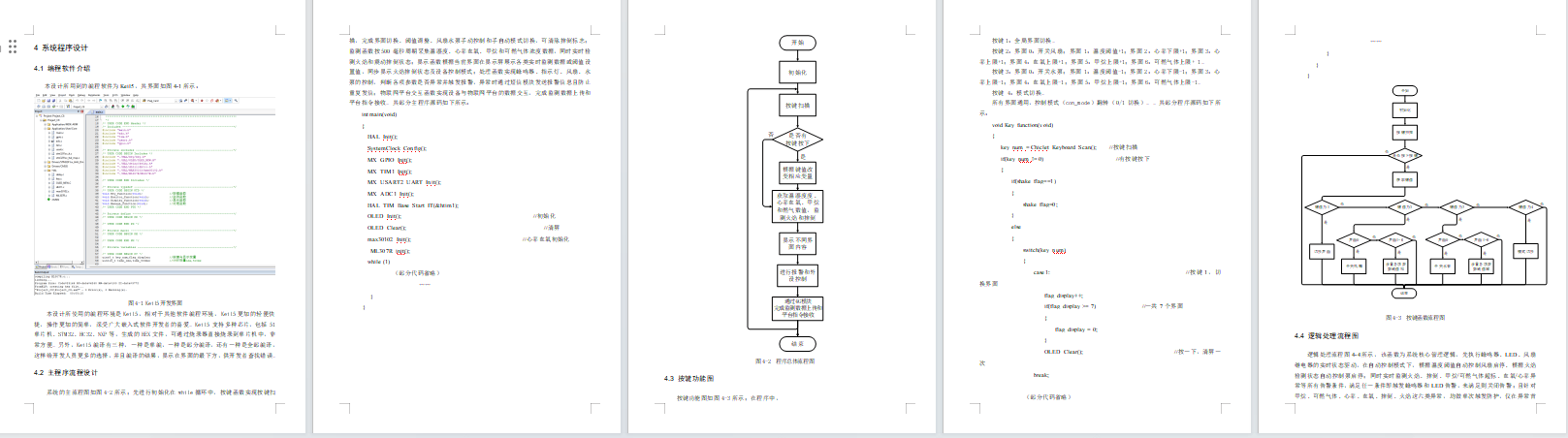

软件设计流程：

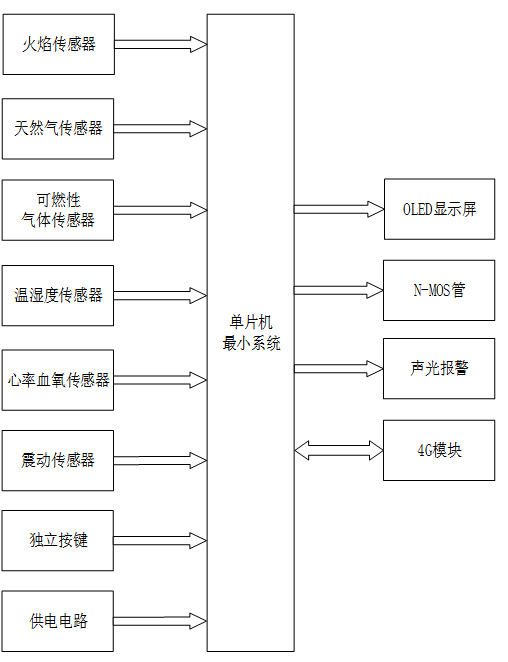

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于SM32老人健康与环境安全监测报警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是火焰传感器，采集环境火焰信号；第二部分是天然气传感器，采集甲烷气体浓度数值；第三部分是可燃气体传感器，采集可燃气体浓度数值；第四部分是温湿度传感器，采集环境温湿度数据；第五部分是心率血氧传感器，采集心率血氧数据；第六部分是震动传感器，采集震动信号，输出状态，作为摔倒告警的检测依据；第七部分是独立按键，实现界面切换、参数加减、设备手动控制、控制模式切换的手动输入操作；第八部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是OLED显示屏，切换显示主监测界面（实时数据+状态）、各参数设置界面（阈值数值）；第二部分是N-MOS管，驱动水泵、风扇工作；第三部分是声光报警，异常时触发声光告警的声音提示；第四部分是4G模块，实现数据上传、远程通信还能在异常触发时，发送对应告警短信。

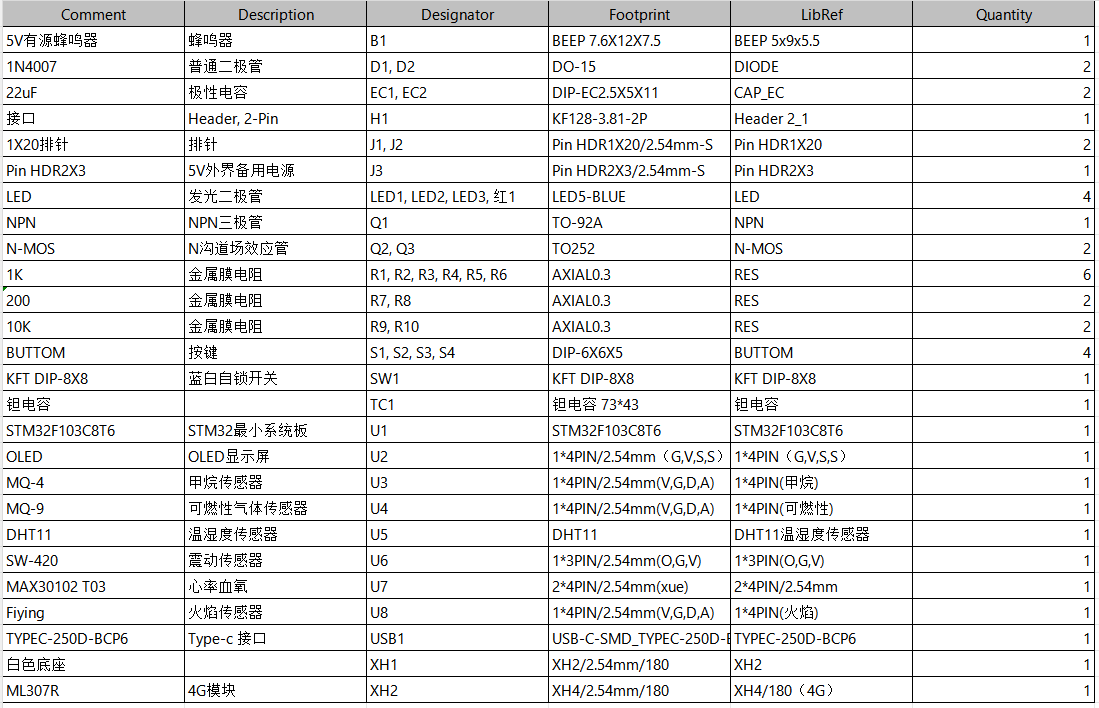

硬件清单：
