编号：

T1532605M

设计简介：

本设计是基于物联网的洗手间监测系统的设计与实现，主要实现以下功能：

1、通过一组红外对管模块检测洗手间进人和出人，当洗手间有人并且光照检测低于设置阈值，打开照明。
2、当模拟模拟厕所中的红外传感器检测到人离开，10s之后，启动水泵进行冲水。
3、洗手池——检测到人（红外传感器），开始洗手池水泵洗手，检测人离开停止。
4、通过氨气检测是否超出阈值，超出阈值后分为三级运行，来降低氨气浓度。
5、通过水流量检测模块来检测水流量，冲水时间超过10s，判定异常流水，远程报警（水管异常出水）。
6、通过按键设置定时消杀时间，时间到了，启动消毒实现杀毒。
7、通过按键设置时间、阈值和远程报警。
8、通过WiFi模块可以实现远程操控和监视。

电源： 5V
传感器：水流量传感器（YF-S401）、红外检测传感器（TCRT5000）、红外对管（FC-33）、氨气传感器（MQ-135）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（MOS）、水泵（HB-M09）、消毒（继电器）、USB灯
人机交互：独立按键
通信模块：WiFi模块（ESP8266）

标签：STM32、OLED12864、通风杀菌、红外对管、红外检测传感器、MQ-135、MOS管、HB-M09、USB灯、ESP8266

题目扩展：智能消杀系统、智能除尘杀菌室、智能盥洗室

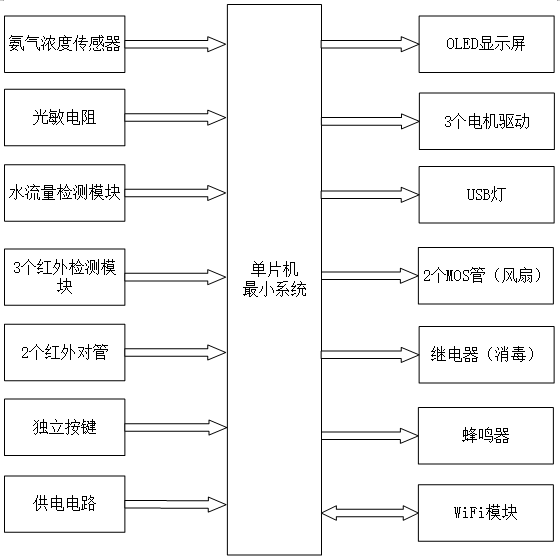

基于物联网的洗手间监测系统的设计与实现

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 氨气浓度传感器模块：用于检测洗手间内的氨气浓度
2. 光敏电阻模块：用于检测环境光照强度
3. 水流量检测模块：用于监测总阀门的水流状态
4. 红外检测模块：共3个，分别用于坑位人体检测、人流量检测与洗手池人体检测
5. 红外对管模块：共2个，用于辅助人体感应与冲水触发
6. 独立按键模块：用于功能界面切换、各类阈值与定时时间设置
7. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：用于实时显示坑位空闲数量、卫生间内人数、氨气浓度、光照强度、水流状态及系统运行参数
2. 电机驱动模块：共3个，分别控制冲水水泵、洗手池水泵与除臭风扇
3. USB灯模块：用于环境照明，在人流量达标且光照不足时自动开启
4. MOS管控制模块：共2个，分别控制两路排气风扇，根据氨气浓度分级调节运行状态
5. 继电器控制模块：用于控制消毒器，实现定时自动消杀
6. 蜂鸣器模块：用于水管异常流水等故障的本地声光报警
7. WiFi 模块：通过物联网平台实现与手机 APP 的双向数据传输，支持远程参数设置、报警接收、状态查看与设备控制
