设计编号：T1532605M
实物视频演示：
软件安装：
资料预览

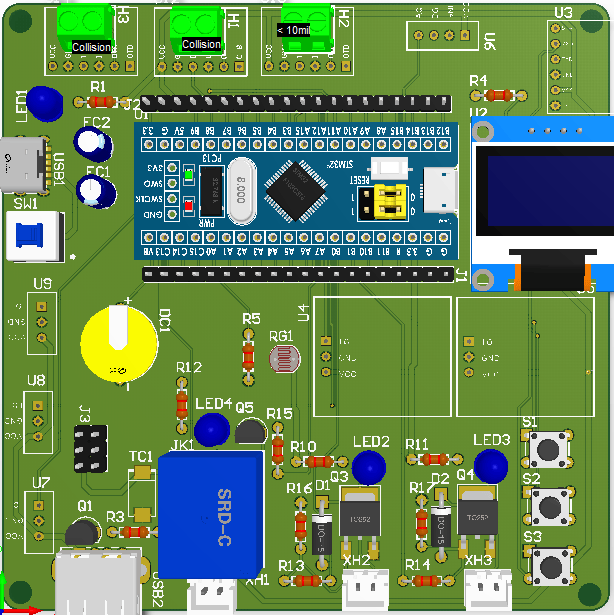

效果图：

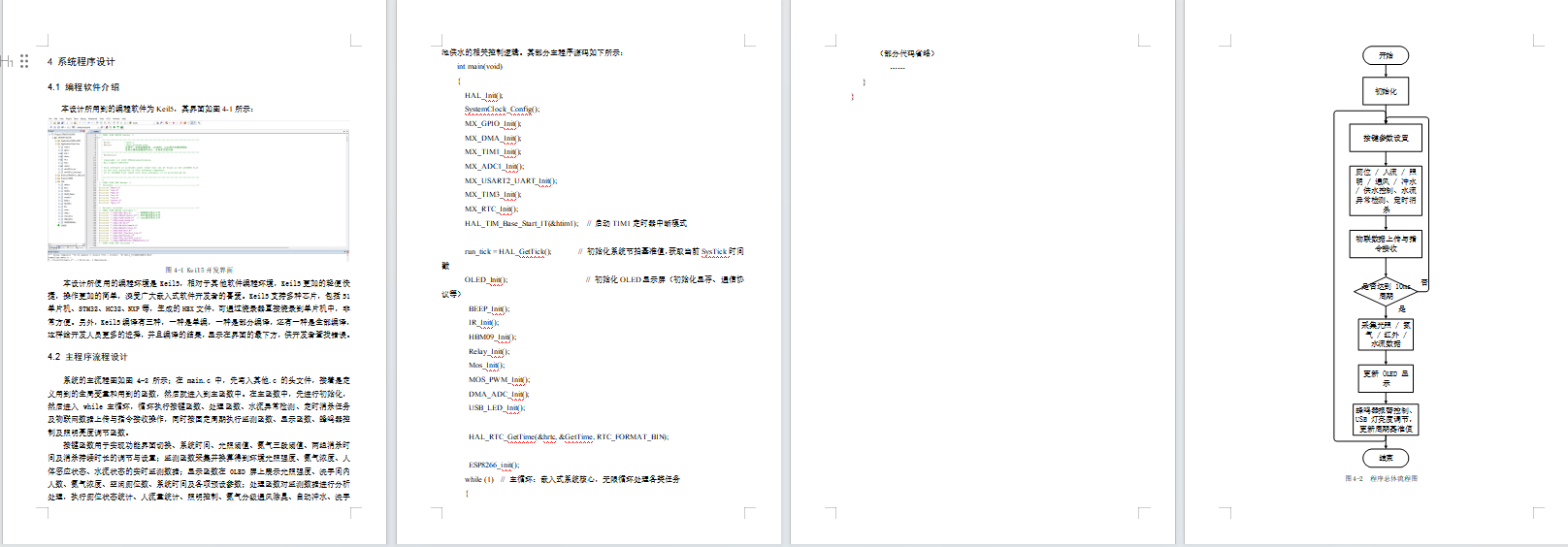

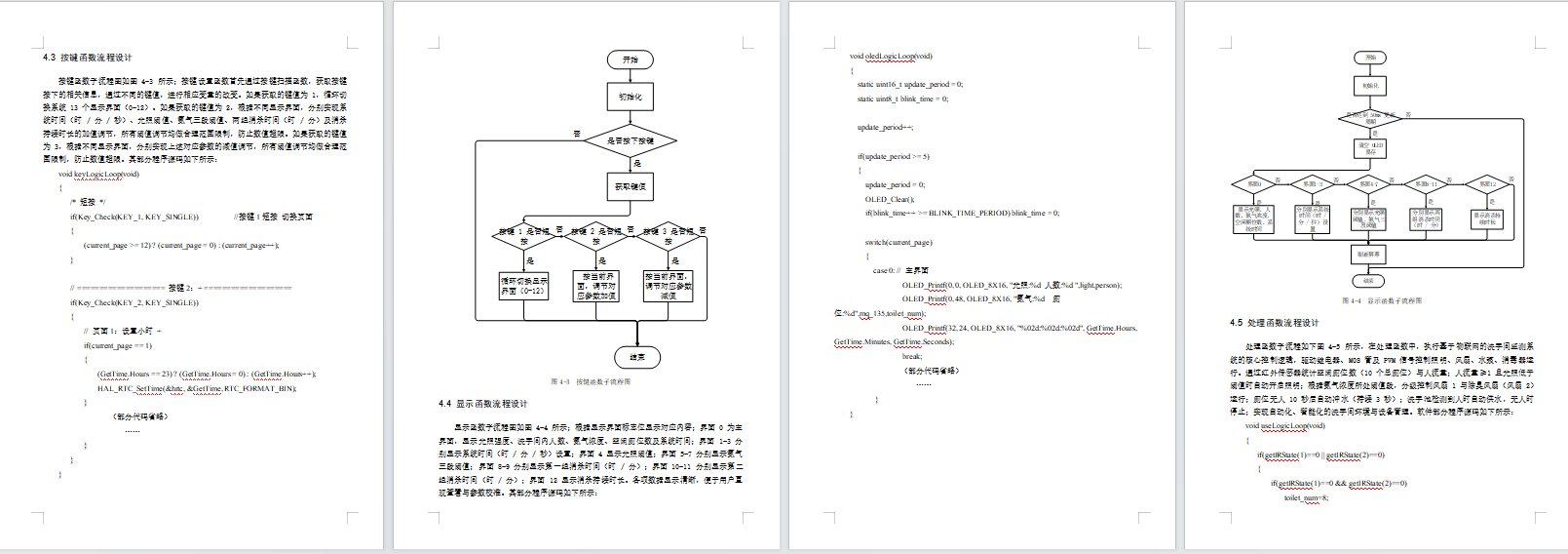

总体资料：

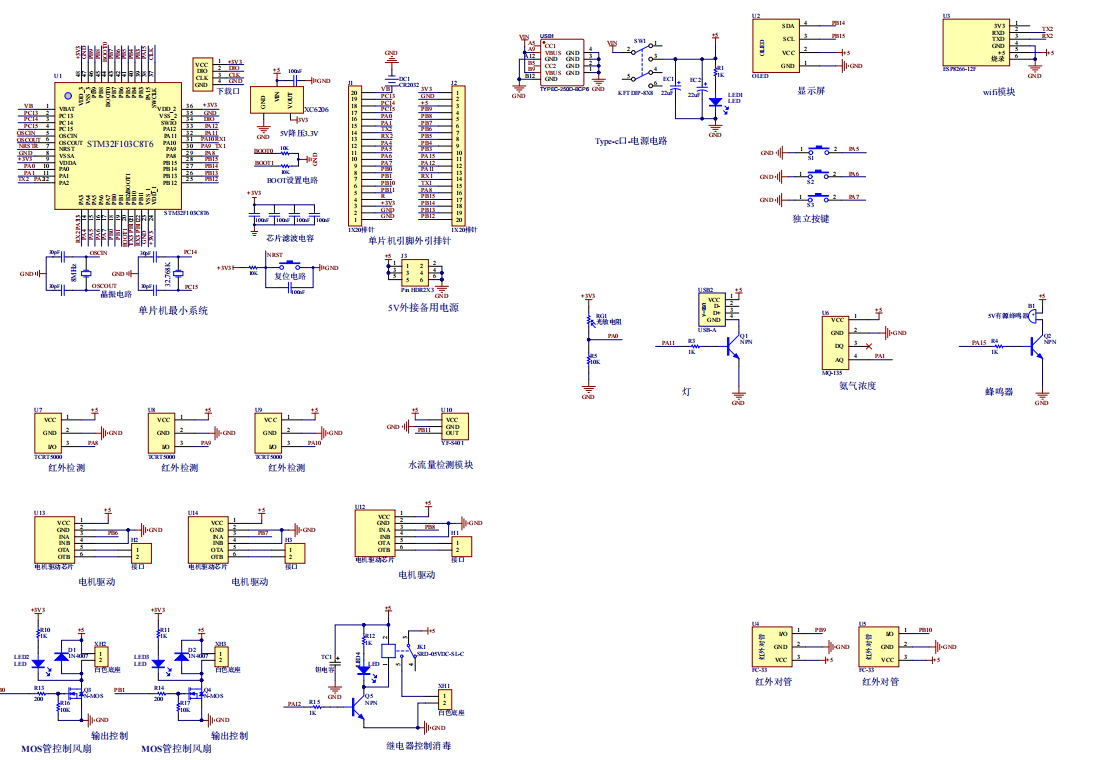

原理图：

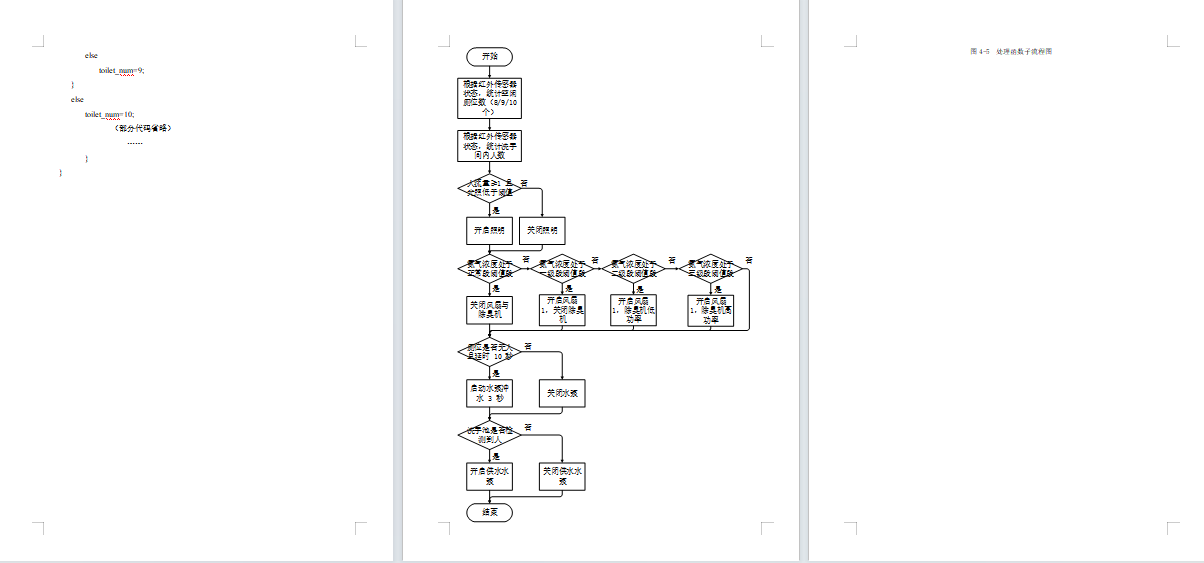

软件设计流程：

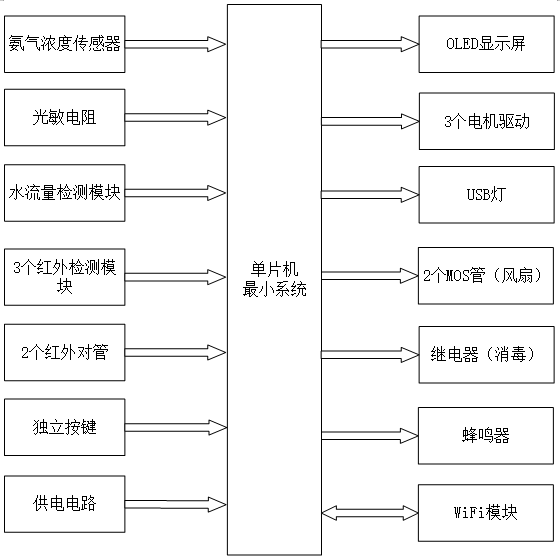

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于物联网的洗手间监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是氨气浓度传感器，用于检测洗手间内的氨气浓度；第二部分是光敏电阻，用于检测环境光照强度；第三部分是水流量检测模块，用于监测总阀门的水流状态；第四部分是 3 个红外检测模块，分别用于坑位人体检测、人流量检测与洗手池人体检测；第五部分是 2 个红外对管，用于辅助人体感应与冲水触发；第六部分是独立按键，用于功能界面切换、各类阈值与定时时间设置；第七部分是供电电路，给整个系统供电。
输出由七部分组成，第一部分是 OLED 显示屏，用于实时显示坑位空闲数量、卫生间内人数、氨气浓度、光照强度、水流状态及系统运行参数；第二部分是 3 个电机驱动，分别控制冲水水泵、洗手池水泵与除臭风扇；第三部分是 USB 灯，用于环境照明，在人流量达标且光照不足时自动开启；第四部分是 2 个 MOS 管，分别控制两路排气风扇，根据氨气浓度分级调节运行状态；第五部分是继电器，用于控制消毒器，实现定时自动消杀；第六部分是蜂鸣器，用于水管异常流水等故障的本地声光报警；第七部分是 WiFi 模块，通过物联网平台实现与手机 APP 的双向数据传输，支持远程参数设置、报警接收、状态查看与设备控制。

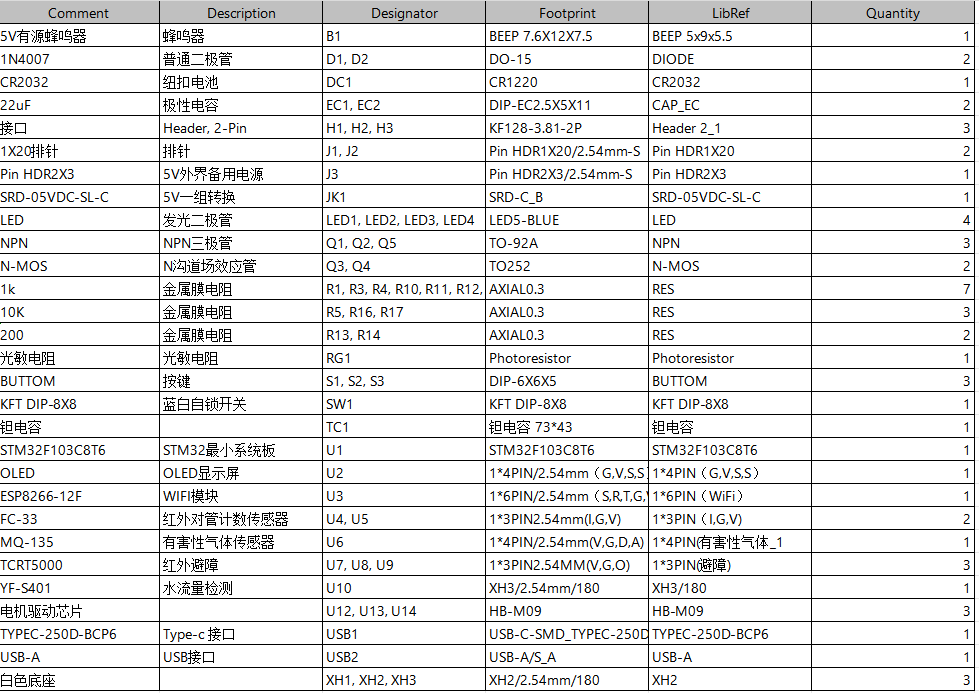

硬件清单：
