编号：

T1682602M

设计简介：

本设计是基于ZigBee技术的小型多肉温室光照数据采集系统设计与实现，主要实现以下功能：

1.可通过温湿度传感器检测当前温湿度
2.可通过光敏电阻检测当前光照强度
3.可通过土壤湿度传感器检测当前土壤湿度
4.可通过二氧化碳传感器检测当前二氧化碳浓度
5.可通过按键设置阈值，切换模式，控制风扇、水泵和灯光
6.自动模式下：当环境温度或者湿度过高，打开风扇；放土壤湿度过低，打开水泵并报警；当光照过低，打开灯光
7.主机通过Zigbee与从机通信，可通过WIFI模块连接云平台

电源： 5V
传感器：土壤湿度传感器、二氧化碳传感器、温湿度传感器（DHT11）、光敏电阻传感器
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键
执行器：蜂鸣器、灯、风扇、水泵
通讯：wifi模块（ESP8266），zigbee通信模块

标签：STM32、OLED12864、土壤湿度传感器、二氧化碳传感器、DHT11、光敏电阻、zigbee通信模块、ESP8266

题目扩展：基于STM32与ZigBee的智能家居控制系统设计、基于zigbee的校园宿舍环境的安全检测系统

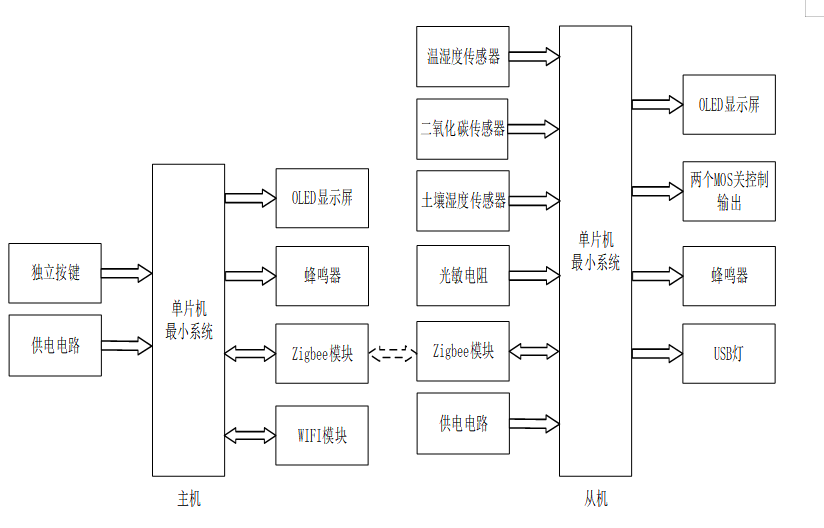

基于ZigBee技术的小型多肉温室光照数据采集系统设计与实现

一、主控部分

核心：STM32 单片机（主机、从机均采用）
功能：获取输入部分数据，经过内部处理，控制输出部分

二、主机输入部分

1. 独立按键模块：用于实现工作模式切换、各类阈值的增减设置
2. 供电电路：给整个系统供电

三、主机输出部分

1. OLED 显示屏：用于实时显示从机采集的环境数据、当前设定的阈值参数及工作模式
2. 蜂鸣器模块：当监测数据超出阈值时，触发蜂鸣器报警
3. ZigBee模块：用于进行主从机通信
4. WiFi 模块：用于向上位机物联网平台上传监测数据

四、从机输入部分

1. 温湿度传感器模块：用于采集空气温湿度
2. 二氧化碳传感器模块：用于采集CO₂浓度
3. 土壤湿度传感器模块：用于采集土壤湿度
4. 光敏电阻模块：用于采集光照强度
5. ZigBee模块：用于进行主从机通信
6. 供电电路：给整个系统供电

五、从机输出部分

1. OLED 显示屏：用于显示传感器数据
2. N-MOS管控制模块：共2个，用于自主控制风扇、水泵
3. 蜂鸣器模块：用于数据异常报警
4. USB灯模块：用于补光
