设计编号：T1682602M
实物视频演示：
软件安装：
资料预览
效果图：

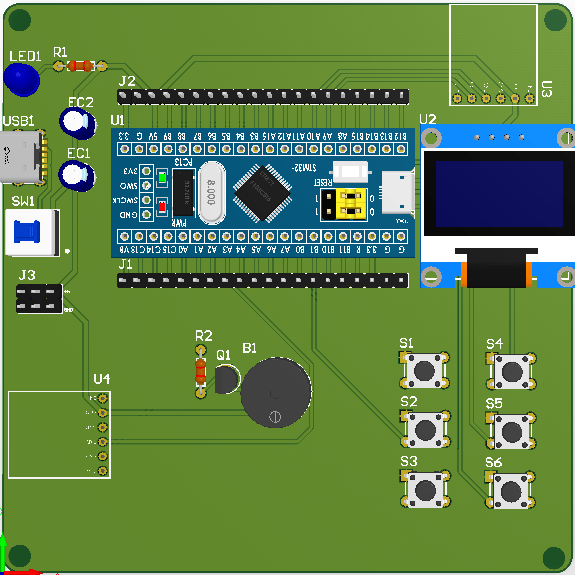

主机：

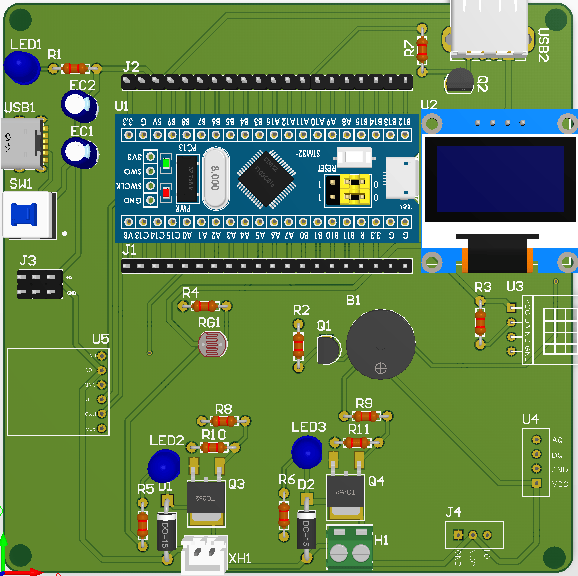

从机：

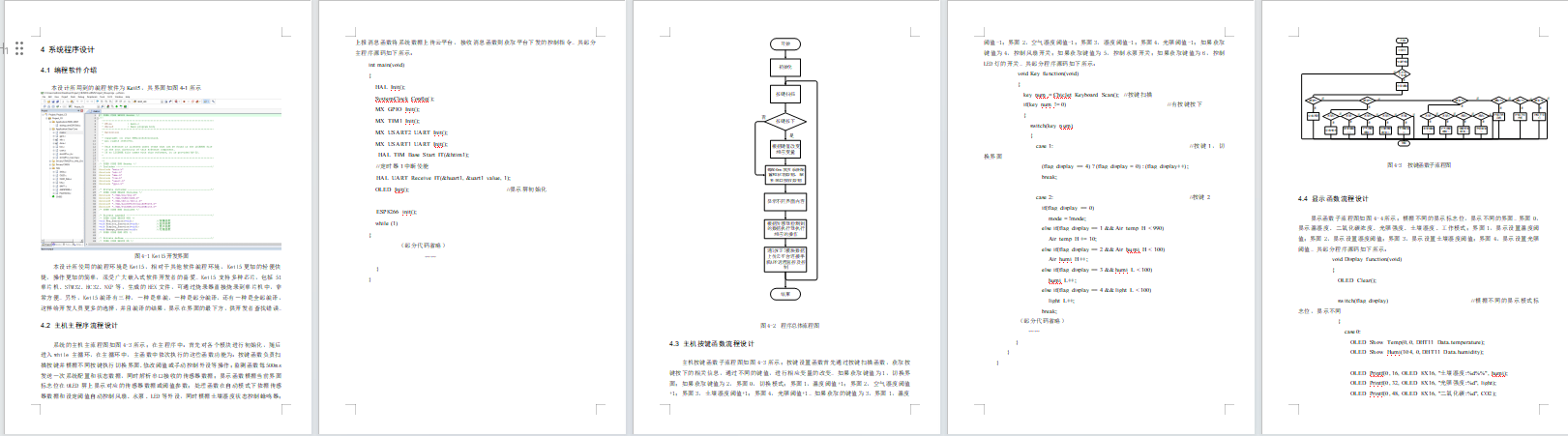

总体资料：
原理图：

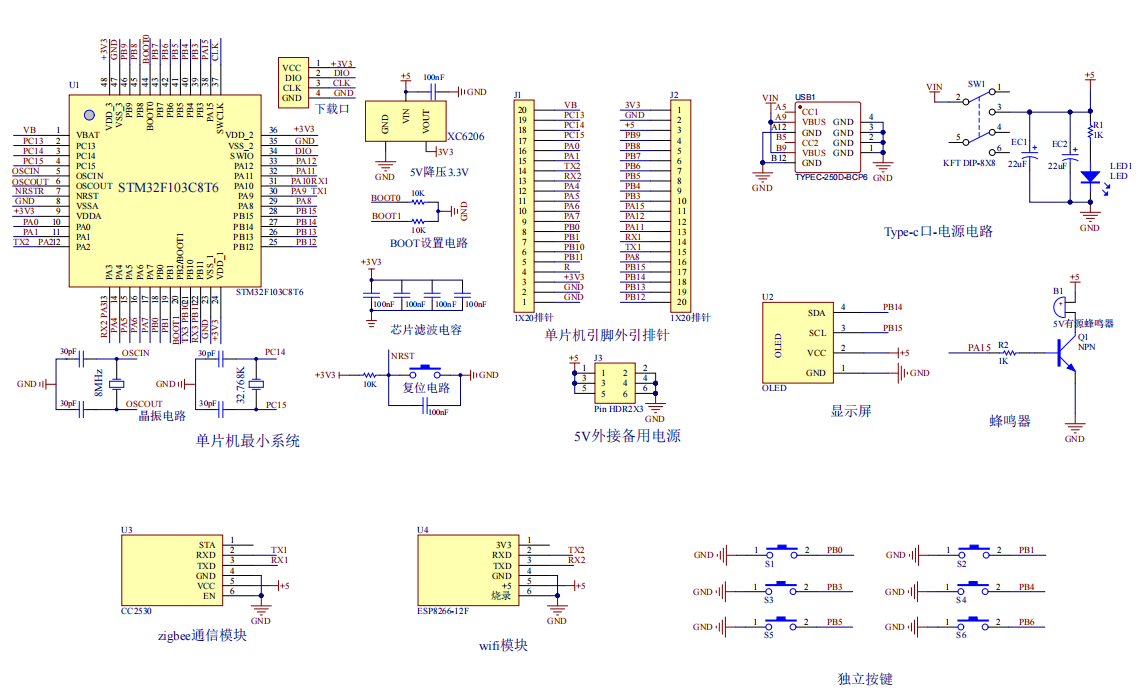

主机：

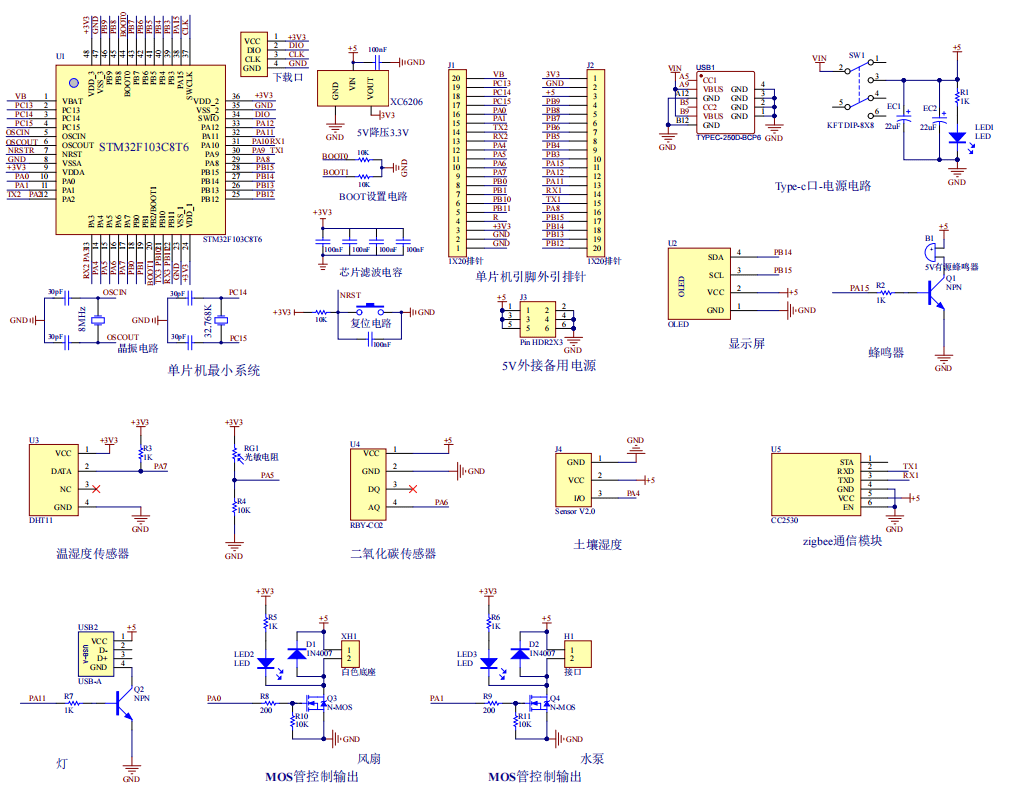

从机：

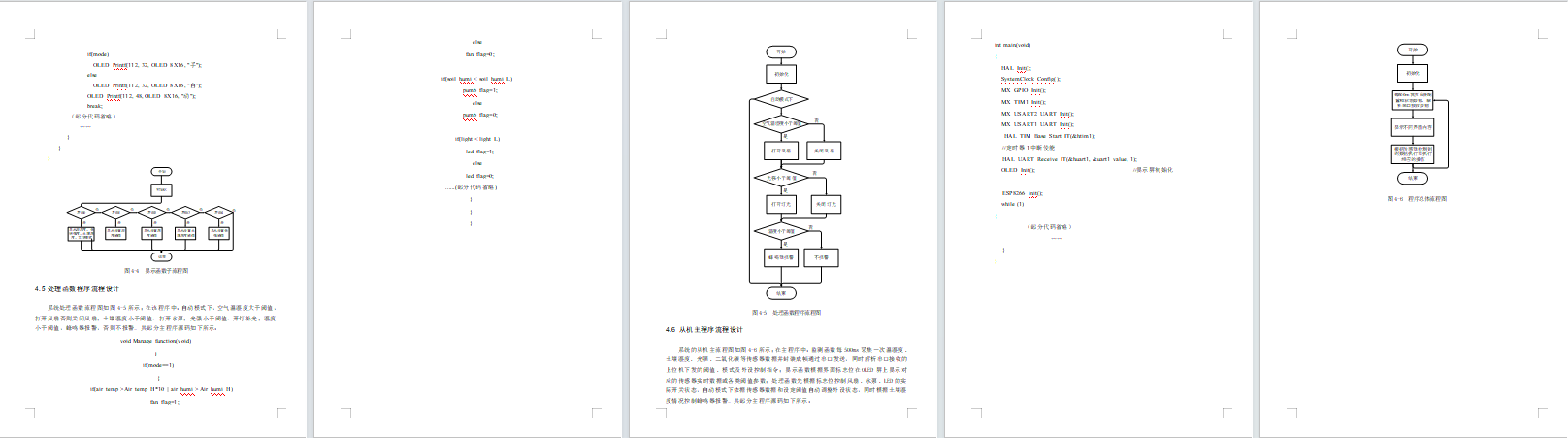

软件设计流程：

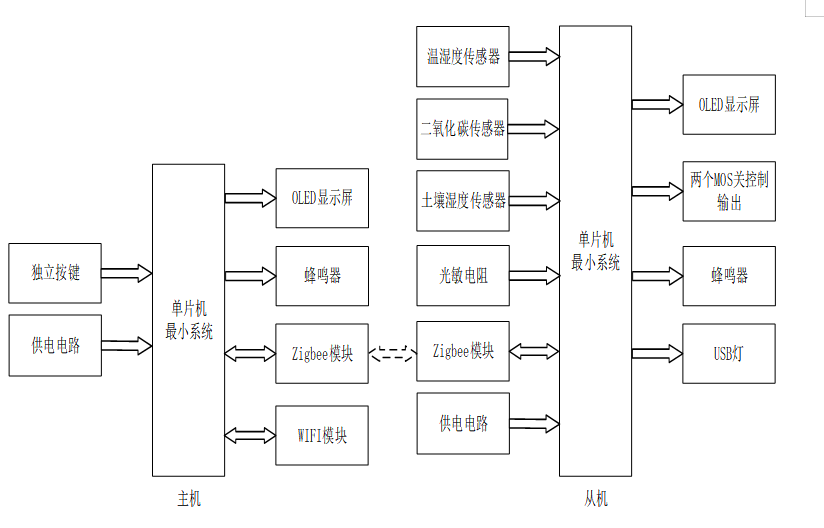

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于ZigBee技术的小型多肉温室光照数据采集系统设计与实现 ，其中包含从机和主机部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
主机输入由两部分组成，第一部分是独立按键，实现工作模式切换、各类阈值的增减设置；第二部分是供电电路，给系统供电。输出分四部分，第一部分是OLED，实时显示从机采集的环境数据、当前设定的阈值参数及工作模式；第二部分是蜂鸣器，当监测数据超出阈值时，触发蜂鸣器报警；第三部分是zigbee模块，通过该模块进行主从机通信；第四部分是WIFI模块，通过WiFi模块向上位机物联网平台上传监测数据。
从机输入由六部分组成，第一部分是温湿度传感器，采集空气温湿度；第二部分是二氧化碳传感器，采集CO2浓度；第三部分是土壤湿度传感器，采集土壤湿度；第四部分是光敏电阻，采集光照强度；第五部分是zigbee模块，通过该模块进行主从机通信；第六部分是供电电路，给整个系统供电。输出有四部分组成，第一部分是OLED显示屏，显示传感器数据；第二部分是2个N-MOS管控制，通过MOS管自主控制风扇、水泵；第三部分是蜂鸣器，数据异常报警；最后是USB灯，用于补光。
硬件清单：

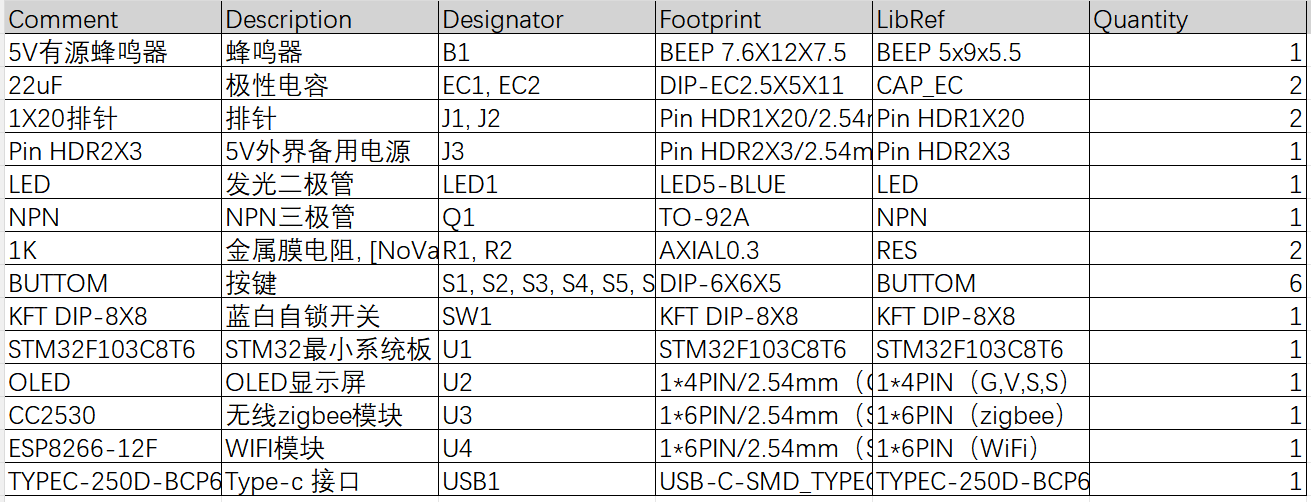

主机：

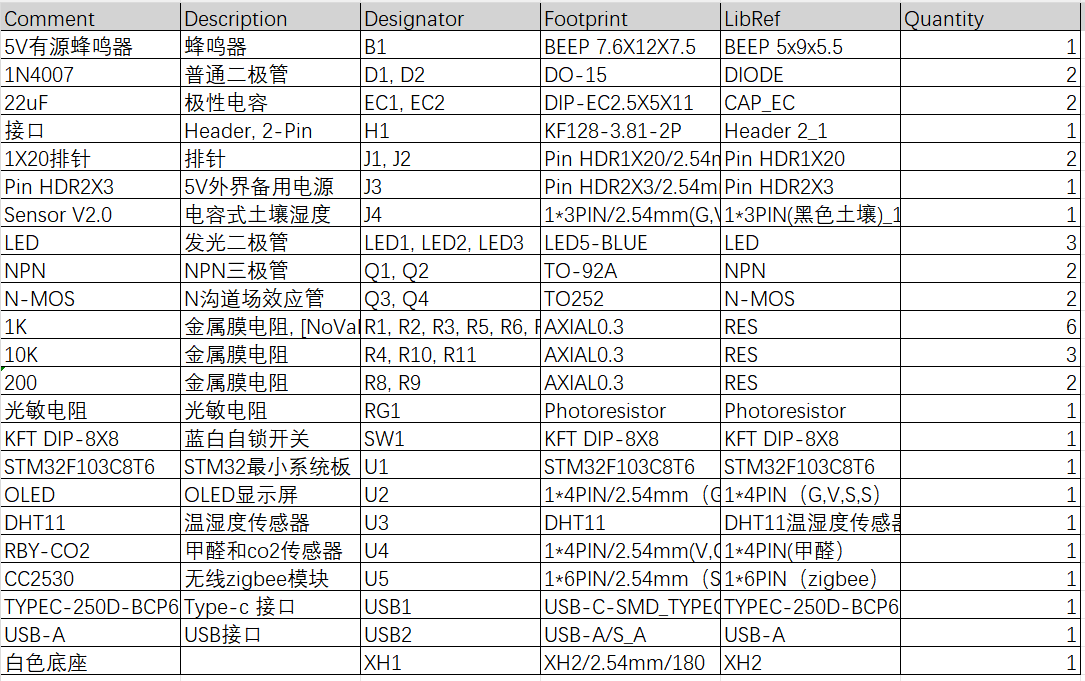

从机：
