设计简介：

本设计是基于STM32的食堂智能果蔬称重系统，主要实现以下功能：

1.可通过摄像头识别苹果、黄瓜、香蕉、西红柿
2.可通过压力传感器对蔬菜或水果进行称重
3.显示屏显示水果蔬菜种类、重量、单价以及总价
4.称重完成后蜂鸣器响一声进行提醒
5.可通过按键修改蔬菜水果的单价

电源： 5V
传感器：压力传感器（HX711）、Ai识别模组（K230）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、HX711、K230、有源蜂鸣器、独立按键

题目扩展：智能电子秤、智能快递分拣系统

基于单片机的食堂智能果蔬称重系统设计

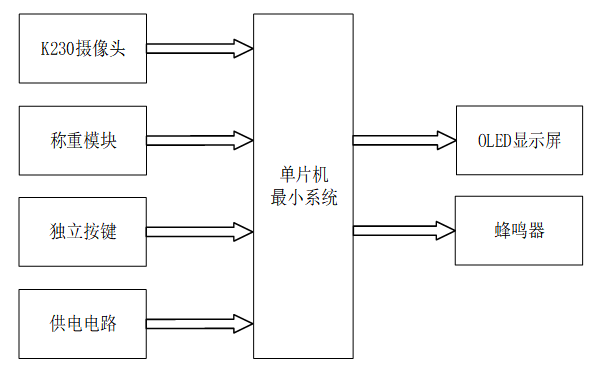

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. K230摄像头模块：负责识别果蔬种类
2. 称重模块：用于采集果蔬重量
3. 独立按键模块：用于实现界面切换、设置单价
4. 供电电路：给整个系统供电

三、输出部分

1. OLED 显示屏：用于显示称重数据和设置单价界面信息
2. 蜂鸣器模块：用于发出称重成功提示音
