编号：

T1952605M

设计简介：

本设计是基于STM32的智慧油田监控系统，主要实现以下功能：

(1)通过传感器实时采集原油采集腔内的温度、压力、液位
(2)温度、压力、液位超过阈值后蜂鸣器声光报警
(3)温度过高-自动打开加湿器
(4)OLED屏显示实时温度、压力与液位
(5)通过按键可以设置温度、液位、压力阈值
(6)通过wifi链接云平台，可以实现远程检测数据和设置阈值手动模式

电源： 5V
传感器：温度传感器（DS18B20）、压力传感器（XGZP6847A）、液位传感器（HB-023）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加湿器（N-Mos驱动）
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、DS18B20、XGZP6847A、HB-023、加湿器、N-Mos、独立按键、ESP8266-12F

题目扩展：发动机压力监测系统、智能大货车油箱防盗系统

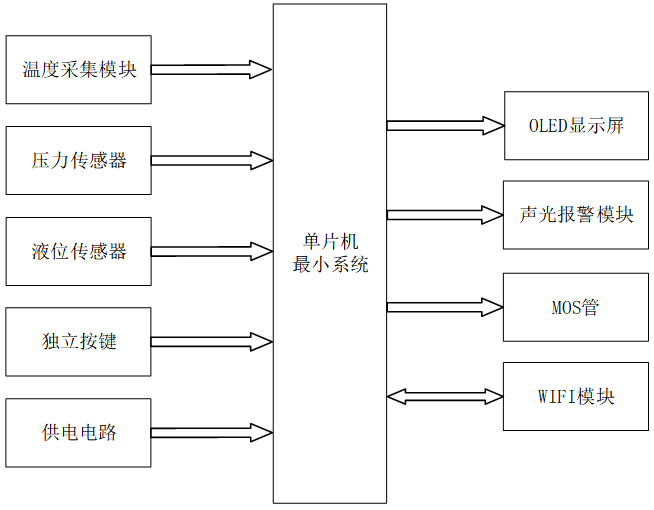

基于stm32的智慧油田监控系统设计与实现

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 温度采集模块：用于实时采集原油采集腔内的温度数据
2. 压力传感器模块：用于实时采集原油采集腔内的压力数据
3. 液位传感器模块：用于实时采集原油采集腔内的液位数据
4. 独立按键模块：共3个，用于实现温度、压力、液位阈值设置及功能切换等操作
5. 供电电路：由 Type-C 接口、5V 外接备用电源及 5V 降压 3.3V 电路构成，为整个系统提供稳定供电

三、输出部分

1. OLED 显示屏：用于实时展示温度、压力、液位的监测数据及阈值信息
2. 声光报警模块：用于温度、压力、液位超过阈值时发出报警提示
3. MOS管控制输出模块：用于温度过高时自动打开加湿器
4. WiFi 模块：用于连接云平台，实现远程数据检测、阈值设置及手动模式控制
