设计编号：T1952605M

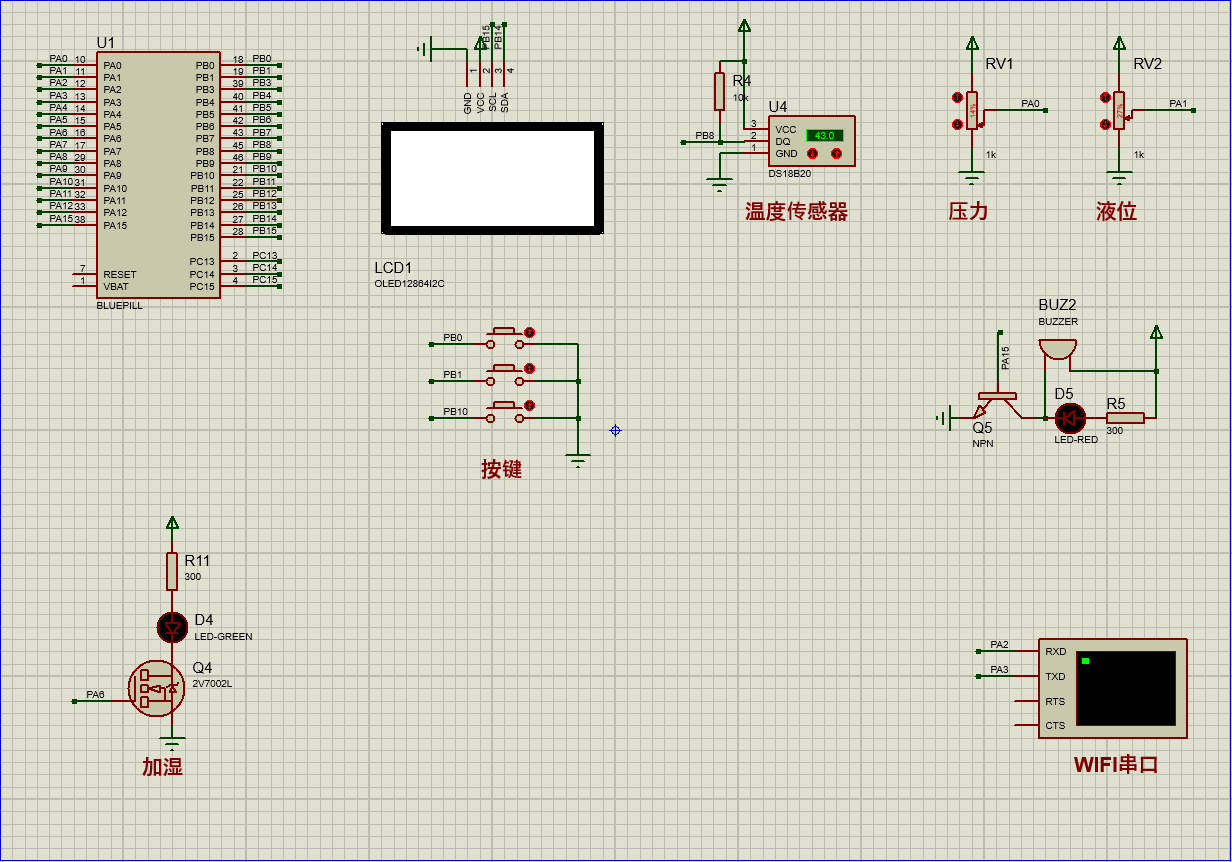

仿真视频演示：
软件安装：
资料预览
效果图：

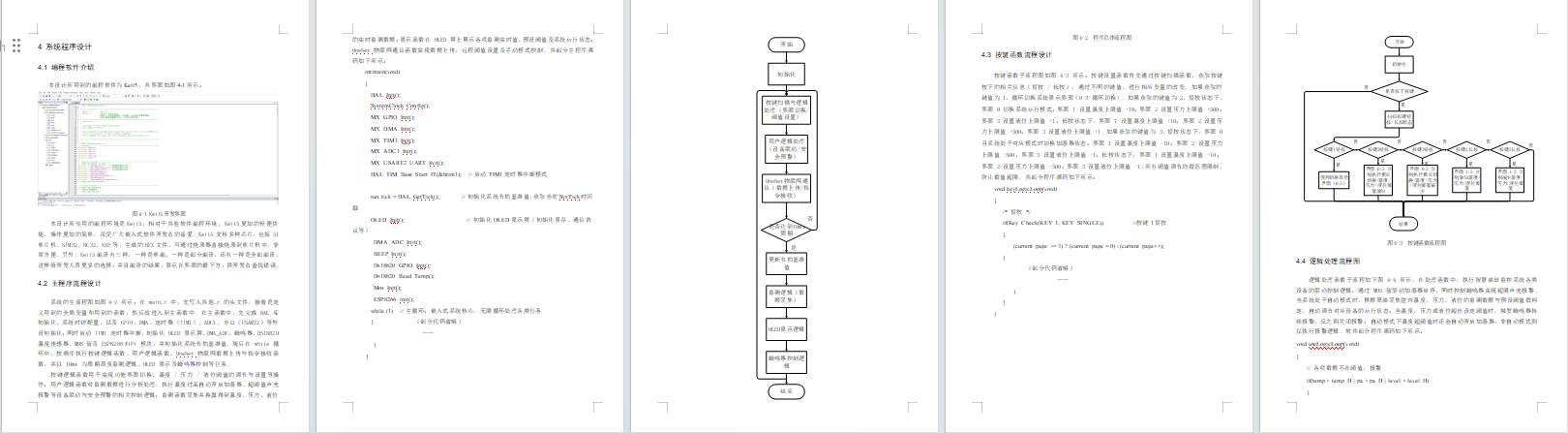

总体资料：
总体资料：

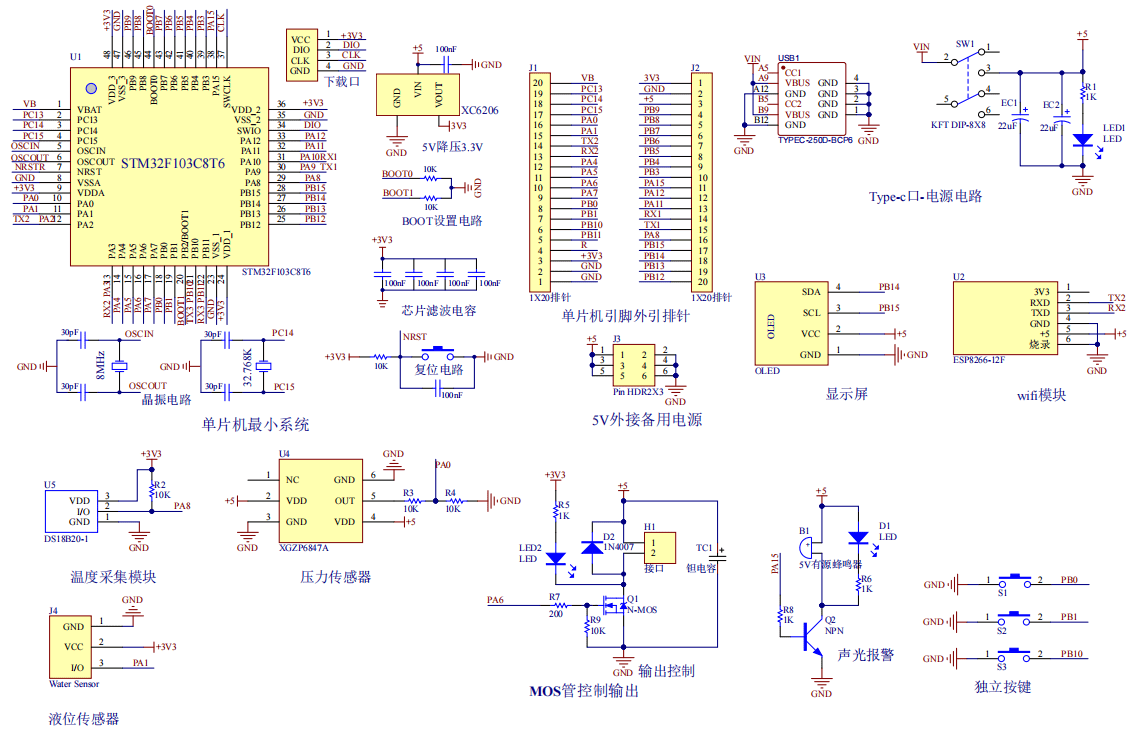

原理图：

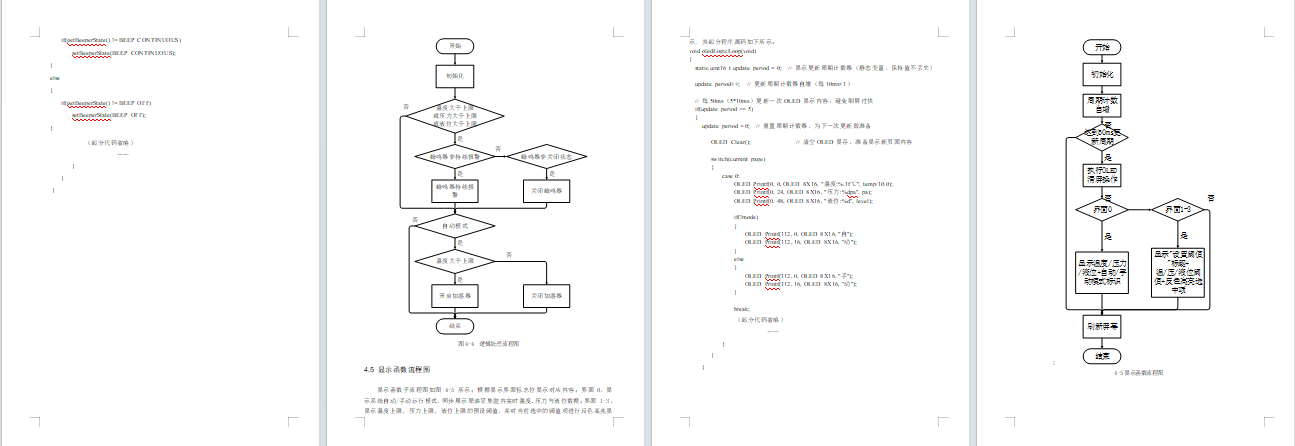

软件设计流程：

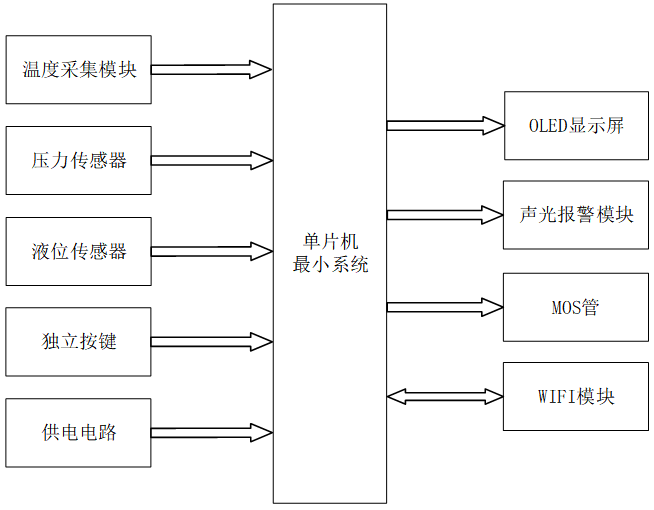

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智慧油田监控系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温度采集模块，用于实时采集原油采集腔内的温度数据；第二部分是压力传感器，用于实时采集原油采集腔内的压力数据；第三部分是液位传感器，用于实时采集原油采集腔内的液位数据；第四部分是三个独立按键，用于实现温度、压力、液位阈值设置及功能切换等操作；第五部分是供电电路，由 Type-C 接口、5V 外接备用电源及 5V 降压 3.3V 电路构成，为整个系统提供稳定供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时展示温度、压力、液位的监测数据及阈值信息；第二部分是声光报警模块，用于温度、压力、液位超过阈值时发出报警提示；第三部分是 MOS 管控制输出，用于温度过高时自动打开加湿器；第四部分是 WiFi 模块，用于连接云平台，实现远程数据检测、阈值设置及手动模式控制。

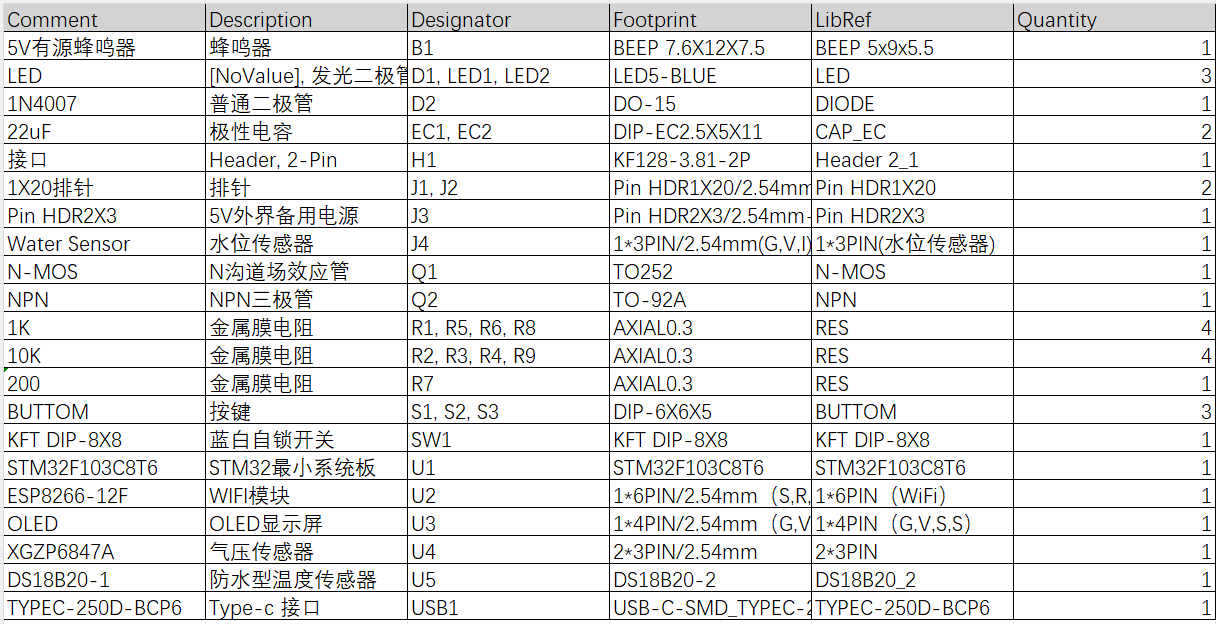

硬件清单：
