编号：

T1992602M

设计简介：

本设计是基于STM32冷藏车运输环境监测系统设计与实现，主要实现以下功能：

1.通过温湿度传感器，采集当前运输环境的温湿度数值
2.通过二氧化碳模块检测二氧化碳浓度
3.通过震动传感器，采集运输状态震动强度
4.超声波模块进行超声波门检测
5.当检测到当前运输环境的温度高于设定的温度数值时，开启制风扇模拟降温
6.当检测到当前运输环境的湿度低于设定的湿度环境时，通过加湿器加湿进行补充环境湿度
7.当运输过程中检测到震动传感器剧烈震动时，驾驶时开启蜂鸣器警报提示提示司机注意减少行驶
8.通过按键设置温度、湿度阈值数值
9.通过显示屏显示驾驶室当前检测链物环境数据显示，温度、湿度、震动等数据显示
10.通过WIFI模块，实现数据无线传输在手机APP端显示监控及控制
11.通过GPS定位模块，实现车辆行驶位置的定位

电源： 5V
传感器：震动传感器（SW-420）、温湿度传感器（DHT11）、二氧化碳传感器（RBY-CO2）、超声波测距模块（HC-SR04）、GPS模块（NEO-7M）
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键
执行器：灯、风扇、加湿器、蜂鸣器
通讯：wifi模块（ESP8266）

标签：STM32、OLED12864、SW-420、DHT11、RBY-CO2、HC-SR04、NEO-7M、ESP8266

题目扩展：校园实验室智能运输车、基于物联网的冷链物流车载监控系统设计与实现

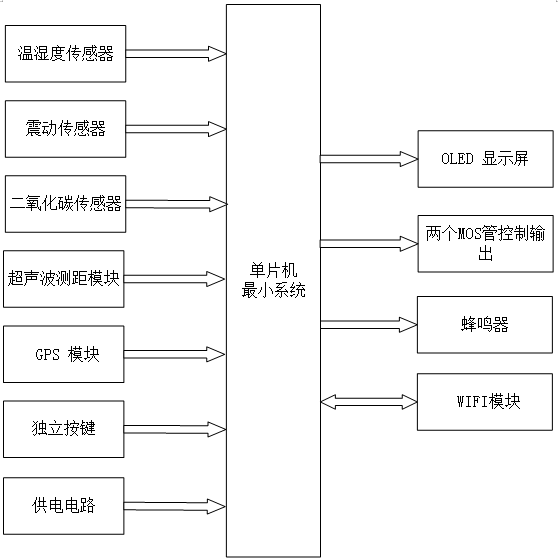

基于STM32冷藏车运输环境监测系统设计与实现

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 温湿度传感器模块：用于采集当前运输环境的温湿度数值
2. 震动传感器模块：用于采集运输过程中的震动强度
3. 二氧化碳传感器模块：用于检测车厢内的二氧化碳浓度
4. 超声波测距模块：用于监测冷藏车车门的开关状态
5. GPS模块：用于实现车辆行驶位置的定位，获取经度、纬度坐标
6. 独立按键模块：用于设置温度、湿度等阈值参数
7. 供电电路：包括 Type-C 口电源电路与 5V 外接备用电源，为系统提供稳定的供电与备用方案

三、输出部分

1. OLED 显示屏：用于展示当前运输环境的温度、湿度、震动强度、二氧化碳浓度、车门状态及定位坐标等监测数据
2. MOS管控制输出模块：一路控制风扇，用于在温度过高或二氧化碳浓度过高时进行降温排风；另一路控制加湿模块，用于在环境湿度低于设定阈值时进行加湿补充
3. 蜂鸣器模块：用于在震动剧烈或车门异常开启时发出警报提示
4. WiFi 模块：实现数据的无线传输，支持手机 APP 端显示监控数据与远程控制
