设计编号：T1992602M

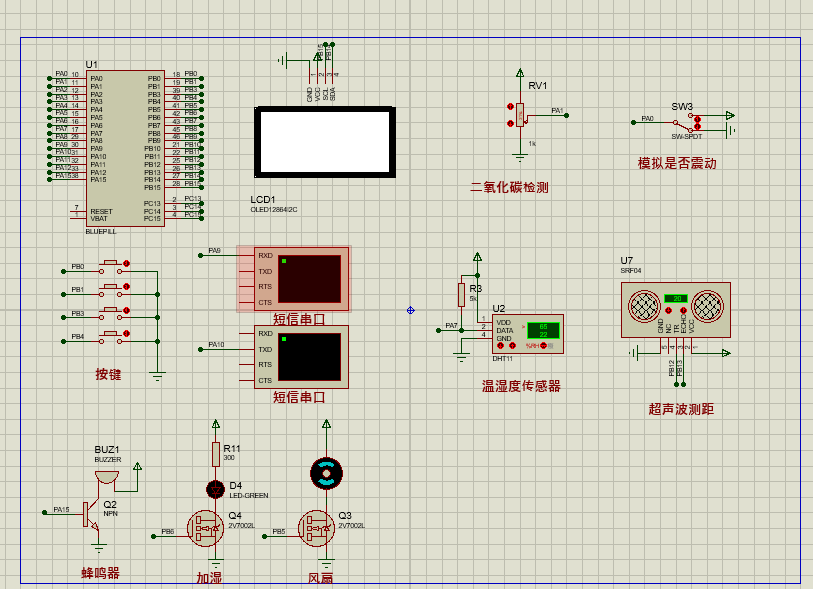

仿真视频演示：
软件安装：
资料预览
效果图：

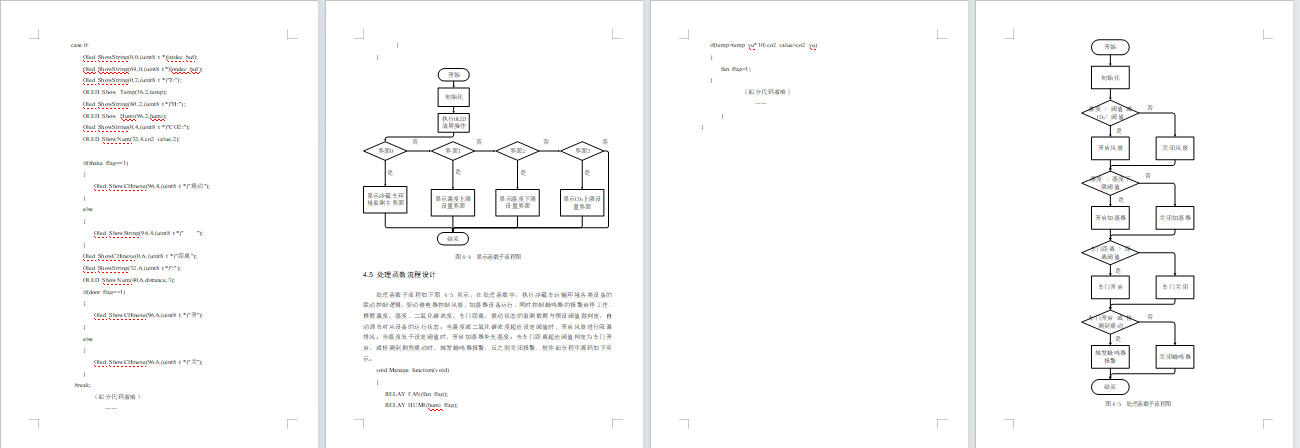

总体资料：

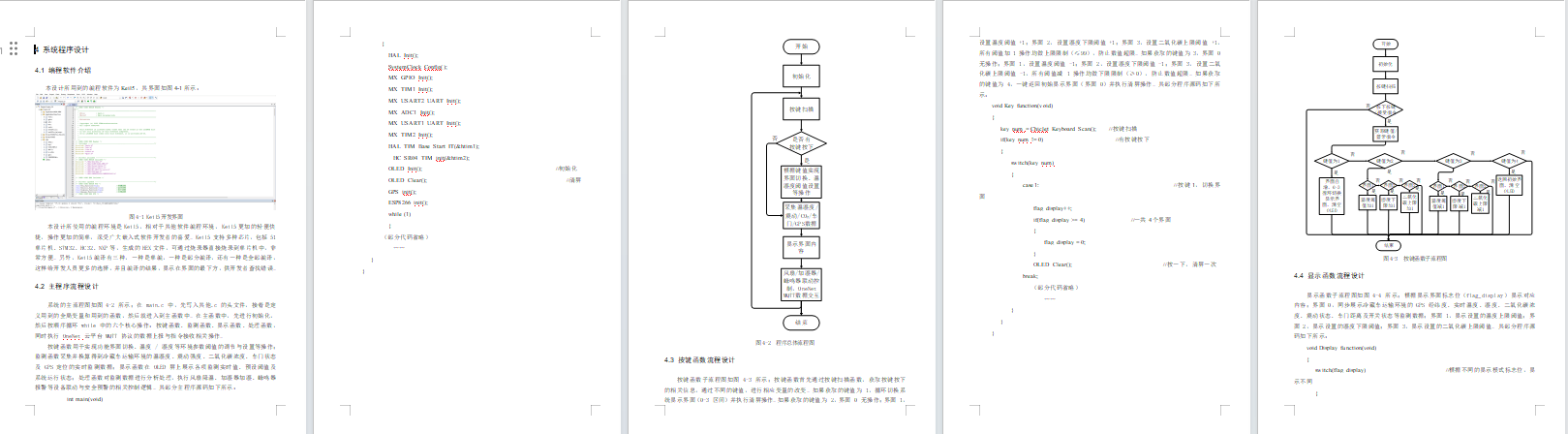

总体资料：

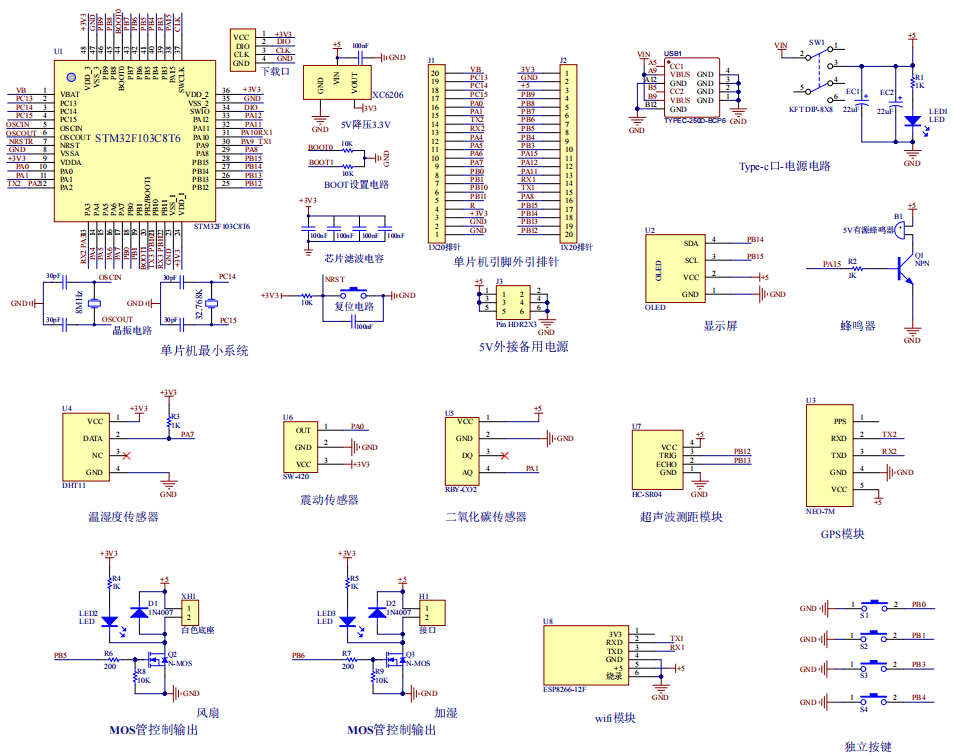

原理图：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的冷藏车运输环境监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是温湿度传感器，用于采集当前运输环境的温湿度数值；第二部分是震动传感器，用于采集运输过程中的震动强度；第三部分是二氧化碳传感器，用于检测车厢内的二氧化碳浓度；第四部分是超声波测距模块，用于监测冷藏车车门的开关状态；第五部分是 GPS 模块，用于实现车辆行驶位置的定位，获取经度、纬度坐标；第六部分是独立按键，用于设置温度、湿度等阈值参数；第七部分是供电电路，包括 Type-C 口电源电路与 5V 外接备用电源，为系统提供稳定的供电与备用方案。
输出由四部分组成，第一部分是 OLED 显示屏，用于展示当前运输环境的温度、湿度、震动强度、二氧化碳浓度、车门状态及定位坐标等监测数据；第二部分是 MOS 管控制输出，其中一路控制风扇，用于在温度过高或二氧化碳浓度过高时进行降温排风，另一路控制加湿模块，用于在环境湿度低于设定阈值时进行加湿补充；第三部分是蜂鸣器，用于在震动剧烈或车门异常开启时发出警报提示；第四部分是 WIFI 模块，实现数据的无线传输，支持手机 APP 端显示监控数据与远程控制。

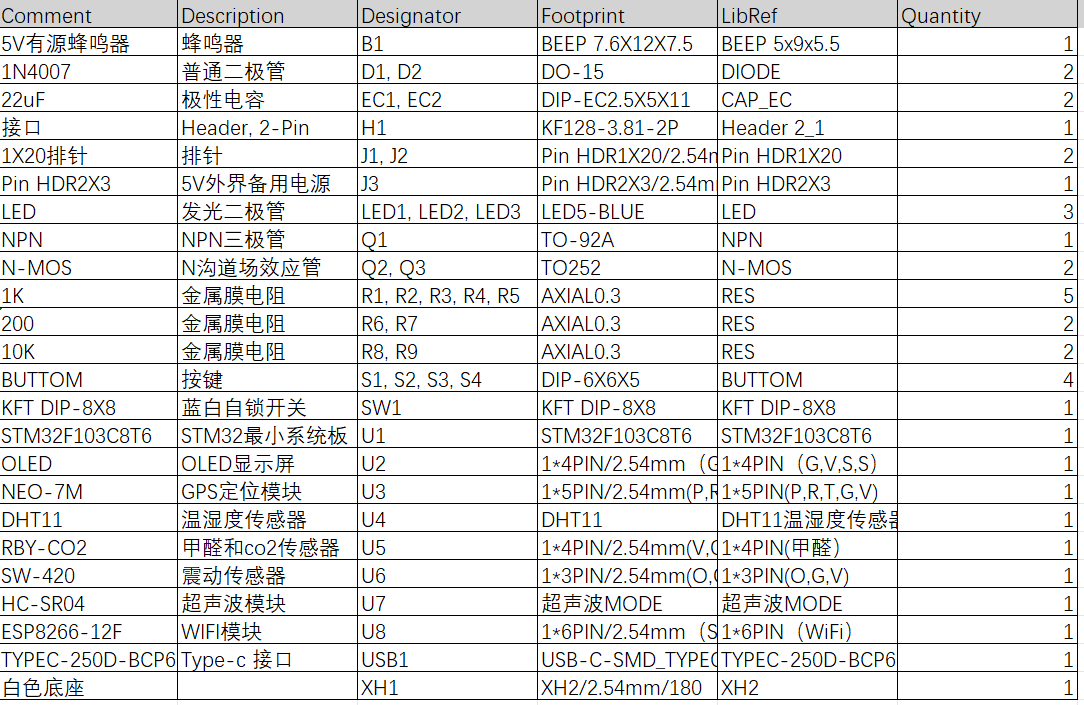

硬件清单：
