设计编号：T2102605E
实物视频演示：
软件安装：
资料预览

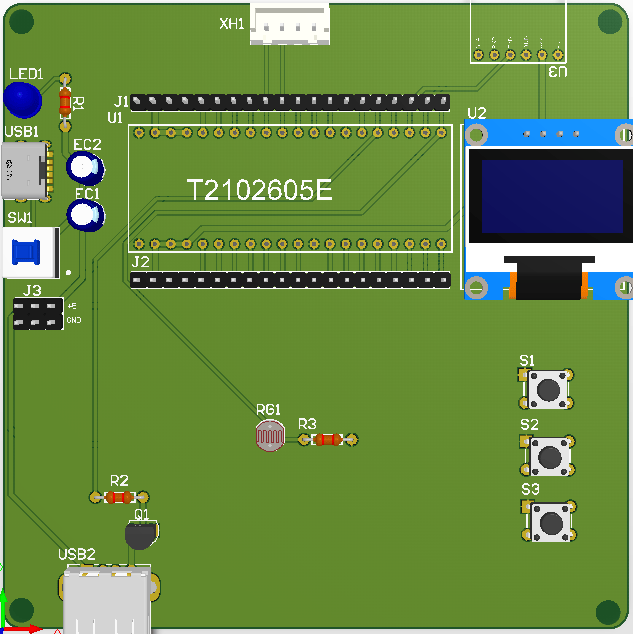

效果图：

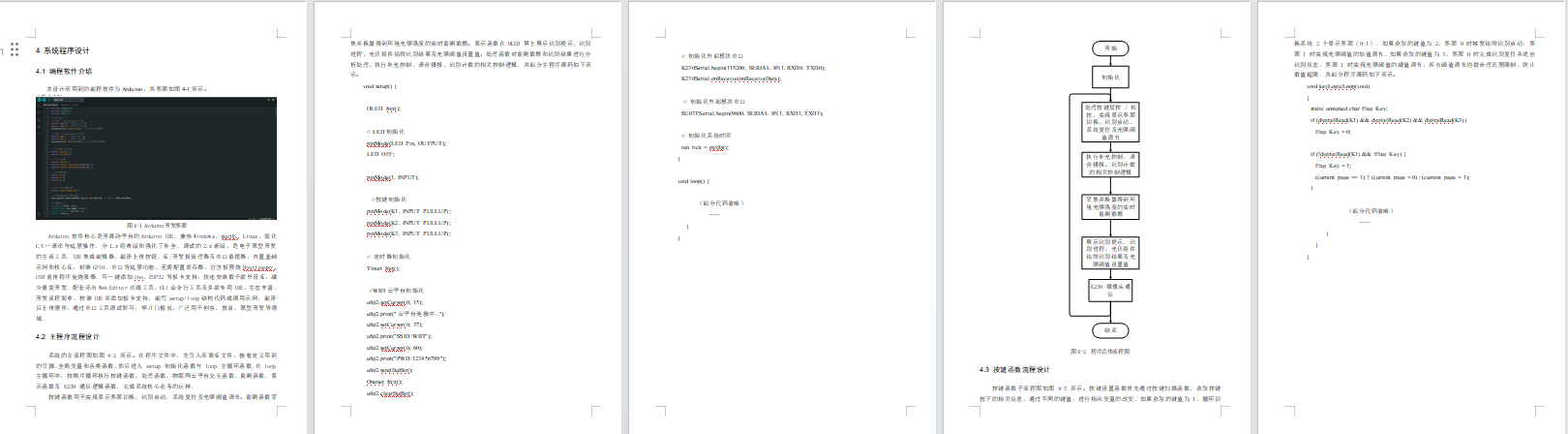

总体资料：

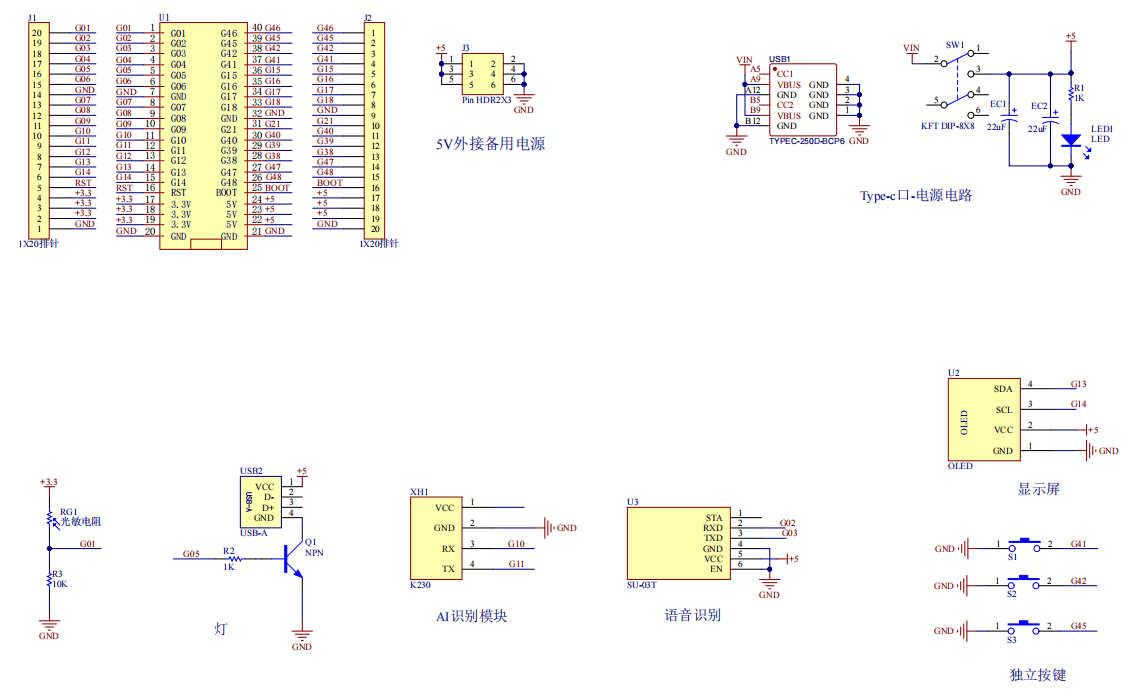

原理图：

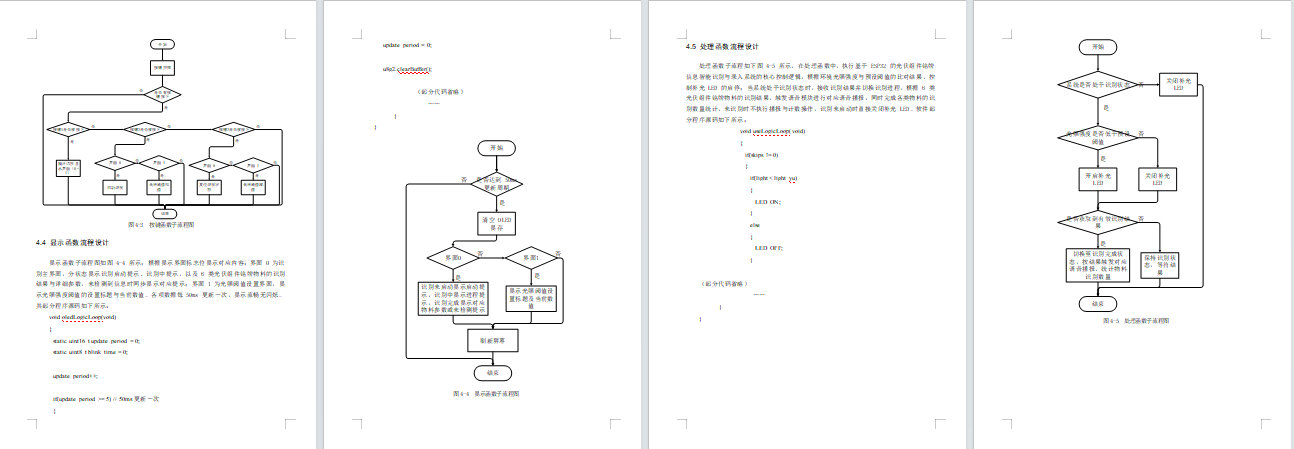

软件设计流程：

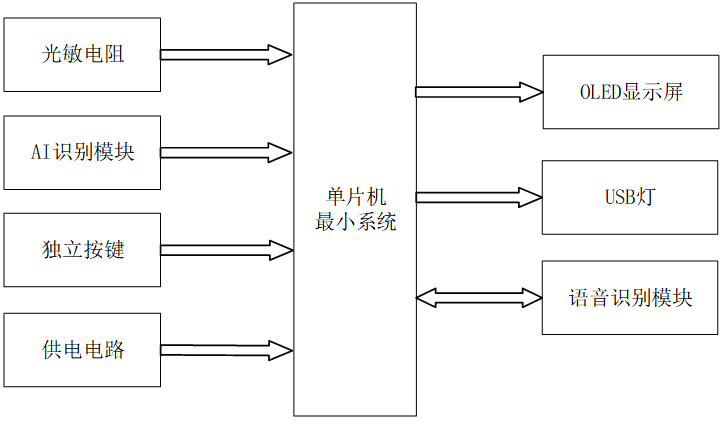

系统框图：
本设计以 ESP32 单片机为核心控制器，加上其他的模块一起组成基于 ESP32 的光伏组件铭牌信息智能识别与录入系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 ESP32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是光敏电阻，用于检测环境光照强度，为补光控制提供依据；第二部分是 AI 识别模块（K230 摄像头），用于采集光伏组件铭牌图像，结合 YOLOv8n 模型完成电池片、封装胶膜、背板、单晶硅组件、接线盒等 6 种物料的精准识别与参数提取；第三部分是独立按键，用于手动触发识别启动、功能切换等操作；第四部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示光伏组件铭牌识别结果、录入状态、物料参数及系统运行信息；第二部分是 USB 灯，用于补光照明，在光照不足且按键触发识别时自动开启，保障 AI 识别效果；第三部分是语音识别模块，用于录入过程的语音播报提示，同时支持语音指令交互，配合完成信息录入操作。

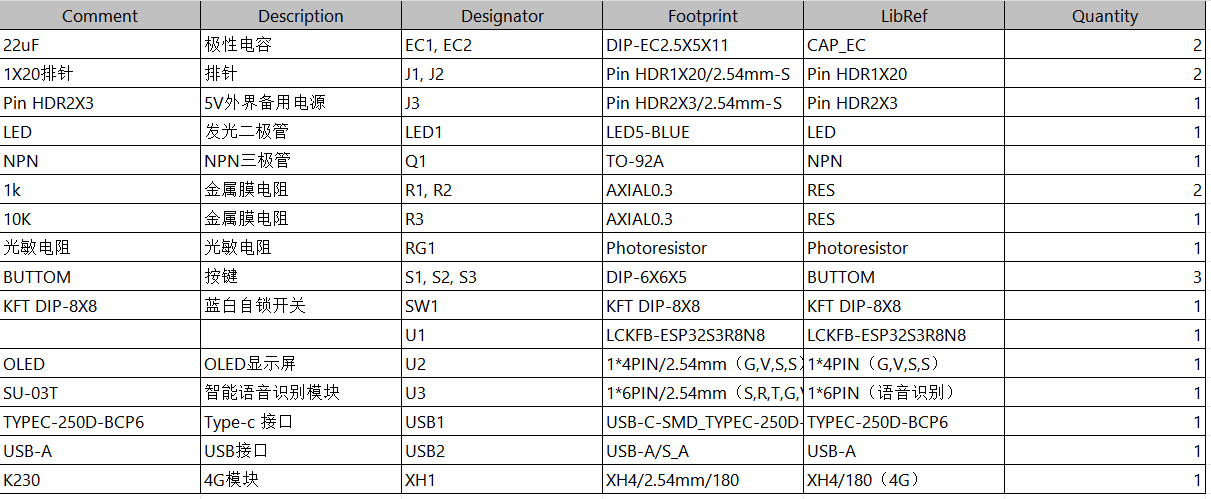

硬件清单：
