编号：

T2152602M

设计简介：

本设计是基于融合多传感器的校园宿舍火灾预警物联网系统设计与实现，主要实现以下功能：

从机：
1.通过温度传感器（DS18B02）采集对应温度
2.通过烟雾传感器采集烟雾浓度
3.通过火焰传感器判断是否发生火焰
4.通过OLED显示对应参数
5.通过ZIGBEE模块将采集得到的数据发送至主机
6.通过蜂鸣器报警
主机：
1.通过OLED显示从机上传的数据
2.通过按键设置对应阈值
3.通过ZIGBEE模块发送数据控制从机
4.通过WIFI模块上传数据到手机APP

电源： 5V
传感器：烟雾传感器（MQ-2）、火焰传感器，温度传感器（DS18B02）
单片机：STM32F103C8T6
人机交互：独立按键、拨码开关
执行器：NMOS管、水泵、蜂鸣器
通讯：4G模块（ML307R）、zigbee通信模块

标签：STM32、OLED12864、MQ-2、火焰传感器、DS18B02、ML307R、zigbee通信模块

题目扩展：基于zigbee的校园宿舍环境的安全检测系统、校园智能饮水机系统设计与实现

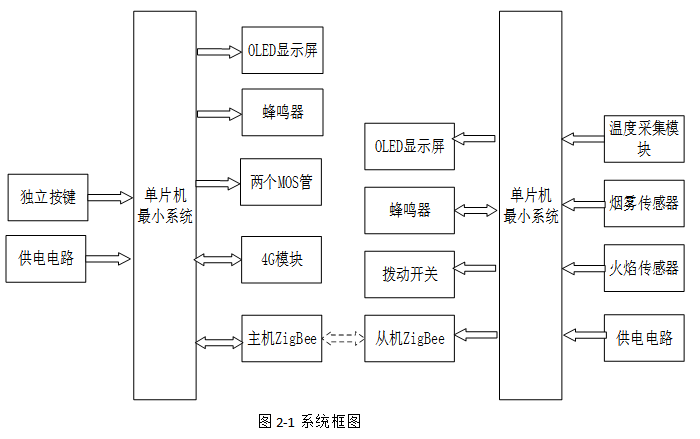

融合多传感器的校园宿舍火灾预警物联网系统设计与实现

一、主控部分

核心：STM32 单片机（主机、从机均采用）
功能：获取输入部分数据，经过内部处理，控制输出部分

二、主机输入部分

1. 供电电路：包括 Type-C 口电源电路与 5V 外接备用电源，为主机所有模块提供稳定工作电源
2. 独立按键模块：用于主机的界面切换、手动控制洒水与断电等操作

三、主机输出部分

1. OLED 显示屏：展示各宿舍环境参数、报警状态及系统运行信息
2. 蜂鸣器模块：用于本地火灾预警的声响报警
3. MOS管控制输出模块：实现模拟电源断电与洒水继电器的联动控制
4. 4G模块：实现主机与手机端的短信预警通信
5. ZigBee模块：与从机 ZigBee 模块进行双向数据传输，接收从机上报的温度、烟雾、火焰等环境数据及报警信息，同时完成指令下发与状态反馈

四、从机输入部分

1. DS18B20温度采集模块：用于检测宿舍区域的环境温度
2. MQ-2烟雾传感器模块：用于检测环境烟雾浓度
3. 火焰传感器模块：用于检测是否存在火焰
4. 供电电路：为从机部分稳定供电

五、从机输出部分

1. OLED 显示屏：展示从机本地的环境参数与运行状态
2. 蜂鸣器模块：当监测数据异常或系统故障时触发报警
3. 拨动开关：用于从机的本地功能调试与模式切换
4. ZigBee通信模块：与主机进行控制指令及状态数据的传输，上报温度、烟雾、火焰等环境参数及报警信息
