设计编号：T2152602M
实物视频演示：
软件安装：

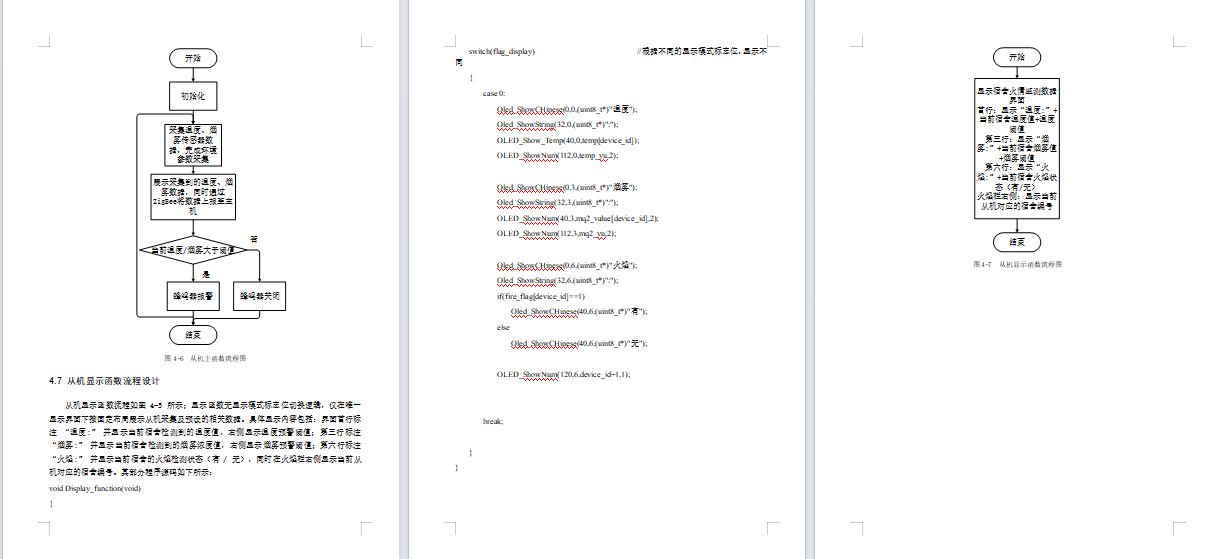

资料预览
效果图：

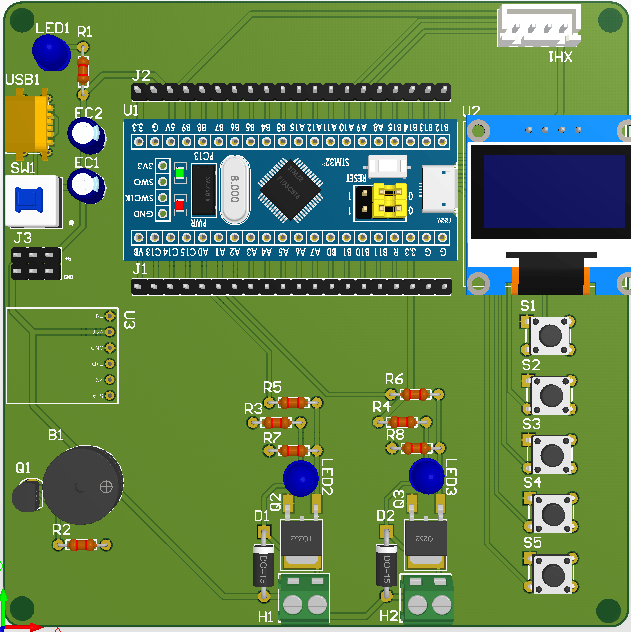

主机：

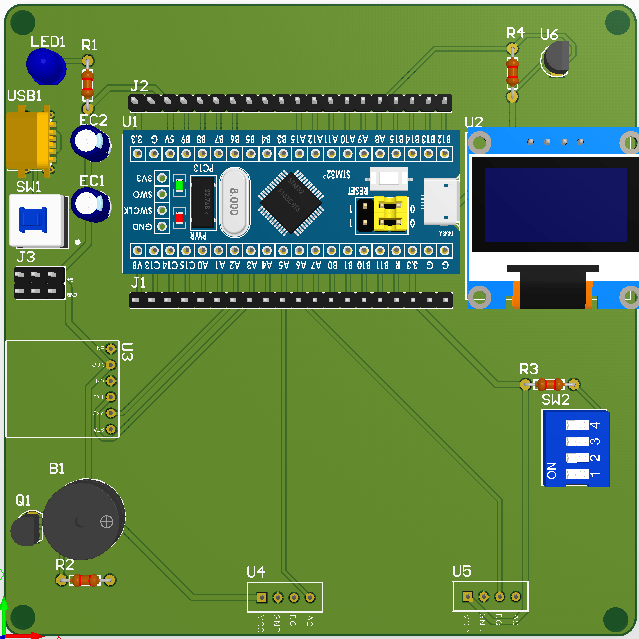

从机：

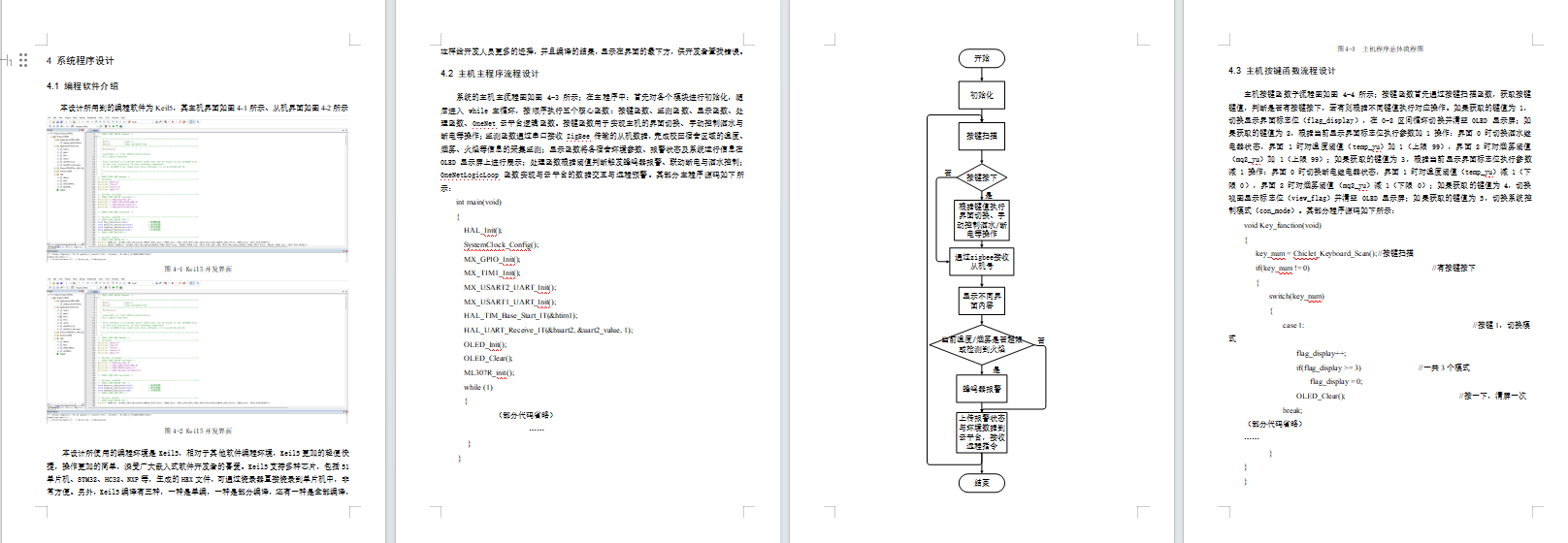

总体资料：
原理图：

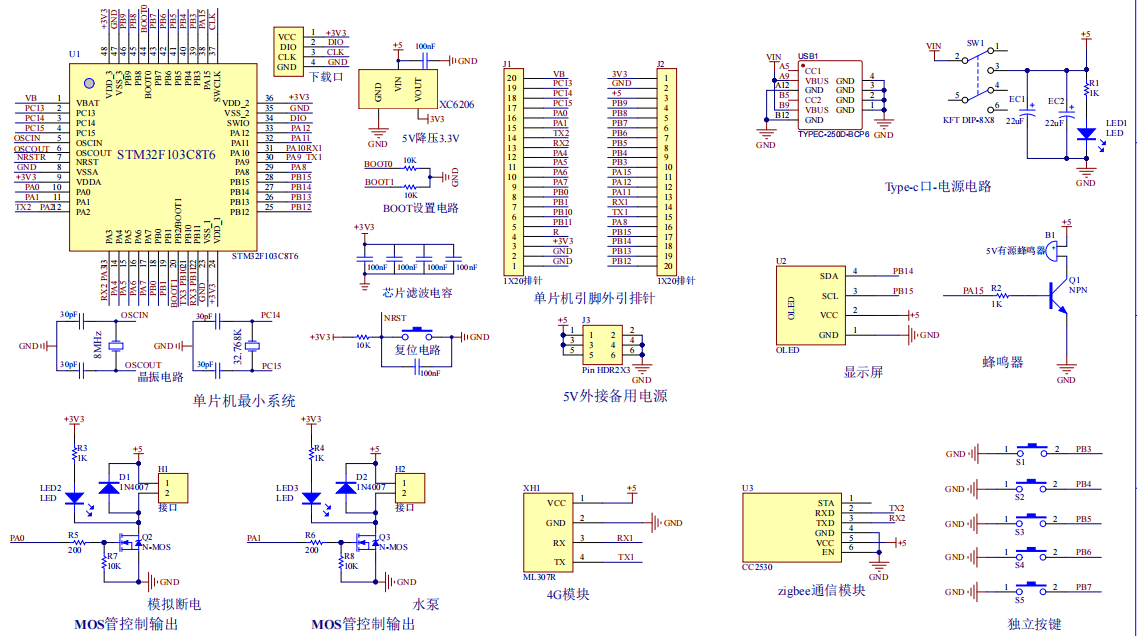

主机：

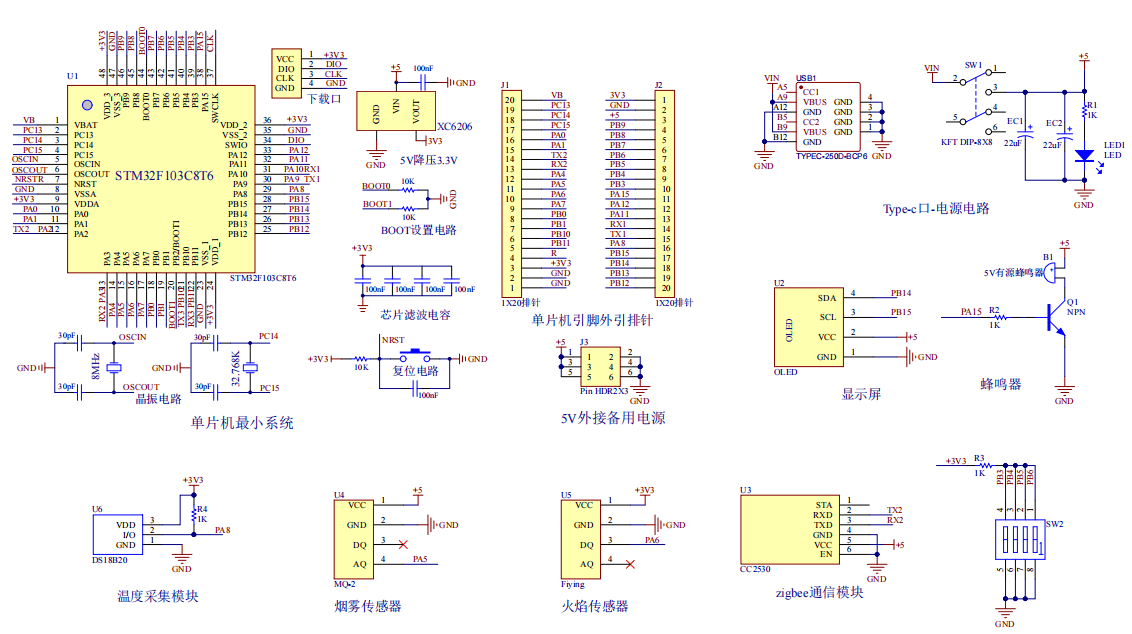

从机：

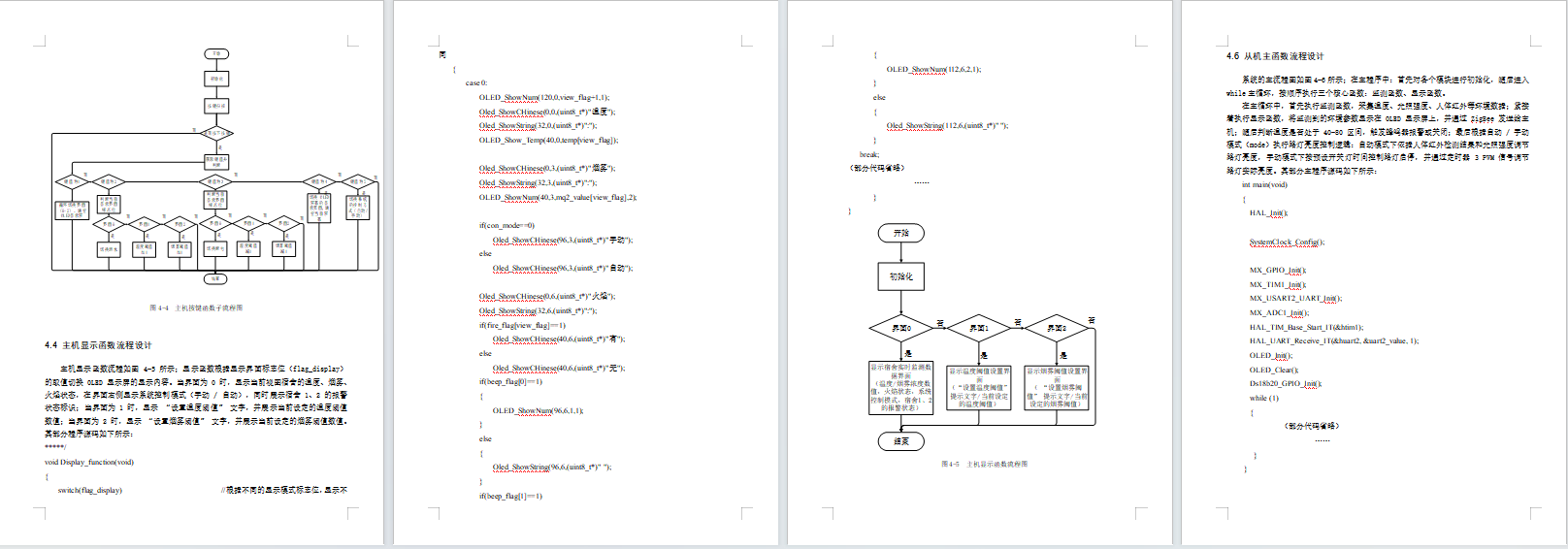

软件设计流程：

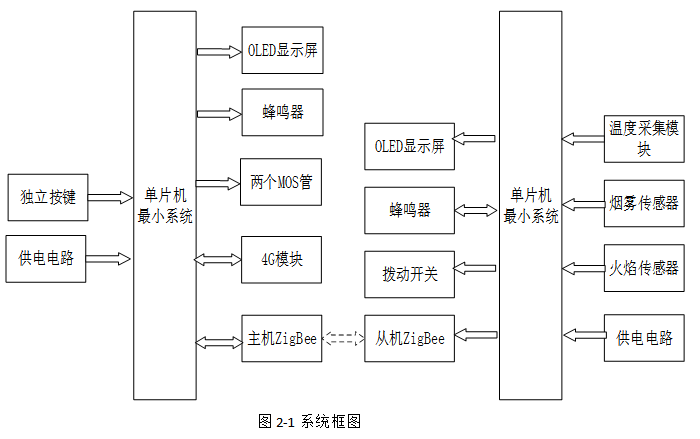

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 和 ZigBee 的融合多传感器校园宿舍火灾预警物联网系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分。
主机输入部分由两部分组成，第一部分是供电电路：包括 Type-C 口电源电路与 5V 外接备用电源，为主机所有模块提供稳定工作电源；第二部分是独立按键：用于主机的界面切换、手动控制洒水与断电等操作。输出由五部分组成，第一部分是 OLED 显示屏，展示各宿舍环境参数、报警状态及系统运行信息；第二部分是蜂鸣器，用于本地火灾预警的声响报警；第三部分是 MOS 管控制输出，实现模拟电源断电与洒水继电器的联动控制；第四部分是 4G 模块，实现主机与手机端的短信预警通信；第五部分是 ZigBee 模块，与从机 ZigBee 模块进行双向数据传输，接收从机上报的温度、烟雾、火焰等环境数据及报警信息，同时完成指令下发与状态反馈。
从机输入部分由四部分组成，第一部分是 DS18B20 温度采集模块，检测宿舍区域的环境温度；第二部分是 MQ-2 烟雾传感器，检测环境烟雾浓度；第三部分是火焰传感器，检测是否存在火焰；第四部分是供电电路，为从机部分稳定供电。输出由四部分组成，第一部分是 OLED 显示屏，展示从机本地的环境参数与运行状态；第二部分是蜂鸣器，当监测数据异常或系统故障时触发报警；第三部分是拨动开关，用于从机的本地功能调试与模式切换；第四部分是 ZigBee 通信模块，与主机进行控制指令及状态数据的传输，上报温度、烟雾、火焰等环境参数及报警信息。

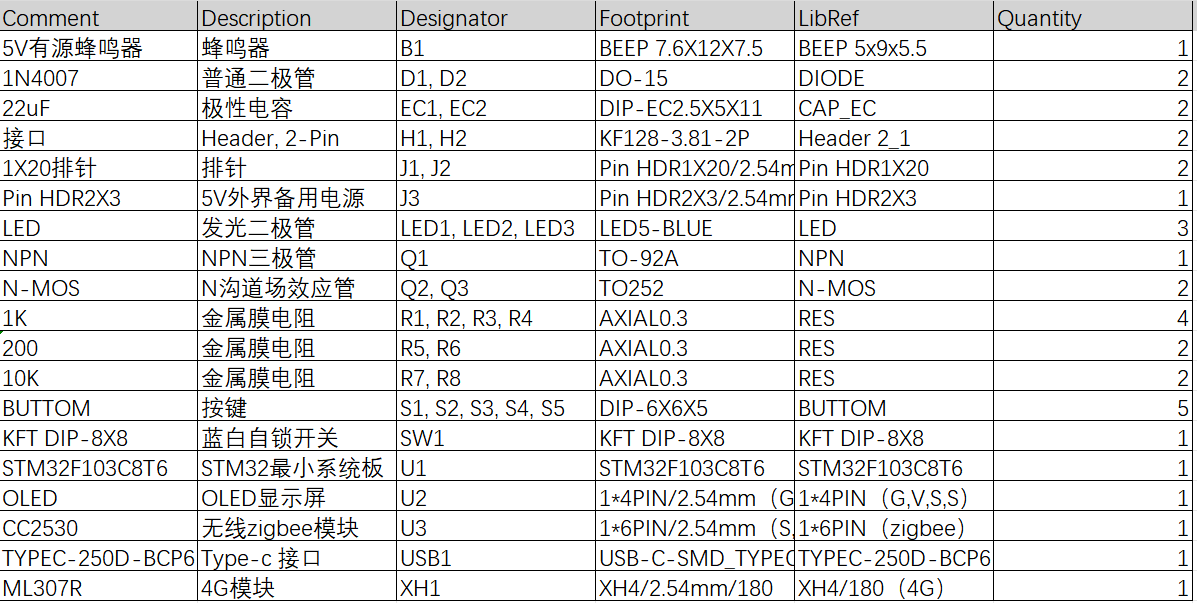

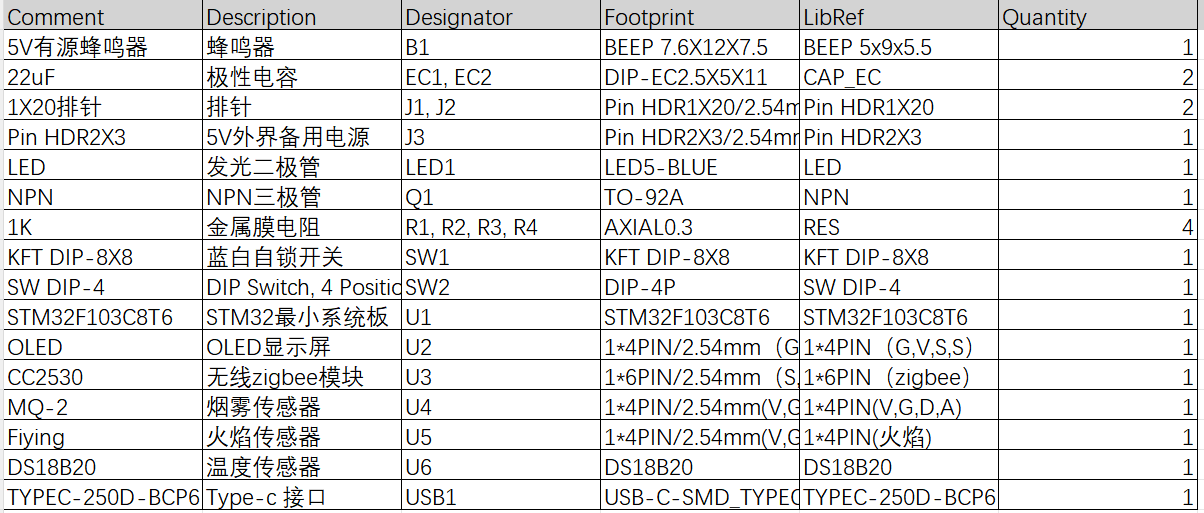

硬件清单：
主机：
从机：
